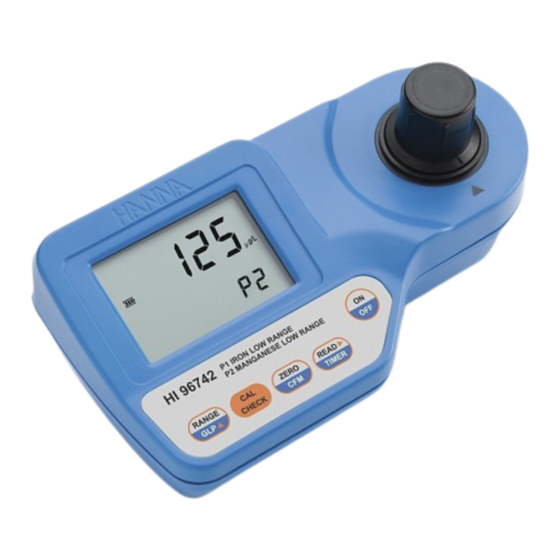

Hanna Instruments HI 96742 Bedienungsanleitung

Bedienungsanleitung
Sehr geehrter Kunde,
wir danken Ihnen, dass Sie sich für ein Erzeugnis aus
unserem Hause entschieden haben und sind überzeugt
davon, dass dieses Photometer Ihren Erwartungen voll und
ganz gerecht wird. Das Photometer HI 96742 ist sehr
HI 96742 HI 96742 HI 96742 HI 96742 HI 96742
einfach in der Anwendung. Wir empfehlen Ihnen jedoch,
diese Bedienungsanleitung vor dem Gebrauch
des Gerätes sorgfältig zu lesen. Das Gerät entspricht den
Eisen und Mangan,
CE-Richtlinien.
Eingangsprüfung
niedriger
Bitte prüfen Sie das Messgerät sorgfältig bevor Sie es in
Gebrauch nehmen, bei eventuellen Transportschäden
kontaktieren Sie bitte Ihre zuständige Hanna Filiale:
Messbereich (LR)
HI 96742 wird geliefert mit:
ISM • 2 Küvetten mit Deckel
• 9V Batterie
• Bedienungsanleitung
Bemerkung: Bitte bewahren Sie die Originalverpackung auf
bis Sie sichergehen, dass Ihr Gerät einwandfrei
funktioniert.
Mehr Informationen über Ersatzteile und
Zubehör finden Sie am Ende dieser Anleitung.
Bereich
Auflösung
Genauigkeit
typ. EMV-Abweichung
Licht-Quelle
Licht-Detektor
Methode
Umwelt
Batterie
Abschaltung
Abmessungen
Gewicht
w w w . h a n n a i n s t .d e
Funktionsbeschreibung
1. RANGE/GLP/
drücken und für 3 Sekunden halten um in den GLP Modus
zu gelangen. Im Kalibriermodus drücken um Datum und
Uhrzeit zu ändern.
2. CAL CHECK Taste: Zur Überprüfung des Gerätes oder zum
Starten der Kalibrierung.
3. ZERO/CFM Taste: zur Durchführung des Nullabgleichs, zur
Bestätigung von Messwerten oder der Wiederherstellung der
Werkseinstellungen.
4. READ/ /TIMER Taste: Im Messmodus:
zur Durchführung einer Messung; oder durch Drücken und
technische Daten
Festhalten zum Starten des Countdowns; im GLP-Modus zur
Ansicht des nächsten Fensters..
Eisen LR 0.00 bis 1.60 mg/L
5. ON/OFF Taste: zum ein- bzw. ausschalten den Messgerätes
0 bis 300 µ/L
Mangan LR 6. LCD
7. Küvetteneinrastung
0.01 mg/L Eisen LR
8. Messschacht
1 µg/L Mangan LR
Iron LR ±0.01 mg/L ± 8% des Messwertes @ 25°C
Mangan LR ±2 µg/L ± 3% des Messwertes@ 25°C
±0.01 mg/L Eisen LR
Displaybeschreibung
±1 µg/L Manganese LR
Tungsten Lampe
Silizium-Photozelle mit Schmalband-
Interferenzfilter @ 525 nm
Eisen LR: Anpassung an die TPTZ-Methode. Die
Reaktion zwischen Eisen und dem Reagenz
verursacht eine violette Färbung der Probe.
Mangan LR: Anlehnung an die PAN-Methode. Die
Reaktion zwischen Mangan und den Reagenzien
verursacht eine orange Färbung der Probe.
1. Lampen-, Küvetten- und Detektor-Symbol:
erscheinen während des Nullabgleiches
0 bis 50°C (32 bis 122°F);
oder während des Messvorgangs
max. 95% nicht kondensierende rel.
Luftfeuchtigkeit 2. Fehler- und Warnmeldungen
3. Batterie-Symbol: zeigt den Batterieladestatus an.
1 x 9 volt
4. Sanduhr-Symbol: erscheint, wenn ein interner
nach 10 Minuten im Messmodus, nach 1 Stunde im
Kalibriermodus
Check durchgeführt wird
5. Status-Meldungen
6. Uhr-Symbol: erscheint, wenn eine Reaktion
192 x 104 x 69 mm (7.6 x 4.1 x 2.7")
stattfindet
360 g (12.7 oz.).
7. Monat und Tag: bei Anzeige eines Datums
8. Hauptdisplay
9. Messeinheiten
10. Sekundärdisplay
Fehler- und Warnhinweise
bei einem Nullabgleich
Bei der Messung
Taste: um dem Parameter zu ändern,
Während der Kalibrierung
weitere Fehler- und Warnhinweise
Durchführung einer Messung:
Messung
2
Light High (Zuviel Licht): für eine Messung ist zuviel
Licht vorhanden. Bitte überprüfen Sie die Blindprobenküvette.
Light Low (Zu wenig Licht): es ist nicht genügend Licht
für eine Messung vorhanden. Bitte überprüfen Sie
3
die Blindprobenküvette.
No Light Low (Kein Licht): das Gerät kann die
Lichtmenge nicht anpassen. Bitte überprüfen Sie, dass
die Proben keine Fremdkörper enthalten.
ZERO INV/READ (Vertauschte Küvetten): Proben- und
Blindprobenküvette sind vertauscht.
Zero: Ein Nullabgleich wurde nicht durchgeführt
und muss zuerst durchgeführt werden. Befolgen
Sie hierzu
die entsprechenden Hinweise..
4
Unter dem Messbereich: die blinkende Anzeige "0.00"
weist darauf hin, wass die Probe weniger Licht
als die Blindprobe absorbiert. Überprüfen Sie den
5-6
Vorgang und stellen Sie sicher, dass für Nullabgleich und
Messung ein- und dieselbe Küvette verwendet wird.
Über dem Messbereich: ein blinkender Wert der
maximalen Konzentration zeigt an, dass der Messbereich
5-6
überschritten wurde. Die Probenkonzentration liegt über
dem programmierten Bereich: verdünnen Sie die Probe
und führen Sie die Messung erneut durch.
8
Standard Low (Niedriger Standard): der
Standardmesswert ist niedriger als erwartet.
Standard High (Hoher Standard): der
Standardmesswert ist höher als erwartet.
Cap error: erscheint bei Eindringen von Licht in die
Messzelle. Vergewissern Sie sich, dass der
Küvettendeckel vorhanden ist.
Cooling lamp: Das Gerät wartet, dass die Lampe abkühlt
9-10
Battery low: Es ist bald ein Batteriewechsel erforderlich.
Dead battery: Batterie leer. Dies zeigt an, dass die
Batterie leer und ein Batterie erforderlich ist. Sobald
diese Meldung erscheint, blockiert das Gerät. Wechseln
or
Sie die Batterie und schalten Sie das Gerät wieder
ein.
1• Schalten Sie das Messgerät mit der ON/OFF-Taste ein.
2• Das Gerät ist bereit, wenn ein kurzer Signalton
ertönt und im Display Striche und "P1" (Eisen LR)
oder "P2" (Mangan LR) angezeigt werden. Es wird
immer der zuletzt ausgewählte Parameter angezeigt.
Wenn nötig, kann der Parameter mit RANGE/GLP
geändert werden. Das blinkende "ZERO" weist darauf
hin, dass zuerst ein Nullabgleich durchgeführt werden
muss.
3• Für Eisen LR: Füllen Sie einen Zylinder mit 25
ml deionisiertem Wasser. Geben Sie den Inhalt
eines Beutels HI 93746-0 Reagenzes hinzu und
schütteln Sie ca. 30 Sekunden. Dies ist die
Blindprobe.
Füllen Sie eine Küvette mit 10 ml Blindprobe bis
zur Markierung und verschließen Sie die Küvette.
Für Mangan LR: Füllen Sie eine Küvette mit 10
ml deionisiertem Wasser bis zur Markierung. Geben
Sie den Inhalt eines Beutels HI 93748A-0
(Askorbinsäure) hinzu. Verschließen Sie die Küvette
und schütteln Sie solange bis sich das Pulver
vollständig aufgelöst hat. Geben Sie nun 0.2 ml
HI 93748B-0 (Alkaline-Cyanid-Reagenzlösung) hinzu.
Setzen Sie die Kappe wieder auf und schwenken
Sie vorsichtig ca. 30 Sekunden lang. Geben Sie
nun 1 ml HI 93748C-0 (1% PAN Indikatorlösung).
Setzen Sie die Kappe auf und schütteln Sie
vorsichtig bis sich alles vermischt hat.
4• Setzen Sie die Küvette in den Messschacht.
Achten Sie auf die richtige Positionierung.
5• Drücken Sie ZERO/CFM, das Lampen-, Küvetten-
und Detektorsymbol erscheinen auf dem Display.
6• Nach ein paar Sekunden zeigt das Messgerät
"-0.0-" auf dem Display. Der Nullabgleich wurde nun
durchgeführt. Die Messung kann nun gestartet werden.
7• Entnehmen Sie die Küvette
8• Geben Sie, je nach Parameter, das spezifische
Test Reagenz hinzu.
Für Eisen LR: Füllen Sie einen Messzylinder bis zur
25 ml Markierung mit der Probe. Geben Sie den
Inhalt eines Beutels HI 93746-0 Reagenz hinzu und
schütteln Sie für 30 Sekunden. Füllen Sie nun 10 ml
in eine Küvette und verschließen Sie diese.
Für Mangan LR: Füllen Sie eine Küvette mit 10 ml
Probe bis zur Markierung. Geben Sie den Inhalt
eines Beutels HI 93748A-0 (Askorbinsäure) hinzu.
Verschließen Sie die Küvette und schütteln Sie
solange bis sich das Pulver vollständig aufgelöst hat.
Geben Sie nun 0.2 ml
HI 93748B-0 (Alkaline-Cyanid-Lösung) hinzu. Setzen Sie
die Kappe wieder auf und schwenken Sie vorsichtig
ca. 30 Sekunden lang. Geben Sie nun 1 ml HI
93748C-0 (1% PAN Indikatorlösung). Setzen Sie die
Kappe auf und schütteln Sie vorsichtig bis sich alles
vermischt hat.
9• Setzen Sie die Küvette in den Messschacht. Achten Sie
auf die richtige Positionierung.
10• Drücken und halten Sie die READ/TIMER-Taste für drei
Sekunden. Im Display erschient nun ein Countdown während
die Messung läuft. Ein Signalton teilt Ihnen mit, wenn die
Messung abgeschlossen ist.
Alternativ:
Mangan LR: Warten Sie 30 Sekunden
Eisen LR: Warten Sie 2 Minuten
Drücken Sie dann die READ/TIMER-Taste.
