Wenn Sie dieses Gerät mit einem vorhandenen NMEA 2000
Netzwerk oder Motornetzwerk eines anderen Herstellers
verbinden, sollten Sie einen NMEA 2000 Stromtrenner
(010-11580-00) zwischen dem vorhandenen Netzwerk und den
Garmin Geräten einbauen.
Wenn Sie ein NMEA 2000 Netzkabel anschließen, müssen Sie
es an den Zündschalter des Boots oder über einen anderen
Leitungsschalter anschließen. NMEA 2000 Geräte können die
Batterie entladen, wenn das NMEA 2000 Netzkabel direkt an die
Batterie angeschlossen ist.
NMEA 2000 kompatible Modelle können mit einem NMEA 2000
Netzwerk auf dem Boot verbunden werden, um Daten von
NMEA 2000 kompatiblen Geräten weiterzugeben, z. B.
Sensoren oder VHF-Funkgeräten. Die erforderlichen NMEA
2000 Kabel und -Anschlüsse sind separat erhältlich.
Sollten Sie nicht mit NMEA 2000 vertraut sein, lesen Sie im
Kapitel „NMEA 2000 – Grundlagen zum Netzwerk" des
Dokuments Technische Informationen für NMEA 2000 Produkte
nach. Laden Sie das Dokument unter
herunter, indem Sie auf der Produktseite für Ihr Gerät die Option
Handbücher wählen.

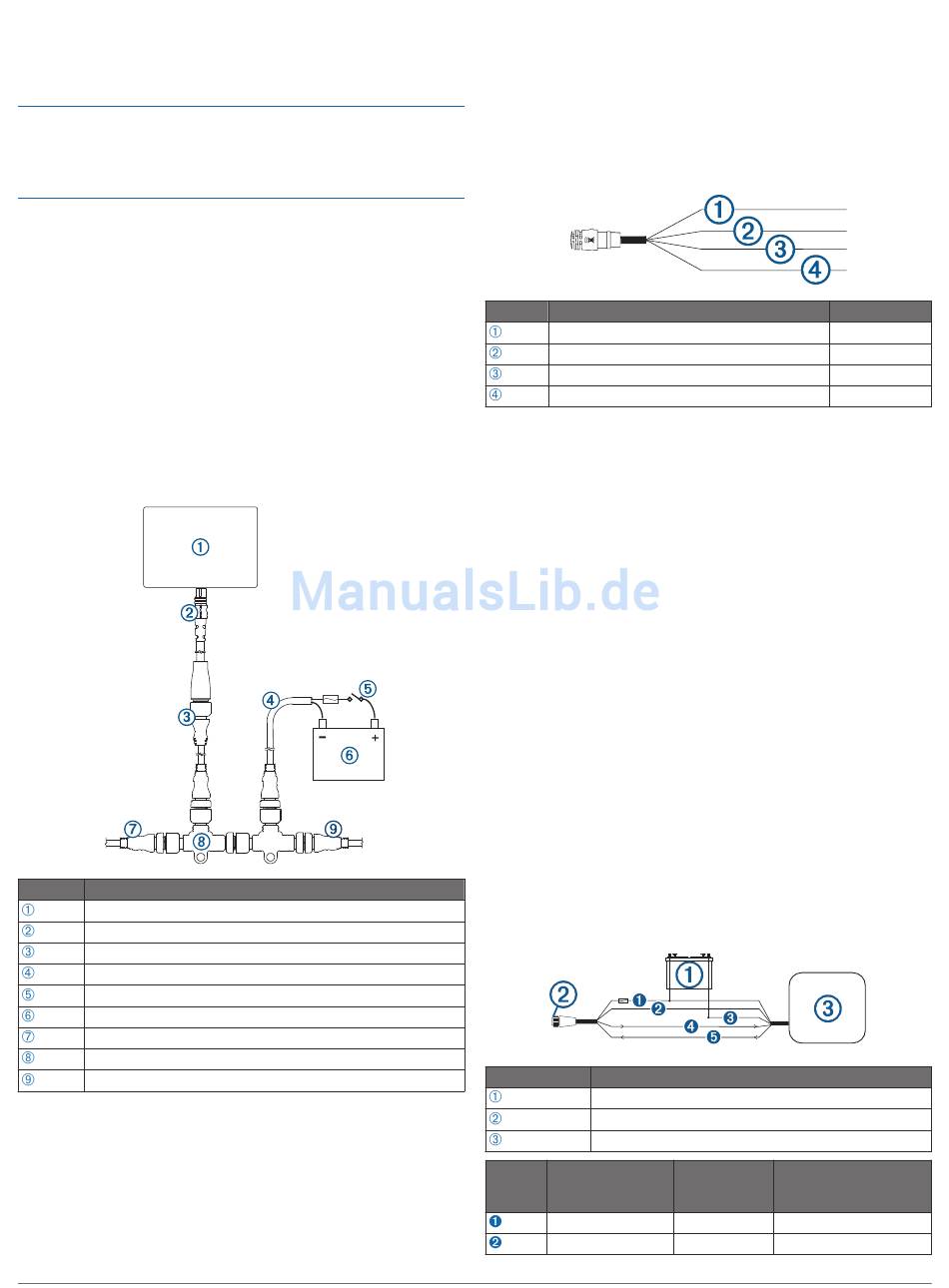

Über den NMEA 2000 Anschluss an der Halterung kann diese
mit einem NMEA 2000 Standardnetzwerk verbunden werden.
HINWEIS: Beim echoMAP CHIRP 50 muss das mitgelieferte
Adapterkabel (4 Pins auf 5 Pins) mit dem NMEA 2000 Netzwerk
verbunden werden.
Element Beschreibung
NMEA 2000 kompatibles Garmin Gerät
Adapterkabel (4 Pins auf 5 Pins)
NMEA 2000 Stichleitung
NMEA 2000 Netzkabel
Zündschalter bzw. Leitungsschalter
12-V-Gleichstromquelle
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
NMEA 2000 T-Stück
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
Kabelbaum
• Der Kabelbaum wird für NMEA
sowie zum Weitergeben von Routen und
Wegpunktinformationen.
• Über den Kabelbaum wird das Gerät mit der
Stromversorgung und mit NMEA 0183 Geräten verbunden.
www.garmin.com
0183 Geräte verwendet
®
• Das Gerät weist einen integrierten NMEA 0183 Anschluss
auf, der für die Verbindung mit NMEA 0183 kompatiblen
Geräten dient.
• Falls eine Verlängerung der Strom- und Masseleitungen
erforderlich ist, müssen Sie Leitungen mit einem Querschnitt
von mindestens 0,82 mm
• Falls eine Verlängerung der NMEA 0183 oder Alarmleitungen
erforderlich ist, müssen Sie Leitungen mit einem Querschnitt
2
von 0,33 mm
(AWG 22) verwenden.
Element Funktion der Leitung
Integrierter NMEA 0183 Eingang (Rx)
Integrierter NMEA 0183 Ausgang (Tx)
Masse (Stromversorgung und NMEA 0183)
Leistung
Anschließen des Kabelbaums an die Stromversor-
gung
1
Verlegen Sie den Kabelbaum zur Stromquelle und zum
Gerät.
2
Verbinden Sie die rote Leitung mit dem Pluspol (+) und die
schwarze Leitung mit dem Minuspol (-) der Batterie.
Hinweise für NMEA 0183 Verbindungen
• Die Installationsanweisungen aus dem Lieferumfang des
NMEA 0183 kompatiblen Geräts sollten Informationen zum
Identifizieren der Sende- (Tx) und Empfangsleitungen (Rx)
A (+) und B (-) enthalten. Jeder Anschluss kann eine oder
zwei Sendeleitungen bzw. eine oder zwei Empfangsleitungen
aufweisen.
• Werden NMEA 0183 Geräte an Anschlüsse mit jeweils zwei
Sendeleitungen (Tx) oder zwei Empfangsleitungen (Rx)
angeschlossen, muss das NMEA 0183 Gerät nicht mit einer
gemeinsamen Masse verbunden sein.
• Wird ein NMEA 0183 Gerät an Anschlüsse mit jeweils einer
Sendeleitung (Tx) oder einer Empfangsleitung (Rx)
angeschlossen, muss das NMEA 0183 Gerät mit einer
gemeinsamen Masse verbunden sein.
• Wenn das Gerät an einem Ort montiert ist, an dem die
interne Antenne kein Satellitensignal erfassen kann, können
Sie über eine NMEA 0183 Verbindung eine externe GPS 19x
Antenne anschließen. Weitere Informationen finden Sie in
den GPS 19x – Installationsanweisungen.
NMEA 0183 Schaltpläne
Element
Beschreibung
12-V-Gleichstromquelle
Kabelbaum
NMEA 0183 kompatibles Gerät
Element Funktion der
Garmin Leitung
Stromversorgung
Masse
2
(AWG 18) verwenden.
Leitungsfarbe
Braun
Blau
Schwarz
Rot
-
+
Farbe der
Funktion der Leitung
Garmin
des NMEA 0183 Geräts
Leitung
Rot
Stromversorgung
Schwarz
Daten, Masse
5
