6
Entfernen Sie die Speicherkarte.
HINWEIS: Falls die Speicherkarte vor dem vollständigen
Neustart des Geräts entnommen wird, kann das Software-
Update nicht abgeschlossen werden.
Erforderliches Werkzeug
• Bohrmaschine und Bohrer
• Kreuzschlitzschraubendreher Nr. 2
• Stichsäge oder Multifunktionswerkzeug
• Feile und Sandpapier
• Seewassertaugliches Dichtungsmittel (optional)
Hinweise zur Montage
Das Gerät kann mit der mitgelieferten Halterung montiert
werden oder aber bündig mit dem Armaturenbrett mit einem
Einbausatz für die bündige Montage (separat erhältlich).
Bevor Sie einen Teil des Geräts dauerhaft installieren, planen
Sie die Installation, indem Sie den Montageort der
verschiedenen Komponenten bestimmen.
• Der Montageort muss eine unbehinderte Sicht auf den
Bildschirm des Geräts sowie Zugriff auf dessen Tasten
ermöglichen.
• Der Montageort muss stabil genug sein, um das Gerät und
die Halterung zu tragen.
• Die Kabel müssen lang genug sein, um die Komponenten
sowohl miteinander als auch mit der Stromversorgung zu
verbinden.
• Die Kabel können unter der Bügelhalterung oder hinter dem
Gerät verlegt werden.
• Damit es nicht zu Interferenzen mit Magnetkompassen
kommt, muss bei der Montage des Geräts der in den
technischen Daten zum Produkt aufgeführte
Sicherheitsabstand zum Kompass eingehalten werden.
Bündige Montage des Geräts
Gehen Sie beim Schneiden des Ausschnitts für die bündige
Montage des Geräts vorsichtig vor. Zwischen Gehäuse und
Montagelöchern besteht nur ein geringer Abstand. Wird der
Ausschnitt zu groß geschnitten, könnte die Stabilität des Geräts
nach der Montage beeinträchtigt sein.
Wenn Sie ein Hebelwerkzeug aus Metall verwenden, z. B. einen
Schraubendreher, könnten der Klickrand und das Gerät
beschädigt werden. Verwenden Sie nach Möglichkeit ein
Hebelwerkzeug aus Kunststoff.
Sie können das Gerät im Armaturenbrett montieren. Verwenden
Sie dazu die Schablone für die bündige Montage und die
entsprechenden Befestigungsteile. Der Einbausatz für die
bündige Montage ist u. U. nicht im Lieferumfang aller Modelle
enthalten. Sie müssen einen Einbausatz für die bündige
Montage erwerben.
1
Schneiden Sie die Schablone zu, und achten Sie darauf,
dass sie auf die Fläche passt, an der das Gerät montiert
werden soll.
2
Befestigen Sie die Schablone am Montageort.
3
Bringen Sie mit einem 9,5-mm-Bohrer (
mehrere der Bohrungen an den Ecken der durchgängigen
Linie auf der Schablone an, um die Montagefläche für das
Schneiden vorzubereiten.
4
Schneiden Sie mit einer Stichsäge die Montagefläche entlang
der Innenseite der durchgängigen Schablonenlinie aus.
5
Setzen Sie das Gerät in den Ausschnitt ein, um den Sitz zu
testen.
6
Passen Sie den Durchmesser des Ausschnitts bei Bedarf mit
Feile und Sandpapier an.
2
HINWEIS
3
/
Zoll) eine oder
8
7

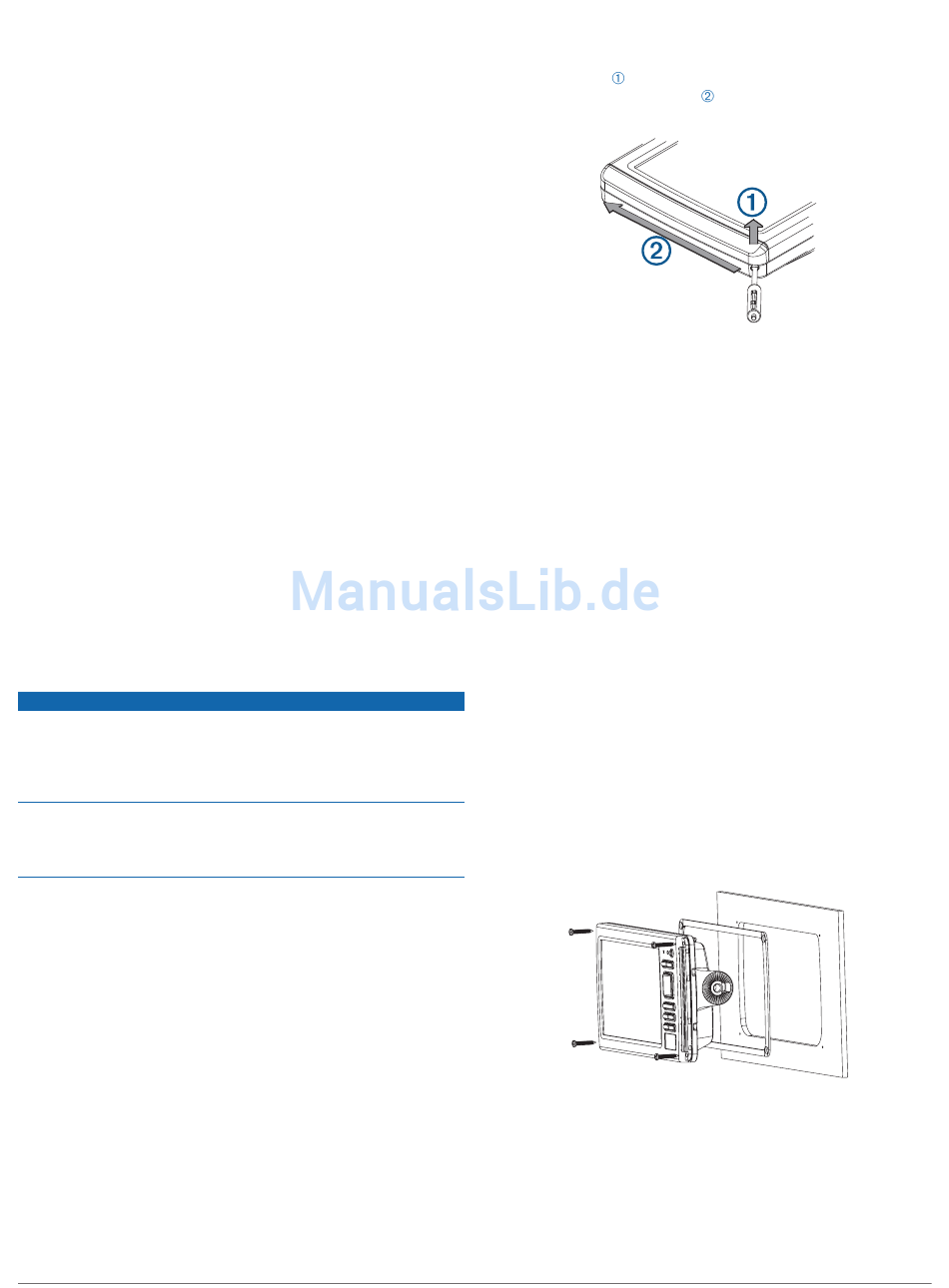

Wenn das Gerät über einen Klickrand verfügt, heben Sie mit
einem Hebelwerkzeug, beispielsweise einem Stück
Kunststoff oder einem Schraubendreher, vorsichtig die Ecken
des Klickrands
an. Schieben Sie das Hebelwerkzeug dann
in Richtung der Gerätemitte
Klickrand.
8
Vergewissern Sie sich, dass die Montagelöcher am Gerät auf
die Vorbohrungen der Schablone ausgerichtet sind.
9
Falls die Montagelöcher am Gerät nicht auf die
Vorbohrungen der Schablone ausgerichtet sind,
kennzeichnen Sie auf der Schablone neue Positionen für die
Vorbohrungen.
10
Bringen Sie mit einem 3,2-mm-Bohrer (
Vorbohrungen an.
11
Entfernen Sie die Schablone von der Montagefläche.
12
Setzen Sie das Gerät in die Halterung ein.
13
Wenn Sie nach der Montage des Geräts keinen Zugang zu
dessen Rückseite mehr haben, schließen Sie alle
erforderlichen Kabel an die Halterung an, bevor Sie es in den
Ausschnitt einsetzen
(Verbinden der Kabel mit der Halterung,
Seite
4).
HINWEIS: Sie müssen die Stecker fest durch die
entsprechenden Löcher in der Halterung einführen. Wenn die
Kabel nicht weit genug in die Halterung eingeführt sind, wird
u. U. die Stromversorgung des Geräts unterbrochen oder
funktioniert nicht mehr.
14
Decken Sie nicht verwendete Stecker bei Bedarf mit den
Schutzkappen ab, um eine Korrosion der Metallkontakte zu
verhindern.
15
Bringen Sie die Gummidichtung an der Rückseite der
Halterung an.
Die Teile der Gummidichtung sind auf der Rückseite mit
einem Klebefilm versehen. Entfernen Sie die Schutzfolie,
bevor Sie sie am Gerät montieren.
16
Setzen Sie das Gerät und die Halterung in den Ausschnitt
ein.
17
Sichern Sie das Gerät mit den mitgelieferten Schrauben an
der Montagefläche.
18
Montieren Sie den Klickrand, indem Sie ihn an den Ecken
des Geräts einrasten lassen.
, und entfernen Sie den
1
/
Zoll) die
8
