Modelle mit Relais und 0-20-mA-Stromausgang
Befolgen Sie die nachfolgenden Anweisungen, um den
X5200 zu montieren.
1. Nehmen Sie die Feldanschlüsse entsprechend den
lokalen Verordnungen und den Richtlinien in dieser
Betriebsanleitung vor. Siehe Abbildungen 4 bis 12.
2. Überprüfen Sie die gesamte Feldverdrahtung auf
ordnungsgemäße Anschlüsse.
WICHTIG
Überprüfen Sie die Verdrahtung des Melders
nicht mit einem Isolationsmessgerät. Trennen
Sie die Verdrahtung am Melder, bevor Sie die
Systemverdrahtung auf Durchgang überprüfen.
3. Richten Sie das Gerät endgültig aus, und ziehen Sie die
Halterung mit einem Innensechskantschlüssel 14 mm
fest.

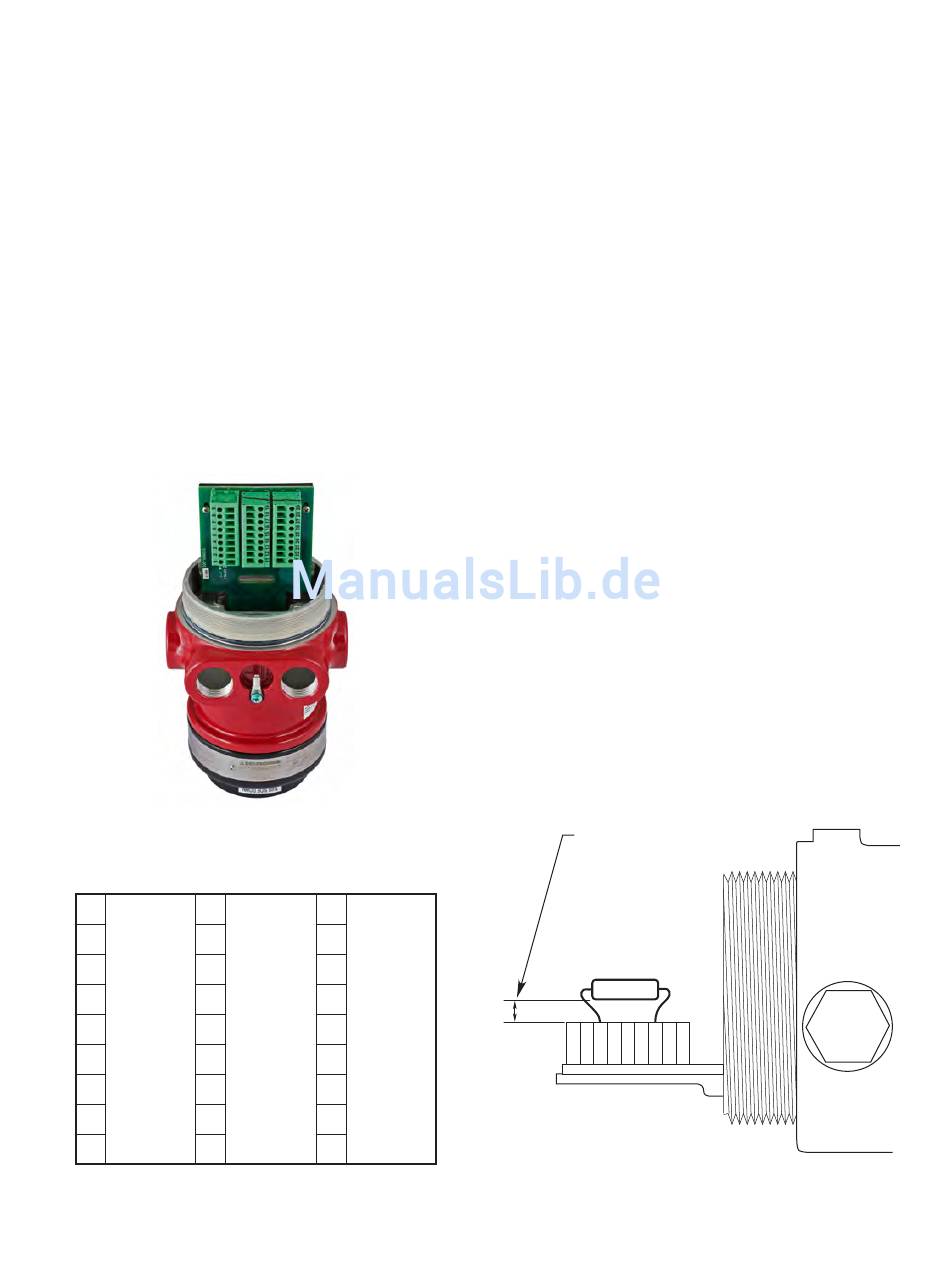

Abbildung 4 – X5200-Klemmleiste
4-20 mA +
9 19
8 4-20 mA + REF 18
7 17
COM FIRE
6 16
N.O. FIRE
5 15
N.C. FIRE
4 14
COM FAULT
3 13
N.O. FAULT
2 12
24 VDC +
1 24 VDC – 11
Abbildung 5 – Klemmleistenkennzeichnung
13.1
29 SPARE
4-20 mA –
28
4-20 mA – REF SPARE
27
COM FIRE
COM AUX
26
N.O. FIRE
N.O. AUX
N.C. FIRE 25
N.C. AUX
24
COM FAULT
RS-485 A
23
N.O. FAULT
RS-485 B
22
24 VDC + MAN O i
24 VDC – 21
24 VDC –
EOL (ENDABSCHLUSS)-WIDERSTÄNDE (nicht beim
EQP-Modell verwendet)
Um zu gewährleisten, dass das Isolationsmaterial der
Klemmleiste nicht durch die von EOL-Widerständen erzeugte
Wärme beschädigt wird, sind die folgenden Richtlinien bei
der Installation der Widerstände zu beachten.
1. Die Nennleistung
mindestens 5 W betragen.
EOL-Widerstände müssen keramische, drahtgewi-
ckelte Widerstände mit einer Nennleistung von min-
destens 5 W sein. Die tatsächliche Verlustleistung
darf 2,5 W nicht übersteigen. Dies gilt nur für ATEX/
IEC-Installationen.
2. Die Widerstandszuleitungen sind auf eine Länge von
etwa 40 mm zu kürzen.
3. Biegen Sie die Zuleitungen, und installieren Sie den
EOL-Widerstand wie in Abbildung 6 gezeigt.
4. Zwischen dem Widerstandskörper und der Klemmleiste
und anderen
Mindestabstand von 10 mm verbleiben.
Der EOL-Widerstand kann nur innerhalb des
feuerfesten Klemmenkastens verwendet werden.
Nicht verwendete Kabeleinführungen müssen mit
geeigneten Blindverschraubungen verschlossen
werden.
MINDESTABSTAND 3/8" (10 MM)
19 18
B2126
C2061
Abbildung 6 – Installation des EOL-Widerstands
9
der EOL-Widerstände
HINWEIS
benachbarten
HINWEIS
17 16 15 14 13 12 11
muss
Teilen muss ein
TRENNWAND
