BEDIENUNGSANLEITUNG INHALT Einleitung • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • Vorsichtsmaßregeln/Hinweise zur Benutzung •... -
Seite 2: Einleitung
Einleitung Wir danken Ihnen für Ihre Wahl des ZOOM RFX-300 (im folgenden einfach als "RFX-300" bezeichnet). Der RFX-300 ist ein hochmodernes und vielseitiges Multi-Effektgerät, das die folgenden Besonderheiten und Funktionen bietet: • Ideal zur Verwendung mit einem Mehrspur-Recorder Insgesamt 22 hochwertige Effekte stehen zur Verfügung, die mit einer Abtastfrequenz von 44,1 kHz und 18-Bit- A/D- und D/A-Wandlern erzeugt werden. -
Seite 3: Vorsichtsmaßregeln/Hinweise Zur Benutzung
• Wenn Sie das Gerät für längere Zeit nicht benutzen, nehmen Nachschlagen bitte gut auf. Sie die Batterien aus dem Gerät. • Nehmen Sie die Batterie aus dem Gerät, wenn das RFX-300 für längere Zeit nicht benutzt werden soll. • Wenn Batterieflüssigkeit ausgelaufen ist, wischen Sie das Batteriefach und die Batterieklemmen gründlich ab. -
Seite 4: Bedienungselemente Und Funktionen

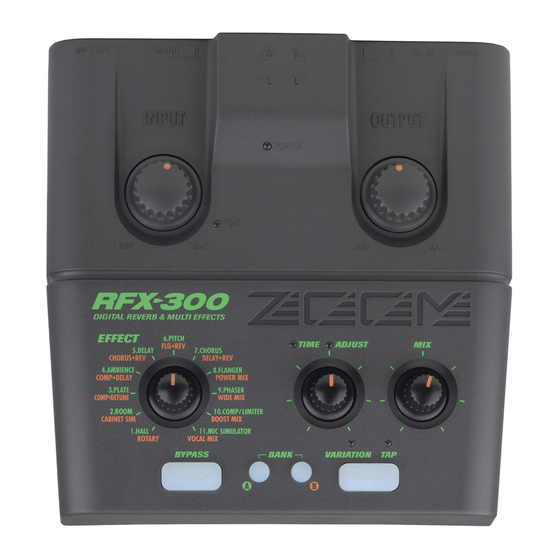

Bedienungselemente und Funktionen Oberseite PEAK-Anzeiger POWER-Anzeiger Leuchtet rot auf, wenn das Signal Wenn das RFX-300 eingeschaltet ist, leuchtet dieser LED- nahe der Übersteuerungsgrenze ist. Anzeiger. Bei Batteriebetrieb beginnt der Anzeiger zu blinken, wenn die Batteriespannung nachläßt. INPUT-Regler OUTPUT-Regler Regelt den Signaleingangspegel. -
Seite 5: Anschlüsse
Effektklang wird am RFX-300 eingestellt. RFX-300 Mehrspur-Recorder Aufnahme (2) (Send/Return) Dies ist ein Beispiel für den Anschluß des RFX-300 an die Send/Return-Buchsen eines Mehrspur-Recorders. Schließen Netzadapter Sie die Send-Buchse des Recorders an die INPUT L/MONO- OUTPUT Buchse des RFX-300 an. Schließen Sie die OUTPUT L/R-... -
Seite 6: Live-Darbietung
DC9V Mikrofon RFX-300 Lautsprecher PA-Mischpult Betreiben des Geräts mit Batterien Außer dem Netzadapter kann der RFX-300 auch mit sechs Sechs IEC R6 Batterien Rückseite des RFX-300 (Mignonzellen) IEC R6 Alkalibatterien (Mignonzellen) betrieben werden. Bei Batteriebetrieb beginnt der POWER-Anzeiger auf der Oberseite des Geräts zu blinken, wenn die Batterien... -
Seite 7: Einstellen Des Effektklangs
Einstellen des Effektklangs Einstellvorgang Der Klang eines vom RFX-300 produzierten Effekts kann mit den folgenden Reglern modifiziert werden. TIME/ADJUST-Regler MIX-Regler Kontrolliert den Mischanteil Stellt den Haupt-Effektparameter ein. von Originalklang und Welcher Parameter dies ist, hängt vom Effektklang, und dient auch gegenwärtig gewählten Effekt ab. -
Seite 8: Effekte Und Parameter
Saal-Nachhall, der geeignet. Diese Einstellung Die MIX-Parameter-Einstellung in Die MIX-Parameter-Einstellung in sowohl für Frauen- als bewirkt einen hellen, diesem Beispiel ist für die diesem Beispiel ist für die auch für Männerstimmen lebhaften Nachhall-Klang. Send/Return-Konfiguration geeignet. Send/Return-Konfiguration geeignet. verwendbar ist. ZOOM RFX-300... - Seite 9 Dry-Wet Balance (Rate) Dient zur Antipp-Eingabe Dient zur Regler- Stellt die Pegelbalance Im Bypass-Zustand wird des Modulationszyklus. Einstellung des zwischen Originalklang nur der Effektklang Modulationszyklus. und Effektklang ein. stummgeschaltet. TIME ADJUST Zur Akkordbegleitung durch Elektrogitarre [Einstellbeispiel] VARIATION und Elektroklavier. ZOOM RFX-300...
- Seite 10 Stellt die Tiefe des nur der unveränderte ("Combo" oder "Stack"). extremen Höhenbereichs Boxen-Effekts ein. Originalklang ausgegeben. ein. TIME ADJUST [Einstellbeispiel] Diese Einstellung ist für das Erzeugen eines VARIATION Verstärkerturm-Sounds geeignet, mit einem Signal, das bereits einen Verzerrungs-Effekt durchlaufen hat. ZOOM RFX-300...
- Seite 11 Multi-Effekte Das Verwenden einer Kombination von mehreren Effekten wie ein einziger Effekt wird als Multi-Effekt-Betrieb bezeichnet. Dies ist besonders geeignet, wenn der RFX-300 als eingefügtes Effektgerät, als Aufnahme-Zusatzgerät oder als Einzel-Effekt während einer Live-Darbietung verwendet wird. Beschreibung Effekt Dies ist eine Kombination von Kompressor (zum Nivellieren von COMP+DETUNE Pegelunterschieden) und Verstimmer (leicht tonhöhenverschobene...
- Seite 12 Regelt den Band-Pegel Stellt den Reverb- nur der unveränderte ("Short Reverb" oder "Long zur erhöhten Klarheit von Mischanteil ein. Originalklang ausgegeben. Reverb"). Stimme und Timbre. TIME ADJUST [Einstellbeispiel] Einstellung für Balladen, welche durch VARIATION Nachhall den Gesang unterstreicht. ZOOM RFX-300...
-
Seite 13: Störungshilfe
• Ist LINE/MIC-Schalter auf MIC gestellt? auf LINE. Stellen Sie MIX-Regler auf • Ist MIX-Regler ganz auf Direktklang-Seite geeignete Pegelbalance gestellt? zwischen Direktklang und Kein Effektklang. Effektklang ein. Schalten Sie den Bypass- • Ist Gerät im Bypass-Zustand? Zustand ab. ZOOM RFX-300... - Seite 14 11 x 2 banks Sampling Frequency 44.1 kHz Analog/Digital Conversion 18 bit, 64 times oversampling Digital/Analog Conversion 18 bit, 8 times oversampling ZOOM original ZFx-2 Inputs L/MONO, R Standard monaural phone jack x 2 Input impedance: 22 kilohms Rated input level:...
