Aufbau Und Funktion; Übersicht; Kurzbeschreibung - Weber Rescue Systems RZ 1-850 Betriebsanleitung

20 | Aufbau und Funktion

4 Aufbau und Funktion
4.1 Übersicht
4.2

Kurzbeschreibung

Hydraulische Rettungszylinder sind besonders gestaltete Rettungsgeräte zum
Wegdrücken von Karosserieteilen. Sie werden zur Rettung von eingeklemmten
oder eingeschlossenen Unfallopfern verwendet.
Betrieben durch ein Hydraulik-Aggregat ist mit ihnen das Hochdrücken von Lenk-
säulen, Fahrzeugdächern und anderen Hindernissen möglich.
Die Rettungszylinder sind eine Ergänzung zum Spreizer und werden eingesetzt,
wenn beispielsweise der Spreizweg der Spreizerarme nicht mehr ausreichen.
Die Bewegungsgeschwindigkeit des Zylinders lässt sich durch mehr oder weniger
starkes Eindrücken des Druckknopfes am Steuergriff beeinflussen. Die maximale
Druckkraft wird nur bei einer vollständigen Betätigung des Druckknopfes erreicht.

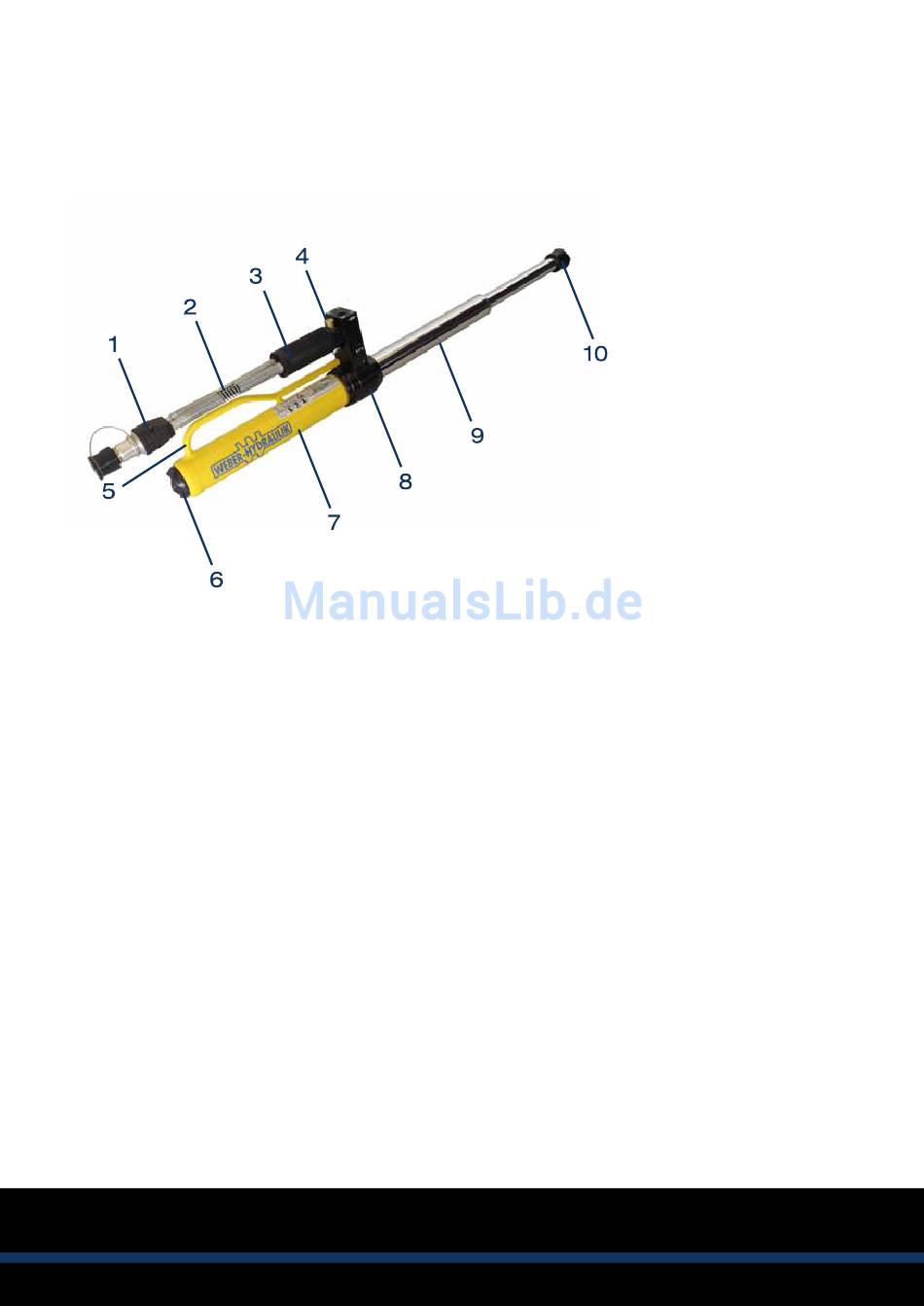

1
Kupplung
2 Schlauchleitungen
3 Steuergriff
4 Druckknopf
5 Handgriff
6
Druckstück (unten)
7
Gerätekörper
8 Führungsstück
9 Kolbenstange
10 Druckstück (oben)
