Montage-Anschluss-Anleitung Viewguard DUAL / AM BUS-2/BUS-1
7.

Strahlengang-Charakteristik

Flächenoptik mit Unterkriechschutz:
Optik-Aufteilung 22 Zonen auf 5 Ebenen
Öffnungswinkel 80° hor., 64° vert.
Reichweite PIR und MW 8 / 11 / 13 / 15 m
PIR und MW arbeiten automatisch mit der gleichen Reichweite.
Empfohlene Montagehöhe 2,5 m
Soll der Melder höher als 2,5 m
stens 3° vertikal nach unten geneigt
das Verstellgelenk erforderlich.
Führen Sie grundsätzlich einen

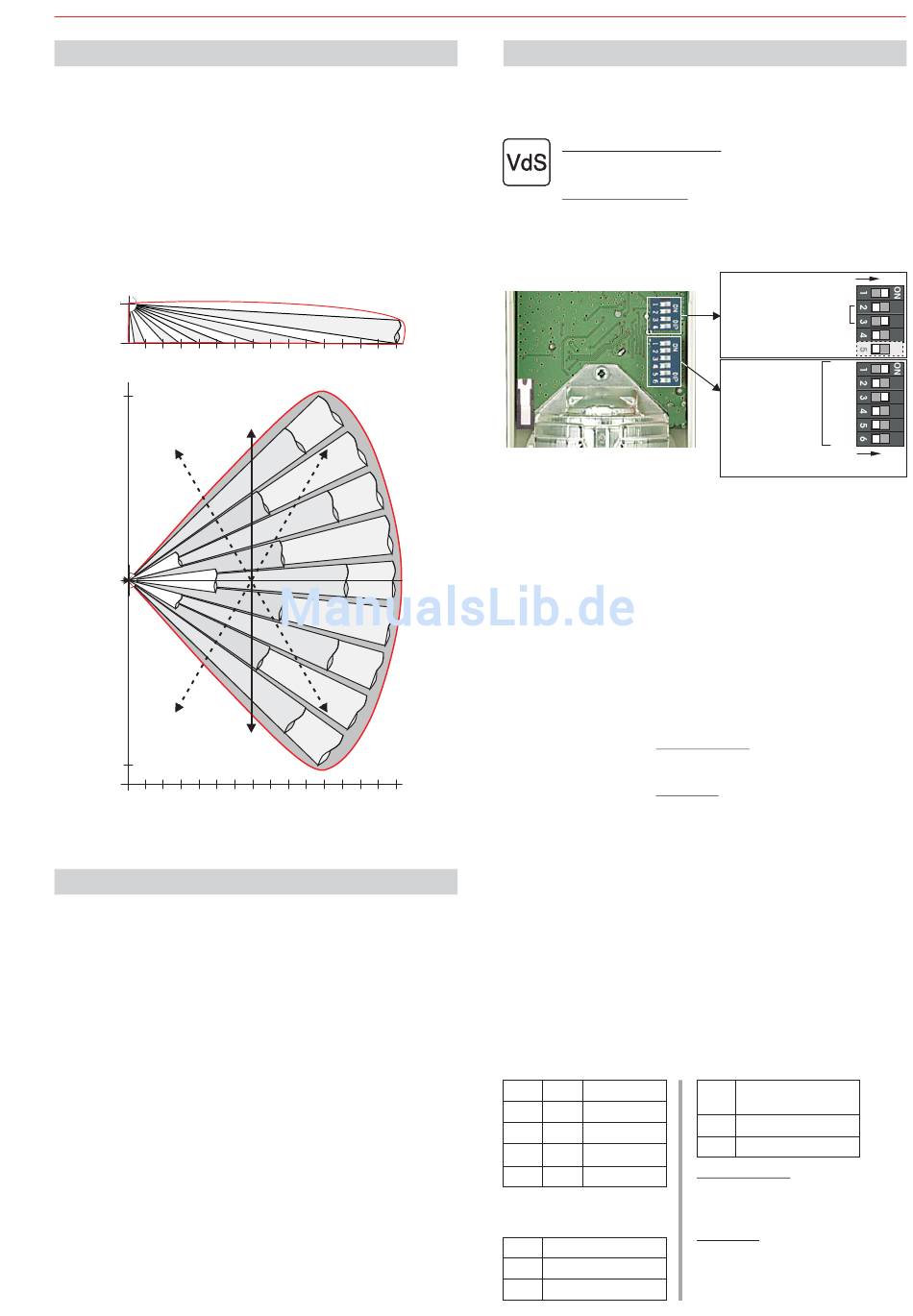

Typisches Erfassungsdiagramm bei Reichweiteneinstellung 15 m:
Montage 0° Neigung
2,5m
0m 5m
9m
MW
0m
zu erwartende
Bewegungs-
9m
richtung
Abb. 6
0m 5m
Der Dual-Melder verfügt durch die zusätzliche Mikrowelle auch bei
Diagonalbewegungen über eine hohe Detektionsfähigkeit.
8. Überwachungsfunktionen
8.1 Abdecküberwachung
Der Melder erkennt ein Abdecken des Sichtfensters im Nahbereich bis
ca. 30 cm. Ein Abkleben oder Besprühen der IR-Folie des Melders wird
ebenfalls erkannt.
Am BUS-1 und am BUS-2/SCM 3000-Modus ist die Abdecküber-
wachung automatisch aktiv nur im Zustand "
Gehtest).
Am BUS-2 im Viewguard-Modus ist die Abdecküberwachung program-
mierbar: aktiv nur im Zustand "unscharf" / immer aktiv / immer inaktiv.
Ansprechzeit: ca. 20 Sek., ca. 5 Sek. im Gehtestbetrieb.
Der Referenzwert wird intern nachgeführt, so dass Änderungen durch
Verschmutzung o.ä. ausgeglichen werden können und die optimale
Ansprechschwelle erhalten bleibt.
8.2 Selbsttest
(nur AM-Melder)
Im Zustand "unscharf" wird zyklisch die korrekte PIR-Funktion des
Melders überwacht.
Wird dabei eine Fehlfunktion festgestellt, erfolgt eine entsprechende
Meldung an die Zentrale.
8.3 Betriebsspannungsüberwachung
Die Betriebsspannung des Melders wird auf Einhaltung des spezi-
fizierten Minimalwertes überwacht.
Wird der Minimalwert unterschritten, erfolgt eine entsprechende
Meldung an die Zentrale.
für optimale Ansprechempfindlichkeit.
montiert werden, sollte er mit minde-
montiert werden. Eventuell ist
Gehtest durch! (siehe 11.3)
10m 15m
40°
PIR
30°
20°
10°
0°
10°
20°
30°
40°
10m 15m
(nur AM-Melder)
unscharf " (Tagbetrieb und
9. Programmierung
9.1 VdS Hinweise
Bei VdS gemäßer Installation sind folgende Punkte zu beachten:
Reichweite/Empfindlichkeit:
Bei einer Reichweite von
nicht zulässig.
Abdecküberwachung:
Die Abdecküberwachung bei AM-Meldern muss auf
speichern programmiert sein.
Eine gespeicherte Abdeckung verhindert das Scharfschalten.
9.2 DIP-Schalter Funktion
Abb. 7
9.3 BUS-Teilnehmeradresse
Der DIP-Schalter S2 (siehe Abb. 7) dient der Codierung der BUS-Teil-
nehmeradresse.
Die Einstellung der Adresse ist unabhängig davon, ob der Melder am
BUS-2 oder BUS-1 betrieben wird.
9.4 Betrieb am BUS-2
- DIP-Schalter S1/1 in Stellung
(Sonst sind keine weiteren DIP-Schalter Einstellungen erforderlich.)
Von der Zentrale aus lassen sich über das BUS-2-System folgende
Parameter programmieren:
- Reichweite 8 / 11 / 13 / 15 m (PIR und MW gemeinsam)
- Empfindlichkeit PIR normal / hoch
- Störung/Abdeckung - Nicht speichern:
Störungsmeldung wird nach Beseitigung der
Störung/Abdeckung automatisch gelöscht.
- Speichern:
Störungsmeldung bleibt auch nach Besei-
tigung der Störung/Abdeckung im Melder ge-
speichert bis zum Löschen (siehe 12.2).
Folgende Funktionen werden nur im Viewguard-Modus
- Abdecküberwachung aktiv nur im Zustand "unscharf" / immer aktiv /
immer inaktiv
- Mikrowelle - aktiv nur im Zustand "scharf" / immer aktiv /
immer inaktiv
- Empfindlichkeit normal / hoch
- DK/Abreißsicherung aktiv oder inaktiv
- Temperaturalarm Temperaturschwelle, Toleranz ±2 °C
zulässiger Bereich: -10 °C bis +55 °C
9.5 Betrieb am BUS-1
- DIP-Schalter S1/1 in Stellung
- Parameter einstellen:
S1/2 S1/3 Reichweite
OFF OFF 8 m
ON OFF 11 m
OFF ON 13 m
ON ON 15 m
S1/4 Empfindlichkeit
ON Normal
OFF Hoch
15 m ist die Empfindlichkeit "hoch"
S1
BUS-1/BUS-2
Reichweite
Empfindlichkeit
Störung/AM nicht speichern
1
S2
2
4
Wertigkeit
8
16
32
Beispiel: Adresse 5
S1/5 nur bei AM-Meldern
"ON" stellen.
unterstützt:
"OFF" stellen.
S1/5 Störung/Abdeck.
(nur-AM Melder)
ON nicht speichern
OFF speichern
Nicht speichern:
Störungsmeldung wird nach Besei-
tigung der Störung/Abdeckung auto-
matisch gelöscht.
Speichern:
Störungsmeldung bleibt auch nach
Beseitigung der Störung/Abdeckung
im Melder gespeichert bis zum
Löschen (siehe 12.2).
3
ON
ON
