INSTALLATION INSTRUCTIONS FOR

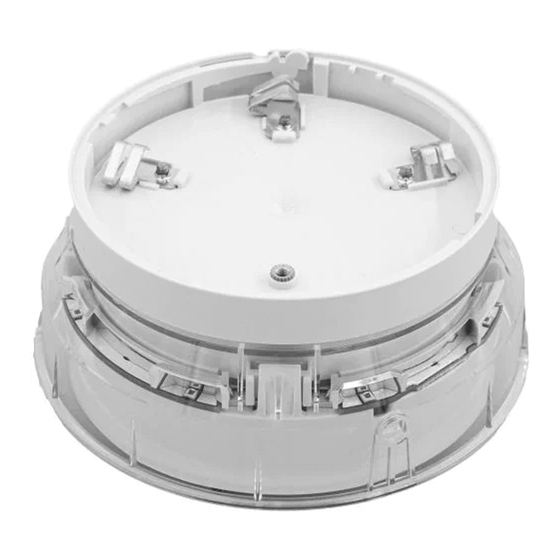

ADDRESSABLE DETECTOR BASE SOUNDER STROBE EN54-23 C CATEGORY.
MODEL
- STANDARD DEVICE, C-3-8.5, O-1-3:
NFXI-BSF-WCS
S
tandard Performance Detector Base Sounder Strobe
R P C I
ed Flash, ure White Body, lear Lens, solation
GENERAL
(ENG)The range is used in analogue addressable fire alarm systems.
These devices must only be connected to control panels that use a compatible proprietary analogue addressable
communication protocol. The Integrated Detector Base Sounder Strobe accepts a Series 200 Advanced detector. (Consult
the panel instructions to confirm compatibility).
Note: if the control equipment is not capable of taking over 99 module addresses, a fault condition will be generated for
every address over 99.
For isolator specification refer to document SP20-3249 available on request.
(FRE)La plage est utilisée dans les systèmes analogiques d'alarme incendie adressables. Ces dispositifs ne doivent être
connectés qu'à des panneaux de commande qui utilisent un protocole de communication adressable analogique exclusif
compatible. Le résonateur de base de détecteur intégré accepte un détecteur avancé de la série 200. (Consultez les
instructions du panneau pour confirmer la compatibilité.)
Remarque : si l'équipement de commande n'est pas capable d'accepter plus de 99 adresses de modules, une situation de
défaut sera générée pour chaque adresse au-dessus de 99. Pour connaître les caractéristiques de l'isolateur,
reportez-vous au document SP20-3249 disponible sur demande.
(GER)Diese Produktgruppe wird in analogen adressierbaren Feueralarmsystemen verwendet.
Diese Geräte dürfen nur mit Steuertafeln verbunden werden, die ein kompatibles proprietäres analoges adressierbares
Kommunikationsprotokoll verwenden.Der Integrated Detector Base Sounder nimmt einen Detektor der Reihe
„200 Advanced" auf. (Prüfen Sie die Kompatibilität in den Anweisungen zur Steuertafel.) Hinweis: Ist das Steuergerät nicht
in der Lage, mehr als 99 Moduladressen zu verarbeiten, wird bei jeder Adresse, die diese 99 überschreitet, ein
Fehlerzustand erstellt.
Die Isolatorspezifikation finden Sie im Dokument SP20-3249, das auf Anfrage zur Verfügung steht.
(ITA)La gamma è utilizzata in sistemi antincendio analogici e indirizzabili.
Questi dispositivi devono essere collegati unicamente a pannelli di controllo compatibili.
La sirena con rilevatore integrato accetta un rilevatore della serie 200 Advanced. (Consultare le istruzioni relative al
pannello per confermare la compatibilità).
Nota: se l'apparecchiatura di controllo non riesce a gestire oltre 99 indirizzi del modulo, si genererà una condizione di
guasto per ogni indirizzo successivo al 99.
Per le specifiche dell'isolatore fare riferimento al documento SP20-3249 disponibile su richiesta.
(SPA)El alcance se utiliza en sistemas direccionables analógicos de alarma de incendios.
Estos dispositivos solo deben conectarse a paneles de control que utilicen un protocolo de comunicación direccionable
analógico compatible y propio. La sirena base con detector integrado admite un detector avanzado de la serie 200.
(Consulte las instrucciones del panel para confirmar la compatibilidad).
Nota: Si el equipo de control no es capaz de tomar más de 99 direcciones de módulo, se generará un fallo por cada
dirección que supere a la dirección 99.
Para conocer las especificaciones del aislante, consulte el documento SP20-3249 (disponible previa solicitud).
15 to 29VDC
V
(isolation) (24VDC typical)
I
(max) @24V)
i
Standard Output 25mA
Legacy Output 14mA
P
o
C
(max)
Standard Output 590mW
Legacy Output 330mW
EN54-3 (sound output)
(High Volume Tone 8 @24V) 95dB(A) ± 3dB
2
2.5mm
(terminal size)
maximum
DIMENSIONS
(flash rate) 0.5 &1Hz
z
z
(standby
z
mode) 150uA
-10°C to +55°C
(operating
temperature)
up tp 93% (± 3%)
%
(humidity)
non condensing

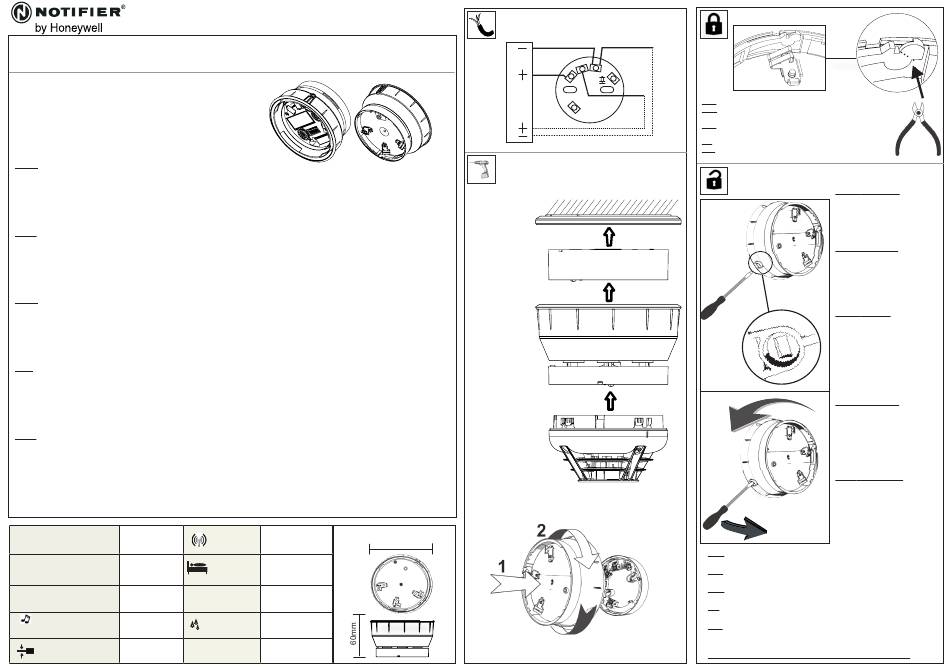

TERMINAL CONNECTIONS
_
+
+
_
INSTALLATION
IP21C
SEAL -
B501AP
BASE
(PURCHASE
SEPARATELY )
SOUNDER
STROBE -
(TO
CONFIGURE
REFER TO
TABLE 2)
DETECTOR -
(PURCHASE
SEPARATELY )
125mm
ANTI TAMPER LOCK
4
1
2
ENG IMPORTANT: Clean cut the tag. Do not deform the plastic.
FRE IMPORTANT: Coupez proprement la plaque. Ne déformez
3
pas le plastique.
GER WICHTIG: Schneiden Sie die Kunststoffzunge ab. Verfor-
men Sie dabei nicht den Kunststoff.
ITA IMPORTANTE: Tagliare di netto la targhetta
SPA IMPORTANTE: Corte la etiqueta. No deforme el plástico.
ANTI TAMPER RELEASE
1
2
ENG For a full video on how to release the anti-tamper feature,
please check:
FRE Pour une vidéo complète sur la manière de libérer le
dispositif anti-fraude, veuillez consulter :
GER Für eine vollständige Videoanleitung um die Entnahmesi-
cherung zu deaktivieren, prüfen Sie bitte:
ITA Per un video integrale su come rimuovere l'elemento anti-
manomissione, cortesemente controllare:
SPA Para obtener un vídeo completo sobre cómo liberar la
función anti manipulación, visite:
https://www.kac.co.uk/resources/accessories-guides
(ENG)
IMPORTANT: Follow the
instruction strictly:
1) Insert a flat screwdriver
2) Lever the screwdriver down and
twist the device anticlockwise.
3) Remove the screwdriver to
unlock the device.
(FRE)
IMPORTANT: Suivez
strictement les instructions :
1) Insérez un tournevis plat
2) Faites descendre le tournevis et
tournez le dispositif dans le sens
inverse des aiguilles d'une montre.
3) Retirez le tournevis pour déver-
rouiller l'appareil.
(GER)
WICHTIG: Folgen Sie
genau den Anweisungen:
1) Führen Sie einen flachen
Schraubendreher ein.
2) Drücken Sie den Schrauben-
dreher nach unten und drehen
Sie den Melder entgegen dem
Uhrzeigersinn.
3) Entfernen Sie den Schrauben-
dreher um den Melder zu
entfernen.
(ITA)
IMPORTANTE: Seguire
interamente le istruzioni:
1) Inserire un cacciavite a punta
piatta
2) Fare leva con il cacciavite verso
il basso e ruotare il dispositivo in
verso antiorario
3) Rimuovere il cacciavite per
liberare il dispositivo
(SPA)
IMPORTANTE: Siga las
instrucciones estrictamente:
1) Inserte un destornillador plano
2) Coloque el destornillador hacia
abajo y gire el dispositivo en sen-
tido antihorario.
3) Retire el destornillador para
desbloquear el dispositivo.
