Installationsanleitung
SCM 2000 EMK / BUS-1
Art.-Nr. 033360 ff

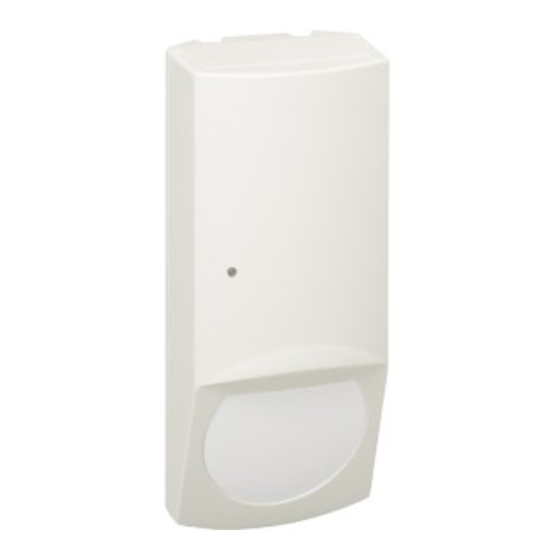

Passiv-Infrarot-Bewegungsmelder
Technology for life safety and security
IGS -
Industrielle Gefahren-
meldesysteme GmbH
Ihr Partner in allen
Sicherheitsfragen
Hördenstraße 2
58135 Hagen
Internet: www.igs-hagen.de
Tel.: +49 (0)2331 9787-0
Email: info@igs-hagen.de
Fax: +49 (0)2331 9787-87
P01535-02-000-11
2008-08-14
IGS
Anerkennung
Klasse B
Änderungen
vorbehalten
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Honeywell SCM 2000 EMK / BUS-1
Inhaltszusammenfassung für Honeywell SCM 2000 EMK / BUS-1
- Seite 1 Installationsanleitung SCM 2000 EMK / BUS-1 Art.-Nr. 033360 ff Passiv-Infrarot-Bewegungsmelder Technology for life safety and security IGS - Industrielle Gefahren- meldesysteme GmbH Ihr Partner in allen Sicherheitsfragen Hördenstraße 2 58135 Hagen Internet: www.igs-hagen.de Tel.: +49 (0)2331 9787-0 Email: info@igs-hagen.de Fax: +49 (0)2331 9787-87...
-
Seite 3: Inhaltsverzeichnis
Installationsanleitung SCM 2000 Inhalt Allgemeines ................5 Beschreibung . -
Seite 4: Sicherheitshinweise
Installationsanleitung SCM 2000 In dieser Dokumentation werden folgende Symbole verwendet: Warnhinweis. Bezeichnet Gefahren für Mensch und/oder Gerät. Bei Nichtbeachtung droht Gefährdung für Mensch und/oder Gerät. Der Grad der Gefährdung wird durch das Warnwort gekennzeichnet: Vorsicht! Gefahr von Sach- und Umweltschäden. Warnung! Potentielle Gefahr, die zu leichten oder mittleren Körperverletzungen oder zu erheblichen Sachschäden führen kann. -
Seite 5: Allgemeines
Installationsanleitung SCM 2000 Allgemeines Beschreibung Die PIR-Systemreihe setzt sich aus 2 verschiedenen Anschlusstypen zusammen: - EMK-Logik: Konventionelle Anschlusstechnik mit potentialfreie Alarm- und Sabotageausgänge - BUS-1-Anschlusstechnik (3-Draht) Durch die Systembaureihe BUS-1 stehen dem Betreiber und Errichter die Vorteile der 3-Draht-Datenbus-Technolo- gie zur Verfügung. Bereits bestehende Anlagen können problemlos erweitert werden. Durch den geringen In- stallationsaufwand ist eine zeit- und kosteneffektive Installation möglich. -
Seite 6: Funktionsbeschreibung
Installationsanleitung SCM 2000 Funktionsbeschreibung Allgemeines Der Passiv-Infrarot-Bewegungsmelder erkennt Wärmestrahlung im infraroten Spektralbereich. Die vom mensch- lichen Körper abgegebene Wärmestrahlung wird über die Spiegeloptik gebündelt und auf ein Pyroelement gestrahlt. Eine Änderung der Strahlungsintensität, die zwangsläufig beim Betreten des Überwachungsbereiches auftritt, bewirkt eine Auslösung des Melders. -
Seite 7: Betriebszustände
Installationsanleitung SCM 2000 Betriebszustände Bei der EMK-Version wird mit den Signalen "unscharf" und "lö- schen" der Betriebszustand bestimmt. Die erforderlichen Logikpegel sind dem Verdrahtungsschema zu entnehmen (Kapitel 6.3). Beim BUS-1 erfolgt die Bestimmung des Betriebszustandes über die Datenleitung. Anzeige und Meldungen Zeichenerklärung: SCM 2000 EMK und BUS-1 Betriebszustand... -
Seite 8: Optik - Strahlengang-Charakteristik
Installationsanleitung SCM 2000 Optik Flächenoptik Die Flächenoptik mit breitem Öffnungswinkel und vielen Zonen dient der Überwachung von Räumen bis 12 m x 12 m. Optik-Aufteilung 22 Zonen auf 5 Ebenen Öffnungswinkel 80E horizontal, 64E vertikal Reichweite 16 m in 4 Stufen (9 / 11 / 13 / 16 m) Streckenoptik Die Streckenoptik mit schmalem Öffnungswinkel und großer Reichweite dient zur Überwachung von Fluren. -
Seite 9: Montage
Installationsanleitung SCM 2000 Montage Das Gehäuse Die beiden Gehäusehälften sind mit einem Schiebeverschluss ausgestattet. Das Verriegeln des Gehäuses erfolgt durch Einsetzen der Plombe. Das Öffnen und Schließen des Gehäuses zeigen die folgenden Abbildungen. Gehäuse öffnen: Mit einem kleinen Schraubendreher o.ä. Plombe durchstoßen (1) und nach unten herausziehen (2). -
Seite 10: Gehäuseunterteil
Installationsanleitung SCM 2000 Gehäuseunterteil Abbildung 2 Hinweis: Mit der Vierkantaufnahme ist es möglich, das Gehäuseunterteil an ein (bereits vorhandenes) Kugelgelenk des DUAL 1000 zu montieren. Montageort Vermeiden Sie: * Montage über Heizkörpern (besonders kritisch bei Strecken- und Vorhangoptik) * Montage in der Nähe von Luftaustrittsöffnungen (z.B. Klimaanlagen) * Direkte Sonneneinstrahlung * Leuchtstofflampen in geringem Abstand * Glühlampen in geringem Abstand... -
Seite 11: Montage Ohne Verstellgelenk
Installationsanleitung SCM 2000 Montage ohne Verstellgelenk Hinweis: Befestigungslöcher und Kabeleinführungen siehe Abbildung 2 . 5.4.1 Kabeleinführung / Zugentlastung Bei Kabeleinführung von oben (Aufputz) wird die Anschlussklemme entfernt. Eine Schlaufenführung des Kabels dient als Zugentlastung für verschiedene Kabeldurchmesser. Je nach Kabeldicke wird es links oder rechts um den Vierkant gelegt. -
Seite 12: Montage Mit Verstellgelenk
Installationsanleitung SCM 2000 Montage mit Verstellgelenk 5.5.1 Das Verstellgelenk Abbildung 4 5.5.2 Kabeleinführung / Zugentlastung Wird das Kabel nicht durch das Verstellgelenk in den Melder geführt, siehe "Montage ohne Verstellgelenk". Wird das Kabel durch das Verstellgelenk in den Melder geführt, ist folgendes zu beachten: Die Kabelführung ist abhängig von der späteren Einstellposition. -
Seite 13: Wandmontage 0E
Installationsanleitung SCM 2000 ACHTUNG Bitte beachten Sie bei den folgenden Schritten, dass sich bei der Montage der Wandbefestigung die beiden senkrechten Langlöcher auf der linken Seite befinden (siehe Abbildung 4, Ansicht von vorne). (Abb. 5.1) 5.5.3 Wandmontage, 0E Die Befestigung erfolgt mit 4 Schrauben durch die vorhandenen Löcher. (Abb. -
Seite 14: Scm 2000 Emk - Installation
Installationsanleitung SCM 2000 SCM 2000 EMK - Installation Installationsrichtlinien Pro Meldergruppe dürfen maximal 20 Melder angeschlossen werden. Nach Abschluss sämtlicher Arbeiten ist die Öffnung unten am Gehäuse mit der beigefügten Kunststoff- plombe zu verschließen. (siehe 8.4) Die Zuleitung ist als abgeschirmte, paarweise verseilte Leitung auszuführen. Die erforderlichen Querschnitte entnehmen Sie bitte der Installationsanleitung (Kapitel Leitungen) der betreffenden Zentrale. -
Seite 15: Programmierung
Installationsanleitung SCM 2000 Programmierung Mit dem DIP-Schalter S2 lassen sich folgende Parameter programmieren: - Reichweite - Empfindlichkeit Programmierung der Reichweite S2/1 S2/2 Flächen- Vorhang- Strecken- optik optik optik 17 m 29 m 11 m 21 m 35 m 13 m 25 m 42 m 16 m... -
Seite 16: Verdrahtungsschema
Installationsanleitung SCM 2000 Verdrahtungsschema SCM 2000 EMK ACHTUNG: Beachten Sie bitte die Installationsrichtlinien im Kapitel 6.1... -
Seite 17: Emk-Logik
Installationsanleitung SCM 2000 EMK - Logik Solange kein Melder ausgelöst ist, liegt der Anschluss EMK auf HIGH-Potential. Wird der erste Melder einer Meldergruppe ausgelöst, kann dieser an diesem HIGH erkennen, dass es sich um einen Erstalarm handelt. Der Melder setzt seinen internen EMK-Speicher entsprechend und legt danach den EMK-Anschluss auf LOW. -
Seite 18: Scm 2000 Bus-1 - Installation
Installationsanleitung SCM 2000 SCM 2000 BUS-1 - Installation Installationsrichtlinien Pro Meldergruppe dürfen maximal 63 Melder angeschlossen werden. Nach Abschluss sämtlicher Arbeiten ist die Öffnung unten am Gehäuse mit der beigefügten Kunststoff- plombe zu verschließen. (siehe 8.4) Die Zuleitung ist als abgeschirmte, paarweise verseilte Leitung auszuführen. Die erforderlichen Querschnitte entnehmen Sie bitte der Installationsanleitung (Kapitel Leitungen) der betreffenden Zentrale. -
Seite 19: Parameter
Installationsanleitung SCM 2000 7.2.2 Programmierung DIP-Schalter S2 Mit dem DIP-Schalter S2 lassen sich folgende Parameter programmieren: - Reichweite - Empfindlichkeit Programmierung der Reichweite S2/1 S2/2 Flächen- Vorhang- Strecken- optik optik optik OFF OFF 17 m 29 m OFF ON 11 m 21 m 35 m 13 m... -
Seite 20: Verdrahtungsschema
Installationsanleitung SCM 2000 Verdrahtungsschema SCM 2000 BUS-1 ACHTUNG: Beachten Sie bitte die Installationsrichtlinien im Kapitel 7.1 Bei der Version 1 ist bei abgezogenem Melder die Spannungsversorgung für die restlichen BUS-Teilnehmer unterbrochen. Falls dies nicht gewünscht wird, kommt die Version 2 zum Einsatz. -
Seite 21: Technische Daten
Installationsanleitung SCM 2000 Technische Daten SCM 2000 BUS-1 Betriebsnennspannung 12 V DC Betriebsspannungsbereich 9 V bis 15 V DC Stromaufnahme bei 12V DC scharf 2,5 mA Gehtest (mit LED) 6,5 mA Reichweite programmierbar in 4 Stufen Flächenoptik 22 Zonen, bis 16 m Streckenoptik 8 Zonen, bis 50 m Vorhangoptik (senkrecht) -
Seite 22: Inbetriebnahme
Installationsanleitung SCM 2000 Inbetriebnahme Überprüfung der Installation Voraussetzung für eine sichere Funktion ist die einwandfreie Installation aller Anlagenteile. Messen Sie alle Leitungen durch, um eventuelle Leitungsunterbrechungen oder Kurzschlüsse zu erkennen. Achten Sie darauf, dass kein Erdschluss besteht. Gehtest Führen Sie bei jedem Melder einen Gehtest durch. Der Gehtestmodus ist in der Installationsanleitung der jeweiligen Zentrale beschrieben. - Seite 23 Installationsanleitung SCM 2000 Notizen...
- Seite 24 Honeywell Security Deutschland Novar GmbH Johannes-Mauthe-Straße 14 P01535-02-000-11 D-72458 Albstadt 2008-08-14 www.honeywell.com/security/de © 2008 Novar GmbH...
