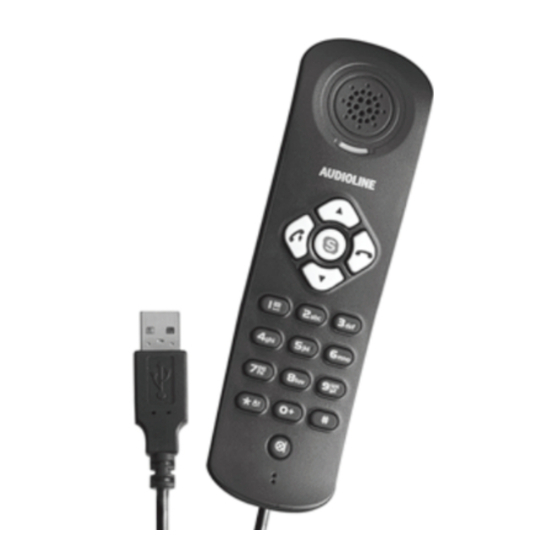

- Seite 1 VoIP −Telefon mit USB−Kabel VoIP telephone with USB cable Bedienungsanleitung Operating Instructions Compact−S...
- Seite 2 Compact−S Bedienungsanleitung ......Operating Instructions ......
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ............Telefon in Betrieb nehmen . -
Seite 4: Sicherheitshinweise
Sicherheitshinweise 1 Sicherheitshinweise Lesen Sie diese Bedienungsanleitung sorgfältig durch. Bestimmungsgemäße Verwendung Dieses Telefon ist geeignet zum Telefonieren über das Internet. Jede andere Verwendung gilt als nicht bestimmungs− gemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch. -
Seite 5: Telefon In Betrieb Nehmen
Telefon in Betrieb nehmen 2 Telefon in Betrieb nehmen Sicherheitshinweise Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise in Kapitel 1. Verpackungsinhalt prüfen Zum Lieferumfang gehören 1 Telefon mit USB−Kabel, 1 Bedienungsanleitung,1 Installations−CD und 1 Tasche. Akkus werden nicht benötigt, da Ihr USB−Telefon von Ihrem PC über das USB−Kabel mit Strom versorgt wird. -
Seite 6: Installation
Installation 3 Installation Einführung VolP (Voice over Internet Protocol) ist eine Technologie, die das Internet nutzt, um Telefongespräche zu führen. Analoge Sprachsignale werden komprimiert und in digitale Form umgewandelt. Diese digitalen Signale werden durch Computer−Netzwerke oder das Internet übertragen. Mit VolP können Sie unter entsprechenden Voraussetzungen kostenlos telefonieren. Sie müssen gegebenenfalls nur die Kosten Ihres Internet−Providers bezahlen! VolP schafft somit eine interessante Alternative zum traditionellen Telefonieren. - Seite 7 Die Entwicklung von Treibern ist kontinuierlich. Wenn für Ihr Produkt neue Treiber vorhanden sind, können Sie diese von der Homepage des Herstellers herunterladen. Rufen Sie die Homepage des Herstellers auf www.audioline.de. Laden Sie die aktuellen Treiber für Ihr Telefon herunter.
-
Seite 8: Konfiguration
Konfiguration 4 Konfiguration Alle erforderlichen Konfigurationen für Ihr Telefon werden über die von Ihnen benutzte Anwendersoftware oder über Ihr Betriebssystem vorgenommen. Sollte dies nicht automatisch geschehen, führen Sie bitte die nachfolgend beschriebenen Schritte aus. Die Bezeichnung von Menüpunkten und Schaltflächen kann zwischen den Betriebssystemen leicht variieren, z. -
Seite 9: Bedienelemente
Bedienelemente Konfiguration Windows XP / 2000 Hier wählen Sie die Geräte aus, die Sie für andere Audio-Anwendungen verwenden wollen (z. B. Windows-Sounds). Öffnen Sie das Start−Menü. Wählen Sie Einstellungen, Systemsteuerung und dann Sounds und Audiogeräte. Klicken Sie auf die Registerkarte Audio. Wählen Sie aus dem Pulldown-Menü... -
Seite 10: Wie Bediene Ich Mein Telefon
Wie bediene ich mein Telefon? 6 Wie bediene ich mein Telefon? Darstellungen und Schreibweisen ë Nummern oder Buchstaben eingeben Abgebildete Taste kurz drücken 2 sec * Abgebildete Taste 2 Sekunden drücken {í} Telefon klingelt ¹ Gespräch annehmen ‹ Gespräch beenden 7 Telefonieren mit Skype™... - Seite 11 Telefonieren mit Skype™ Bei Status „Beschäftigtˆ blinkt die LED−Anzeige des Telefons, aber es klingelt nicht! Gespräch beenden ‹ Gespräch beenden Anrufen Ü Ü eventuell mehrfach Menü öffnen, „Meine Kontakteˆ auswählen + oder ,, ¹ gewünschten Kontakt auswählen, Verbindung herstellen Mit Skype™ können Sie keine Notrufnummern anwählen! Bitte benutzen Sie hierfür Ihren Festnetzanschluss.
- Seite 12 Kontaktliste Anrufe zurückrufen Die Anwendersoftware Skypet speichert eingegangene, abgehende und entgangene Anrufe und eingegangene Sprachnachrichten (Voicemails) unter der Registerkarte „Ereignisprotokollˆ. Ü, Ü eventuell mehrfach Menü öffnen, „Ereignisprotokollˆ auswählen + oder ,, ¹ gewünschten Kontakt auswählen, Verbindung herstellen Kontaktliste Kontakte aus der Kontaktliste anrufen 2 sec Ì...
- Seite 13 Kontaktliste Einstellen der Hörerlautstärke Sie können während eines Gesprächs die Lautstärke in Stufen anpassen. + oder , Gewünschte Lautstärke auswählen Die Hörerlautstärke und die Mikrofonlautstärke können auch über das Menü USB Wideband Telefon−Ein- stellungen angepasst werden. Mikrofon im Telefon stummschalten Sie können während eines Telefongesprächs das Mikrofon des Telefons aus−...
-
Seite 14: Falls Es Probleme Gibt
Falls es Probleme gibt 8 Falls es Probleme gibt Service Hotline Haben Sie Probleme mit Ihrem Telefon, kontrollieren Sie zuerst die folgenden Hinweise. Bei technischen Problemen kön- nen Sie sich an unsere Service−Hotline unter Tel. 0180 5 001388 (Kosten Telekom bei Drucklegung: 14 ct/min) wenden. Bei Garantieansprüchen wenden Sie sich an Ihren Fachhändler. - Seite 15 Falls es Probleme gibt Sie können Ihren − Prüfen Sie die Konfigurationen der Skype−Optionen (Audiogeräte). Gesprächspartner − Passen Sie die Hörerlautstärke an. nicht hören Ihr Gesprächspartner − Schalten Sie die Mikrofonstummschaltung aus. kann Sie nicht hören − Passen Sie die Mikrofonlautstärke an (USB Wideband Telefon−Einstellungen). Die Kontaktliste läßt −...
-
Seite 16: Technische Eigenschaften
Technische Eigenschaften 9 Technische Eigenschaften Technische Daten Merkmal Wert Standard USB Wideband Telefon Stromversorgung USB−PC−Anschluss Zulässige Umgebungstemperatur 10 °C bis 30 °C Zulässige relative Luftfeuchtigkeit 20 % bis 75 % Systemanforderungen für Skype™ Betriebssystem Windows XP, Windows 2000 Anschlüsse USB−Port USB1.1 oder USB2.0 RAM-Speicher 128 MB RAM oder höher Festplattenspeicher... -
Seite 17: Werkseinstellungen
Anerkennung ihrer Konformität. Die Konformität mit der o. a. Richtlinie wird durch das CE−Zeichen auf dem Gerät bestätigt. Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.audioline.de. Hinweise zu Software− und Hardware−Bezeichnungen Die in diesem Dokument erwähnten Software− und Hardware−Bezeichnungen sind eingetragene Marken und unterliegen als solche den gesetzlichen Bestimmungen. -
Seite 18: Pflegehinweise / Garantie
Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel. Garantie AUDIOLINE − Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Mate- rialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Ein Garantiefall liegt nicht vor, wenn die Ursache einer Fehlfunktion des Gerätes bei dem Telefonnetzbetreiber oder einer eventuell zwischen-... - Seite 19 Contents Safety Information ............Putting the Telephone into Operation .
-
Seite 20: Safety Information
Safety Information 1 Safety Information Please read this operating instruction manual thoroughly. Intended use The telephone is designed for telephoning via the Internet. Any other use is considered unintended use. Unauthorised modification or reconstruction is not permitted. Under no circumstances open the device or complete any repair work yourself. -
Seite 21: Putting The Telephone Into Operation
Putting the Telephone into Operation 2 Putting the Telephone into Operation Safety information Caution: It is essential to read the Safety Information in Chapter 1 before starting up. Checking the package contents The material supplied includes 1 telephone with USB cable, 1 operating manual ,1 installation CD and 1 bag. Batteries are not necessary because electricity is supplied to the USB telephone from the PC via the USB cable. -
Seite 22: Installation
Installation 3 Installation Introduction VolP (Voice over Internet Protocol) is a technology which uses the Internet to transmit telephone conversations. Analogue voice signals are compressed and converted to a digital form. These digital signals are transmitted via com- puter networks or the Internet. Under the corresponding conditions, VolP can be used to telephone free of charge. It may only be necessary for payment to cover the costs of your Internet provider! As a result, VolP represents an interesting alternative to traditional telephony. -
Seite 23: Connection Status
Updating VoIP drivers New drivers are being developed continuously. When new drivers become available for your telephone, they can be downloaded from the manufacturer’s homepage. Visit the manufacturer’s homepage www.audioline.de. Load the current driver for your telephone. Deinstall all the existing VoIP drivers on the PC before installing new VoIP drivers. -
Seite 24: Configuration
Configuration 4 Configuration All the necessary configurations for the telephone are made via the application software used or your operating system. If this is not done automatically, please carry out the following steps. The names of the various menu options and buttons may vary slightly according to the different operating systems, e.g. -
Seite 25: Operating Elements
Operating Elements Configuring Windows XP / 2000 This is used to select the devices you want for other audio applications (e.g. Windows Sounds). Open the Start menu. Select Settings, Control Panel and then Sounds and Audio Devices. Click on the Audio tab control. Select the device to be used from the Default Device pulldown menu. -
Seite 26: Operating The Telephone
Operating the Telephone 6 Operating the Telephone Display and notation of operating sequences ë Enter digits or letters Press the button depicted briefly 2 sec * Press the button depicted for 2 seconds {í} Telephone rings ¹ Take the call ‹... - Seite 27 Telephoning Using Skype™ Ending a call ‹ End the call Making a call Ü Ü several times, if necessary Open the Contacts" menu + or ,, ¹ Select the contact required and dial the number It is not possible to dial emergency numbers with Skype™! Please use a conventional telephone line for this.
- Seite 28 Contacts Callback The Skypet application software saves the phone numbers of incoming calls taken, outgoing calls, missed calls and voice messages received (voicemails) in the History" tab control. Ü, Ü several times if necessary Open the History" tab register + or ,, ¹ Select the contact required and dial the number Contacts Calling contacts in the Contacts list...
-
Seite 29: Adjusting The Receiver Volume
Contacts Adjusting the receiver volume The volume can be adjusted to one of settings during a call. + or , Select the required volume The receiver volume and microphone volume can be adjusted by means of the USB Wideband Phone Set- tings menu. -
Seite 30: In Case Of Problems
In Case of Problems 8 In Case of Problems Service Hotline Should problems arise with the telephone, please refer to the following information first. In the case of technical prob- lems, you can also contact our hotline service, tel. 0180 5 001388 (cost via Telekom at time of going to print: 14 ct/min). In the case of claims under the terms of guarantee, contact your sales outlet. - Seite 31 In Case of Problems The caller cannot − Ensure the Muting function is deactivated. hear you − Adjust the microphone volume (USB Wideband Phone Settings). The Contacts list − Close the Voicemail list and try again. cannot be opened The Voicemail list −...
-
Seite 32: Technical Properties
Technical Properties 9 Technical Properties Technical data Feature Value Standard USB wideband telephone Power supply USB−PC connection Permissible ambient temperature 10°C to 30°C Permissible relative humidity 20% to 75% System requirements for Skype™ Operating system Windows XP, Windows 2000 Ports USB port USB1.1 or USB2.0 RAM memory 128 mb RAM or more... - Seite 33 To view the complete Declaration of Conformity, please refer to the free download available on our web site, www.audioline.de. Information on software and hardware names The software and hardware names which appear in this document are registered trademarks and, as such, are subject to the applicable legal regulations.
-
Seite 34: Maintenance / Guarantee
Never use cleaning agents or solvents. Guarantee AUDIOLINE equipment is produced and tested according to the latest production methods. Carefully selected materials and highly developed technology ensure perfect functioning and a long service life. The terms of guarantee do not apply where the cause of equipment malfunction is the fault of the telephone network operator or any interposed private branch extension system. - Seite 35 Notizen Notizen...
-
Seite 36: Wichtige Garantiehinweise
Wichtige Garantiehinweise Die Garantiezeit für Ihr AUDIOLINE − Produkt beginnt mit dem Kaufdatum. Ein Garantieanspruch besteht bei Mängeln, die auf Material− oder Herstellungsfehler zurückzuführen sind. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige...
