uWAgA:
• Wykonując własne kable, postępuj zgodnie z rys. 2 i 3. Nie podłączaj ekranu kabla do zacisku uziemienia ani
nie pozwól, by ekran ten stykał się z zewnętrzną obudową złącza XLR. Uziemienie ekranu może spowodować
zwarcie i nieprawidłowe zachowanie się urządzeń.
Wyjście DMX-512
3-pin XLR
uWAgA SPECjAlnA: ZAKOŃCZEniE linii:
• W przypadku stosowania długich ciągów kablowych może być konieczne zastosowanie elementu zakończenia
linii (tzw. terminatora) w ostatnim urządzeniu, aby zapobiec nieprawidłowej pracy urządzeń.
Zastosowanie elementu zakończenia linii (nr kat. K3DMXT3) zmniejszy prawdopodobieństwo nieprawidłowej
pracy urządzeń.
• Niektórzy producenci wykorzystują do przesyłania danych złącza 5-pin XLR zamiast 3-pin. Urządzenia ze
złączami 5-pin XLR można stosować w linii DMX ze złączami 3-pin. Przy łączeniu standardowych złącz 5-pin XLR
w linii ze złączami 3-pin należy zastosować przejściówkę. Poniższa tabela przedstawia w sposób szczegółowy
prawidłowe użycie przejściówek.
5-pin XLR (gniazdo)
Pin 1: UZIEMIENIE (ekran)
Pin 2: Sygnał (-)
Pin 3: Sygnał (+)
Pin 4: Niewykorzystany
Pin 5: Niewykorzystany
3-pin XLR (gniazdo)
Pin 1: UZIEMIENIE (ekran)
Pin 2: Sygnał (-)
Pin 3: Sygnał (+)
wspólne
Zastosowanie zakończenia linii zmniejszy
prawdopodobieństwo wystąpienia problemów
z transmisją sygnału i zakłóceniami. Zaleca
się podłączenie elementu zakończenia linii
DMX (rezystor 120 Ω, 1/4 W) pomiędzy
wyprowadzenia 2 (DMX-) i 3 (DMX+) ostatniego
z urządzeń.

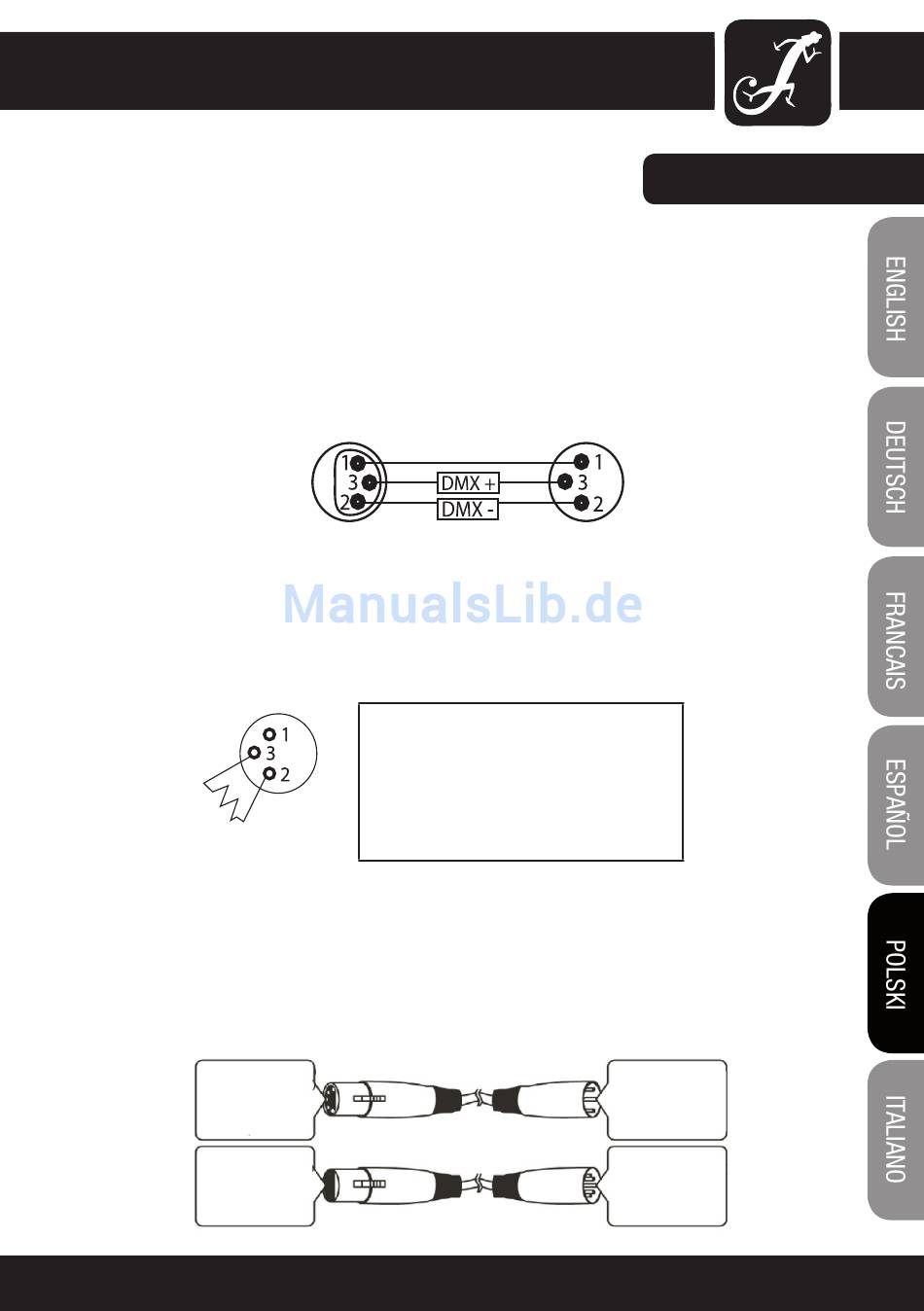

KABLE DMX:
Wejście DMX-512
3-pin XLR
3-pin XLR (gniazdo)
Pin 1: UZIEMIENIE (ekran)
Pin 2: Sygnał (-)
Pin 3: Sygnał (+)
5-pin XLR (gniazdo)
Pin 1: UZIEMIENIE (ekran)
Pin 2: Sygnał (-)
Pin 3: Sygnał (+)
Pin 4: Niewykorzystany
Pin 5: Niewykorzystany
