Cameo LED Multi PAR CLMPAR1 Bedienungsanleitung Seite 49

AttEntiOn :

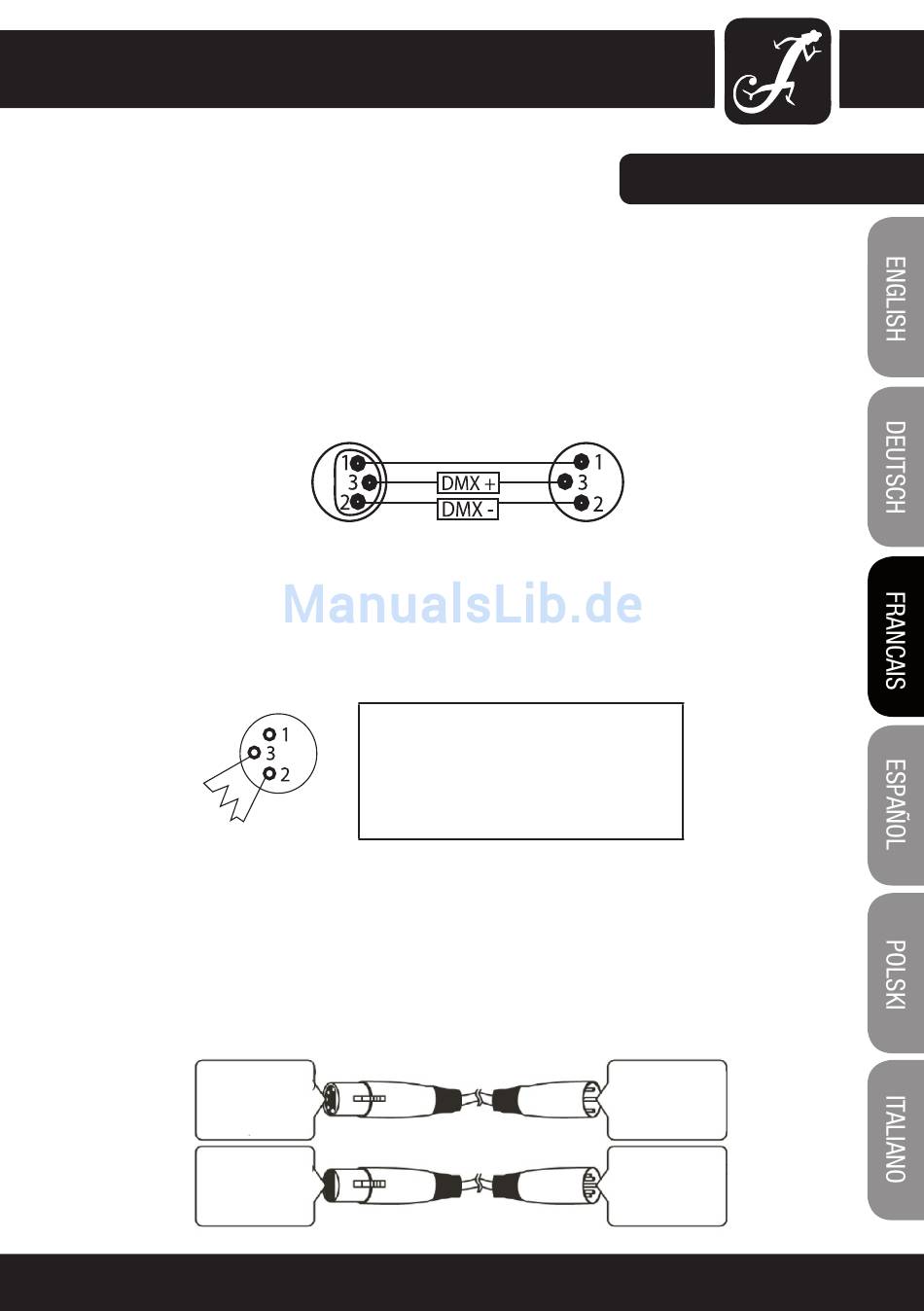

• Si vous confectionnez vos câbles vous-même, conformez-vous aux Figures 2 et 3. Ne raccordez pas le
blindage du câble à la cosse de masse, et ne laissez pas le blindage entrer en contact avec l'enceinte extérieure
du connecteur XLR. La mise du blindage à la masse peut provoquer un court-circuit ou un comportement
erratique.
sortie DMX-512
XLR à 3 broches
REMARQuE SPÉCiAlE : tERMinAiSOn DE lA lignE :
• Si vous tirez de grandes longueurs de câbles, il convient de brancher un terminateur sur le dernier appareil de
la chaîne, afin d'éviter un comportement erratique.
L'utilisation d'un terminateur de câble (référence K3DMXT3) permet d'éviter ce problème.
• Certains fabricants utilisent, pour la transmission des données, des connecteurs XLR à 5 broches au lieu des
connecteurs XLR à 3 broches. Les appareils équipés de prises XLR à 5 broches peuvent être raccordés dans une
ligne DMX à XLR à 3 broches. Pour insérer des appareils équipés de connecteurs XLR à 5 broches dans une ligne
utilisant des XLR à 3 broches, il faut utiliser des câbles adaptateurs. Le schéma ci-dessous indique le brochage
d'un tel câble de conversion :
Embase XLR à 5 broches
Broche 1 : Masse (blindage)
Broche 2 : Signal (-)
Broche 3 : Signal (+)
Broche 4 : N/C
Broche 5 : N/C
Embase XLR à 3 broches
Broche 1 : Masse (blindage)
Broche 2 : Signal (-)
Broche 3 : Signal (+)
commun
Le terminateur réduit les problèmes de
transmission du signal et les interférences.
Il est recommandé de toujours brancher un
terminateur DMX (résistance de 120 ohms,
1/4 W) entre la broche 2 (DMX-) et la broche 3
(DMX+) du dernier appareil de la chaîne.
CÂBLES DMX :
entrée DMX-512
XLR à 3 broches
Embase XLR à 3 broches
Broche 1 : Masse (blindage)
Broche 2 : Signal (-)
Broche 3 : Signal (+)
Embase XLR à 5 broches
Broche 1 : Masse (blindage)
Broche 2 : Signal (-)
Broche 3 : Signal (+)
Broche 4 : N/C
Broche 5 : N/C
49
