n.B.:

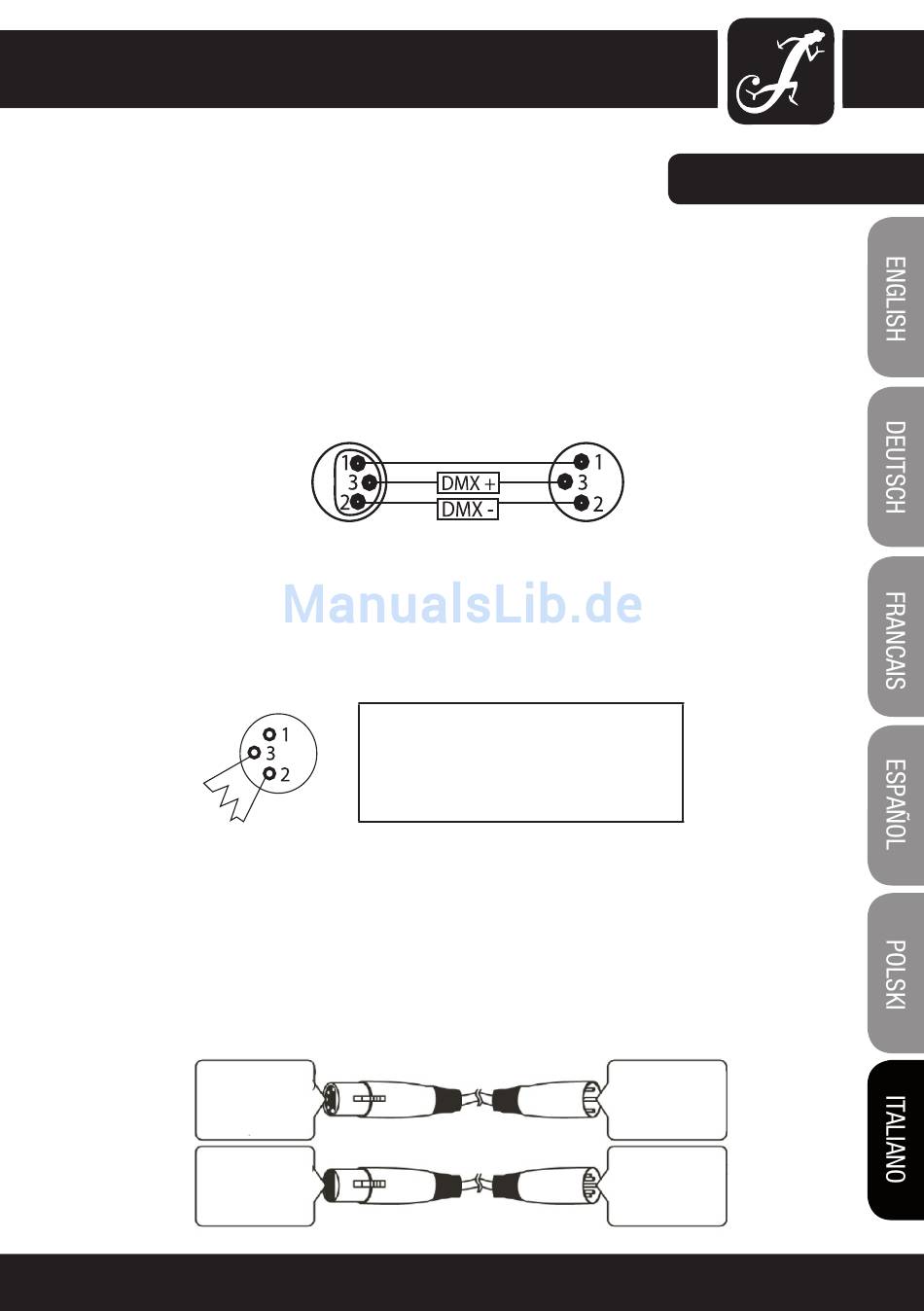

• Assicurarsi di seguire le istruzioni riportate nelle figure 2 e 3 quando si procede alla fabbricazione dei propri
cavi. Non collegare il conduttore schermato del cavo al capocorda di messa a terra ed evitare che il conduttore
schermato venga a contatto con il rivestimento esterno del connettore XLR. La messa a terra della schermatura
potrebbe provocare un corto circuito o un malfunzionamento.
uscita DMX-512
XLR tripolare
iMPORtAntE! tERMinAZiOnE Di linEA:
• quando si utilizzano cavi molto lunghi potrebbe essere necessario utilizzare un terminatore sull'ultima unità per
evitare malfunzionamenti.
Utilizzando un terminatore per cavi (art. n. K3DMXT3) si riduce il rischio di malfunzionamenti.
• Alcuni produttori utilizzano connettori XLR pentapolari per la trasmissione dati al posto dei connettori tripolari.
Gli apparecchi dotati di connettori XLR pentapolari possono essere utilizzati in una linea DMX con XLR tripolari.
Quando si collega un connettore XLR pentapolare standard ad una linea tripolare è necessario utilizzare un
adattatore. Nel grafico sottostante sono indicate le corrette conversioni dei cavi.
XLR pentapolare
(presa)
Pin 1: gND (schermo)
Pin 2: segnale (-)
Pin 3: segnale (+)
Pin 4: N/C
Pin 5: N/C
XLR tripolare (presa)
Pin 1: gND (schermo)
Pin 2: segnale (-)
Pin 3: segnale (+)
comune
Il terminatore riduce i problemi di trasmissione
del segnale e le interferenze. È sempre
consigliabile collegare un terminatore DMX
(resistenza 120 ohm 1/4W) tra il pin 2 (DMX-) e
il pin 3 (DMX+) dell'ultimo apparecchio.
CAVi DMX:
entrata DMX-512
XLR tripolare
XLR tripolare (presa)
Pin 1: gND (schermo)
Pin 2: segnale (-)
Pin 3: segnale (+)
XLR pentapolare
(presa)
Pin 1: gND (schermo)
Pin 2: segnale (-)
Pin 3: segnale (+)
Pin 4: N/C
Pin 5: N/C
