D-Link Express EtherNetwork DI-604 Handbuch Seite 11

Produktbeschreibung

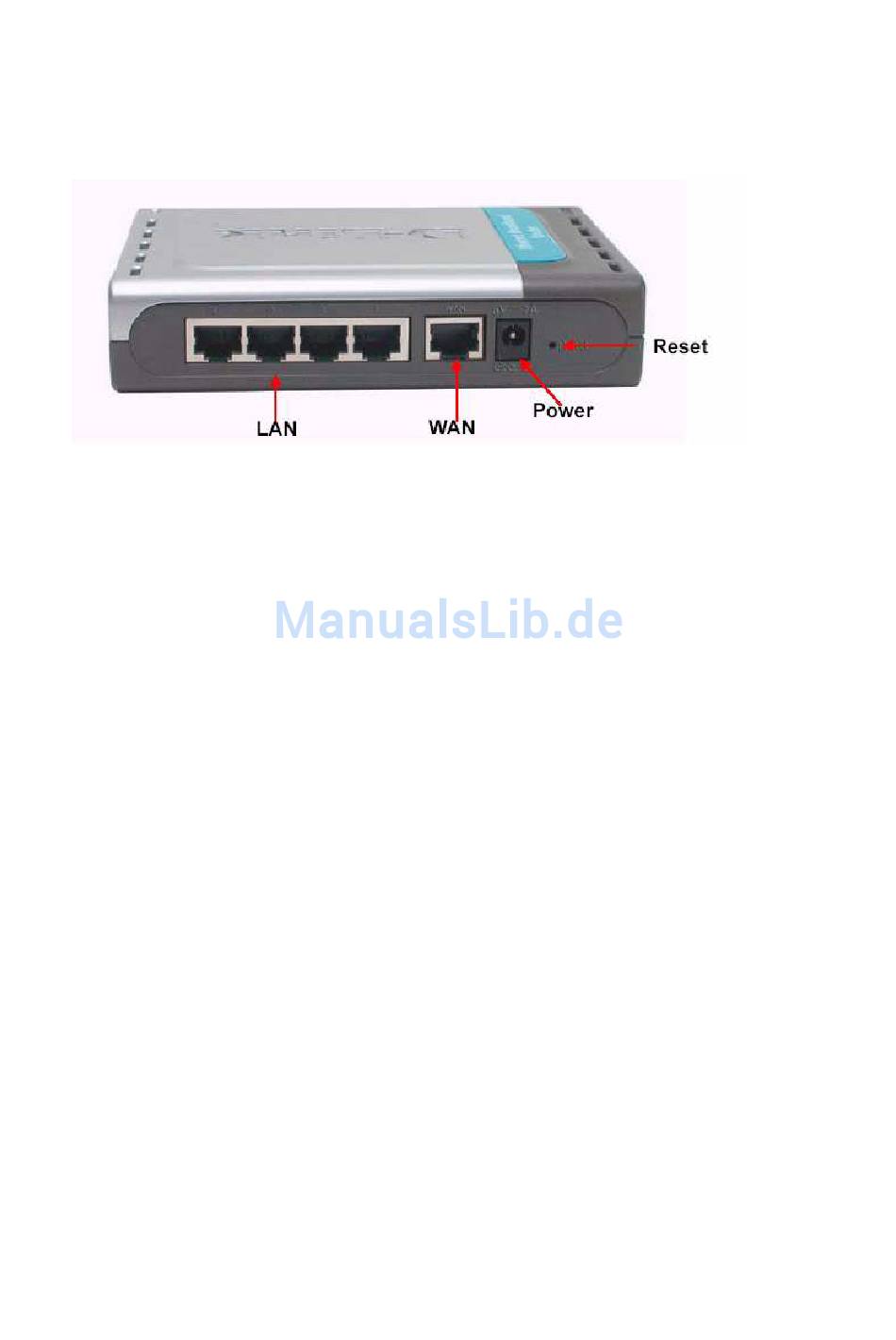

Rückseite
Reset Setzt das DI-604 auf Werkseinstellungen zurück (ca. 10 Sekunden gedrückt halten um
das Gerät zu resetten).
LAN LAN Anschlüsse (CAT5 FastEthernet RJ-45 Kabel). Die LED
PORTS leuchtet stetig, wenn ein Anschluss zu einem Hub, Switch oder
1-4 mit Netzwerk-Adaptern ausgestatteten, Computern in Ihrem Netzwerk (LAN) verbunden
ist.
WAN WAN Anschluss (CAT5 FastEthernet RJ-45 Kabel). Schließen Sie hier Ihr Kabel- oder
DSL-Modem an. (Je nach Modem wird ein gekreuztes oder gerades Kabel benötigt. Bitte
lesen Sie die Installationsanleitung Ihres Modems.)
Power Schließen Sie zunächst das eine Ende des mitgelieferten Netzteils an der Buchse
auf der Rückseite des DI-604 an, anschließend stecken Sie das andere Ende in eine
Steckdose ein.
11
