D-Link Express EtherNetwork DI-604 Handbuch
  1. Anleitungen
  2. Marken
  3. D-Link Anleitungen
  4. Netzwerkrouter
  5. Express EtherNetwork DI-604
  6. Handbuch
D-Link Express EtherNetwork DI-604 Handbuch

D-Link Express EtherNetwork DI-604 Handbuch

Vorschau ausblenden Andere Handbücher für Express EtherNetwork DI-604:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Express EtherNetwork
DI-604
TM

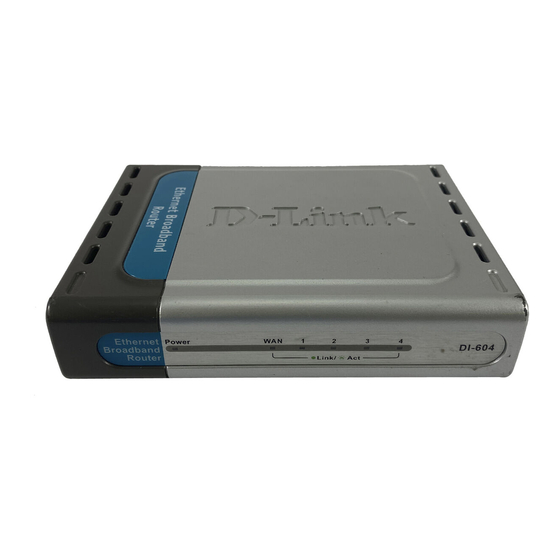

4-Port Ethernet Breitband Router
Handbuch
Rev. 040903
Building Networks for People
