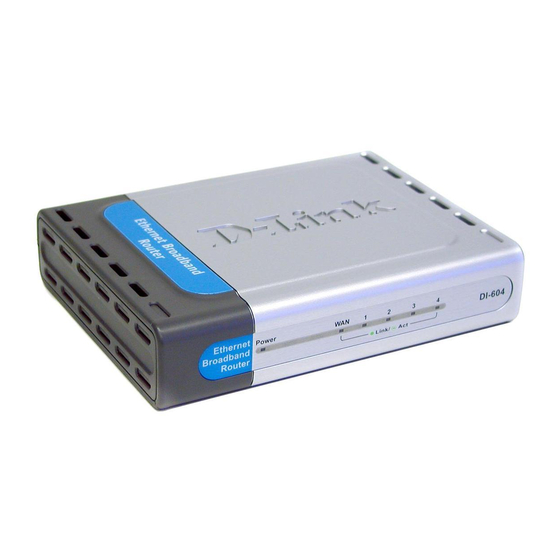

Anschluß des DI-604 an das lokale, bereits vorhandene Netzwerk
Schließen Sie das Gerät mittels dem mitgelieferten Adapter an den Strom an.
Verbinden Sie Das DSL-Modem mit dem WAN Port des DI-604
Die WAN-LED auf der Gerätevorderseite muß nun leuchten.
Verbinden Sie nun einen PC, der mit einer Ethernet LAN Karte ausgerüstet ist mit einem der
LAN-Ports des DI-604
Achten Sie darauf, dass Sie immer 1:1 Patchkabel Cat.5 verwenden
Bei Verwendung von Cross-Kabeln kommt keine Verbindung zustande.

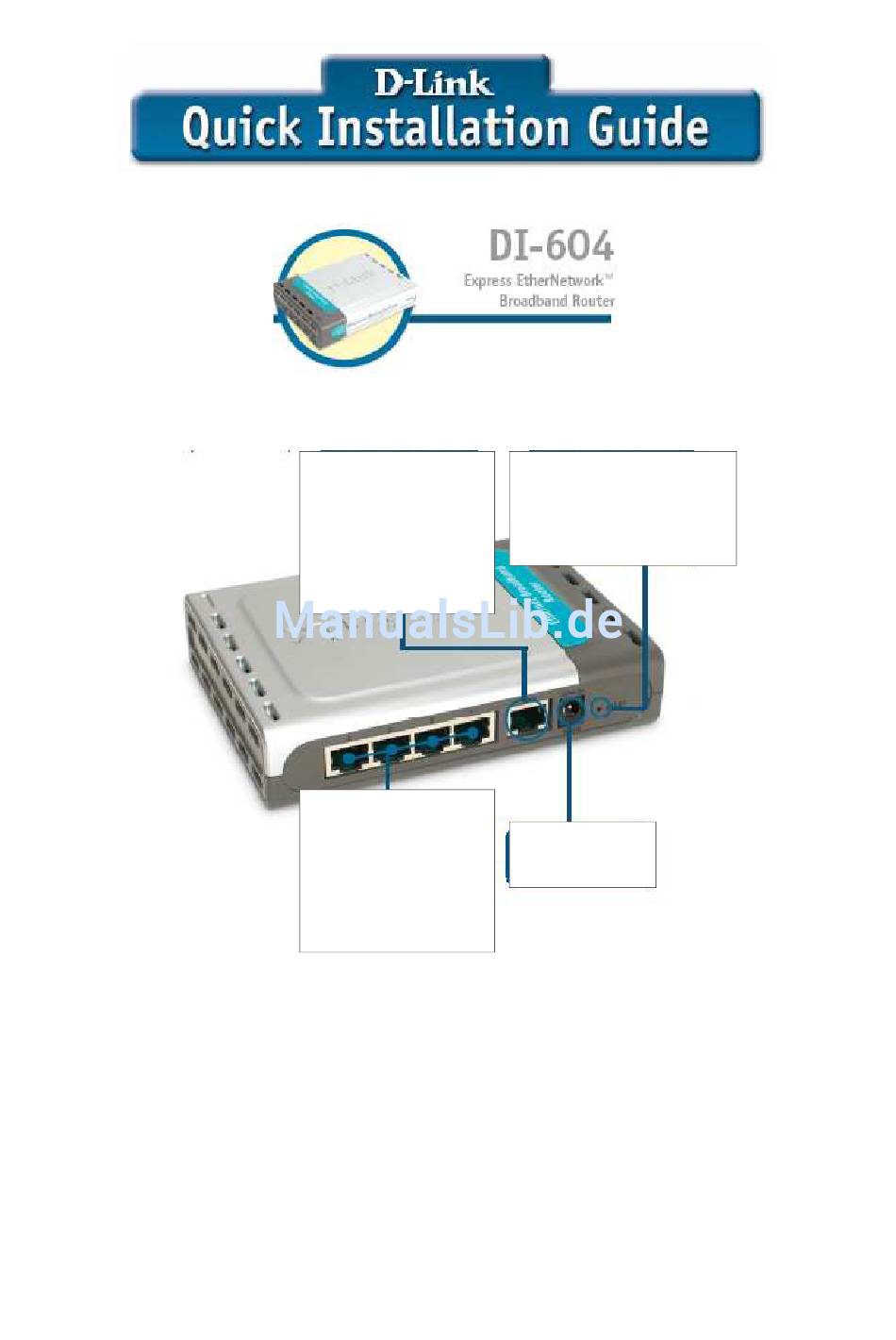

Im folgenden Bild sehen Sie die Verbindungsmöglichkeiten, die Sie mit dem DI-604 haben.
Beginn der Installation:
WAN-Port
Hier wird das DSL-
Modem eingesteckt
LAN-Ports
Hier werden PC's mit
Netzwerkkarte
angeschlossen
Reset – Taste
Hier kann das Gerät auf
Werkseinstellungen
zurückgesetzt werden
Stromanschluss
