Dieses Produkt kann mit jedem
aktuellen Webbrowser eingerichtet
werden (Internet Explorer 5.x,
Netscape Navigator 4.x).
Vor dem Start
Wenn Sie diesen Router erworben haben, um eine Hochgeschwindigkeits-
1.
Internetverbindung mit mehreren Computern gleichzeitig zu nutzen, müssen Sie entweder
über ein Ethernet-basiertes Kabelmodem oder über ein DSL-Modem sowie über einen
dafür eingerichteten Account bei einem Internet Provider (ISP) verfügen. Es wird empfohlen,
den DI-604 von dem mit dem Modem verbundenen Computer aus zu konfigurieren. Der DI-
604 Router übernimmt die Funktion eines DHCP-Servers und weist im Netzwerk die IP-
Adressen zu. Im Anhang am Ende dieser Kurzanleitung für die Installation bzw. im
Handbuch auf der CD-ROM finden Sie weitere Informationen zur automatischen
Zuweisung von IP-Adressen.
Überprüfen Sie den Verpackungsinhalt
Die folgenden Artikel gehören zum Lieferumfang des DI-604:
Sollte eines dieser Teile fehlen oder beschädigt sein, wenden Sie sich an Ihren Fachhändler.
© 2004 D-Link Systems, Inc. Alle Rechte vorbehalten. Marken und eingetragene Marken sind Eigentum ihrer jeweiligen

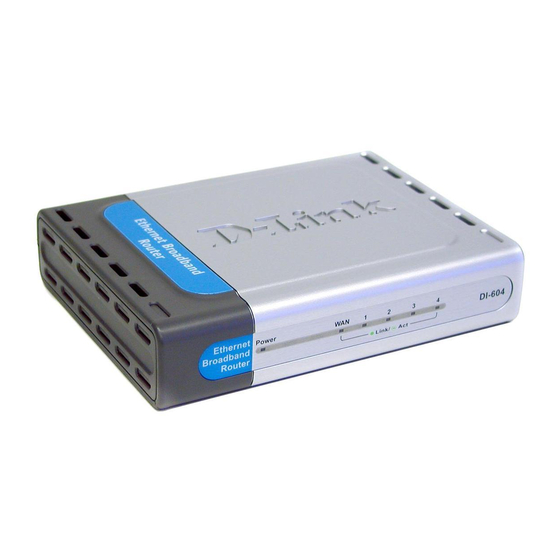

• DI-604 Ethernet-Breitband-Router
• CD-ROM mit Handbuch und Garantie
• Ethernetkabel (CAT5 UTP, ungekreuzt)
• Netzteil 5 V, 2 A
Inhaber. Änderungen vorbehalten.
DI-604
Express EtherNetwork™
Breitband-Router
Die Verwendung
eines Netzteils
mit abweichender
Spannung führt zur
Beschädigung des
Geräts und zum
Erlöschen der Garantie.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für D-Link DI-604
Inhaltszusammenfassung für D-Link DI-604
- Seite 1 Beschädigung des Geräts und zum Erlöschen der Garantie. Sollte eines dieser Teile fehlen oder beschädigt sein, wenden Sie sich an Ihren Fachhändler. © 2004 D-Link Systems, Inc. Alle Rechte vorbehalten. Marken und eingetragene Marken sind Eigentum ihrer jeweiligen Inhaber. Änderungen vorbehalten.
-
Seite 2: Breitband-Router Di-604 Mit Dem Netzwerk Verbinden
Verbindung hergestellt wurde. Verbinden Sie ein Ende des Ethernet-Kabels mit dem LAN-Anschluss 1 auf der Rückseite des DI-604 und das andere Ende mit einem freien Ethernet- Anschluss an der Netzwerkkarte des Computers, mit dem Sie die Konfiguration des DI-604 durchführen. Die LED-Betriebsanzeige für den LAN- Anschluss 1 leuchtet und zeigt dadurch an, dass eine Verbindung hergestellt wurde. -
Seite 3: Weitere Computer Mit Dem Di-604 Breitband-Router Verbinden
Weitere Computer mit dem DI-604 Breitband-Router verbinden Verbinden Sie die Computer über Ethernet-Kabel (CAT5 UTP, ungekreuzt) mit einem der drei verbleibenden Ethernet-Anschlüsse auf der Rückseite des DI-604. LEDs für LAN-Anschlüsse. Für jeden LAN-Anschluss auf der Rückseite des DI-604 gibt es eine entsprechende Betriebsanzeige auf der Vorderseite des Routers. -
Seite 4: Using The Setup Wizard
Using The Setup Wizard Starten Sie den Webbrowser, und geben „http://192.168.0.1“ das Adressfeld ein. Drücken Sie anschließend die Eingabetaste. Das Anmelde- dialogfeld wird angezeigt. Geben Sie im Feld „Username“ den Benutzernamen „admin“ ein, und lassen Sie das Feld „Password“ frei. Klicken Sie auf “OK“... - Seite 5 Der folgende Bildschirm wird angezeigt: Klicken Sie auf “Next“ Schritt 1 – Legen Sie Ihr neues Kennwort fest. Sie haben die Möglichkeit, ein Kennwort einzurichten. Klicken Sie auf “Next“ Schritt 2 – Wählen Sie Ihre Zeitzone. Klicken Sie auf “Next“...
-
Seite 6: Der Setup-Assistent
Der Setup-Assistent (Fortsetzung) Wählen Sie die Art der Internetverbindung für den Router. Wählen Sie eine dieser Optionen. Wenn Sie unsicher sind, welche Option die richtige ist, wenden Sie sich an Ihren Internetdiensteanbieter. Klicken Sie “Next“ Wenn Sie „Dynamic IP Address“ wählen, wird folgendes Fenster angezeigt: Klicken Sie auf... - Seite 7 Wenn Ihr Internetdiensteanbieter eine statische IP-Adresse vorgibt und Sie die Option „Static IP Address“ gewählt haben, wird das folgende Fenster angezeigt: Geben Sie die IP-Adresse Verwenden Sie und die zugehörigen Daten nicht die hier ein. Diese erhalten Sie von gezeigten Nummern. Ihrem Internet Provider.
- Seite 8 Wenn Ihr Internetdiensteanbieter PPTP verwendet und diese Option aktiviert ist, wird das folgende Fenster angezeigt. Wählen Sie den WAN- Typ gemäß den Vorgaben Ihres Internetdiensteanbieters. Klicken Sie auf “Next“ Wenn Ihr Internetdiensteanbieter PPTP verwendet und diese Option aktiviert ist, wird das folgende Fenster angezeigt.
- Seite 9 Wenn Ihr Internetdiensteanbieter BigPond Cable verwendet und diese Option aktiviert ist, wird das folgende Fenster angezeigt. Geben Sie den Benutzernamen und das Kennwort gemäß den Vorgaben Ihres Internetdiensteanbieters ein. Klicken Sie auf “Next“...
- Seite 10 Die Installation ist abgeschlossen! Klicken Sie auf „Restart“ Klicken Sie auf „Close“ Abschließend wird wieder die Registerkarte „Home“ angezeigt.
-
Seite 11: Internetverbindung Testen
Internetverbindung testen Klicken Sie „Exit“ Starten Sie Ihren Webbrowser erneut (Internet Explorer oder Netscape Navigator), und rufen Sie eine beliebige Webseite auf. Auf diese Weise können Sie prüfen, ob die Verbindung mit dem Internet funktioniert. Weitere Informationen, zum Beispiel zu zusätzlichen Einstellungen, finden Sie auf den... - Seite 12 Microsoft Windows XP: Klicken Sie auf „Start“. Klicken Sie anschließend mit der rechten Maustaste auf „Netzwerkumgebung“, und wählen Sie „Eigenschaften“. Doppelklicken Sie auf die Netzwerkverbindung des Ethernet-Adapters (im Beispiel D-Link DFE-530TX+). Klicken Sie auf „Internet Protokoll (TCP/IP)“ Klicken Sie auf „Eigenschaften“...
- Seite 13 Unter Macintosh OS X: Öffnen Sie das Apple Menü, und wählen Sie „System-Eigenschaften“. Klicken Sie auf „Netzwerk“. Wählen Sie im Pull- down-Menü „Anzeigen“ den Eintrag „Integriertes Ethernet“. Wählen Sie im Pull- down-Menü „Konfigurieren“ den Eintrag „DHCP verwenden“. Klicken Sie auf „Jetzt übernehmen“...
-
Seite 14: Technische Unterstützung
0,12€/Min aus dem Festnetz der Deutschen Telekom. Telefonische technische Unterstützung erhalten Sie Montags bis Freitags von 08.00 bis 19.00 Uhr. Wenn Sie Kunde von D-Link außerhalb Deutschlands, Österreichs, der Schweiz und Osteuropas sind, wenden Sie sich bitte an die zuständige Niederlassung aus der Liste im Benutzerhandbuch.
