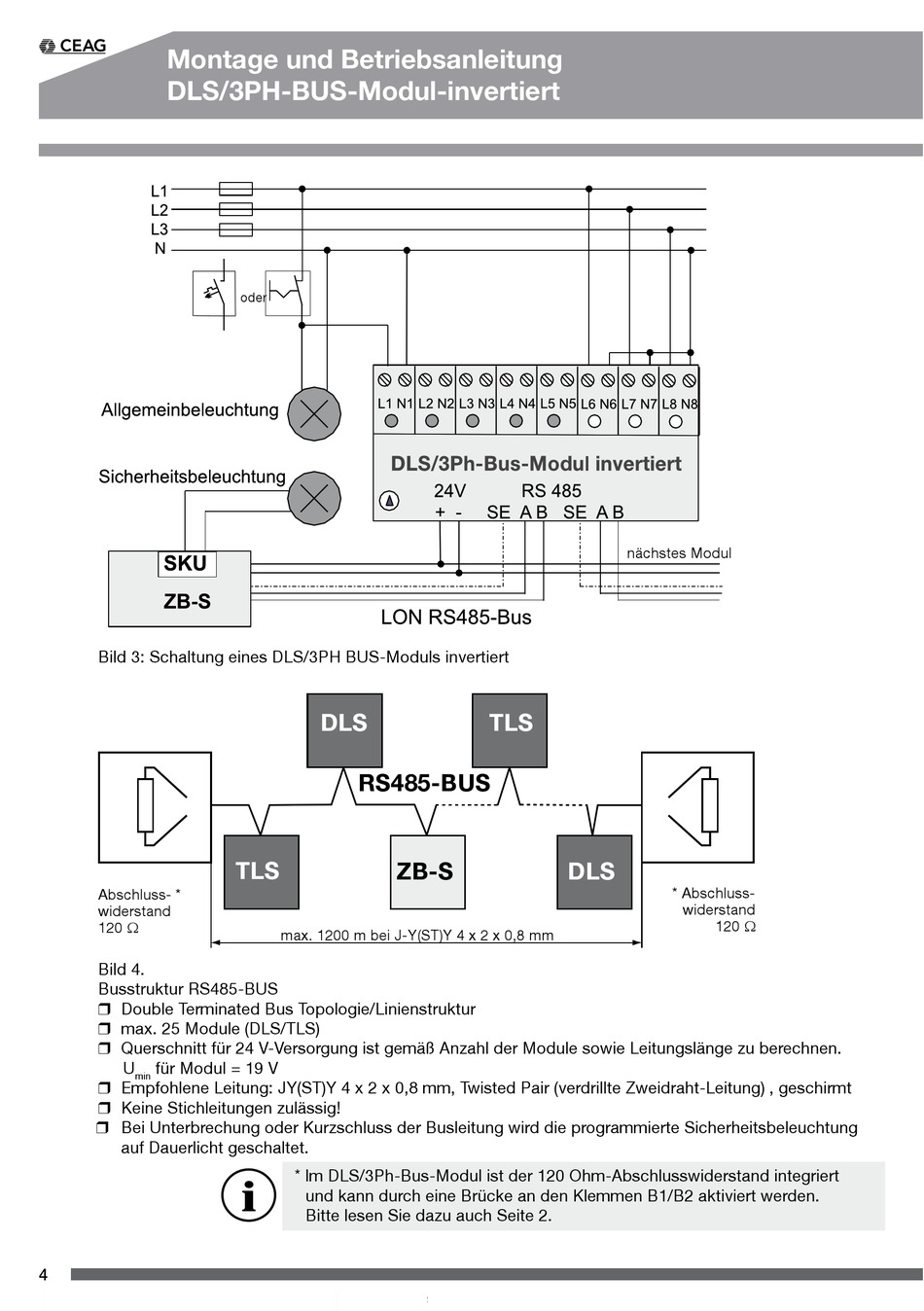

Montage und Betriebsanleitung
DLS/3PH-BUS-Modul-invertiert
Bild 3: Schaltung eines DLS/3PH BUS-Moduls invertiert
Abschluss- *
widerstand
120 Ω
Bild 4.
Busstruktur RS485-BUS
Double Terminated Bus Topologie/Linienstruktur
max. 25 Module (DLS/TLS)
Querschnitt für 24 V-Versorgung ist gemäß Anzahl der Module sowie Leitungslänge zu berechnen.
U
für Modul = 19 V
min
Empfohlene Leitung: JY(ST)Y 4 x 2 x 0,8 mm, Twisted Pair (verdrillte Zweidraht-Leitung) , geschirmt
Keine Stichleitungen zulässig!
Bei Unterbrechung oder Kurzschluss der Busleitung wird die programmierte Sicherheitsbeleuchtung
auf Dauerlicht geschaltet.
4
oder
DLS
RS485-BUS
TLS
ZB-S
max. 1200 m bei J-Y(ST)Y 4 x 2 x 0,8 mm
* Im DLS/3Ph-Bus-Modul ist der 120 Ohm-Abschlusswiderstand integriert
und kann durch eine Brücke an den Klemmen B1/B2 aktiviert werden.
Bitte lesen Sie dazu auch Seite 2.
nächstes Modul
TLS
DLS
* Abschluss-
widerstand
120 Ω
