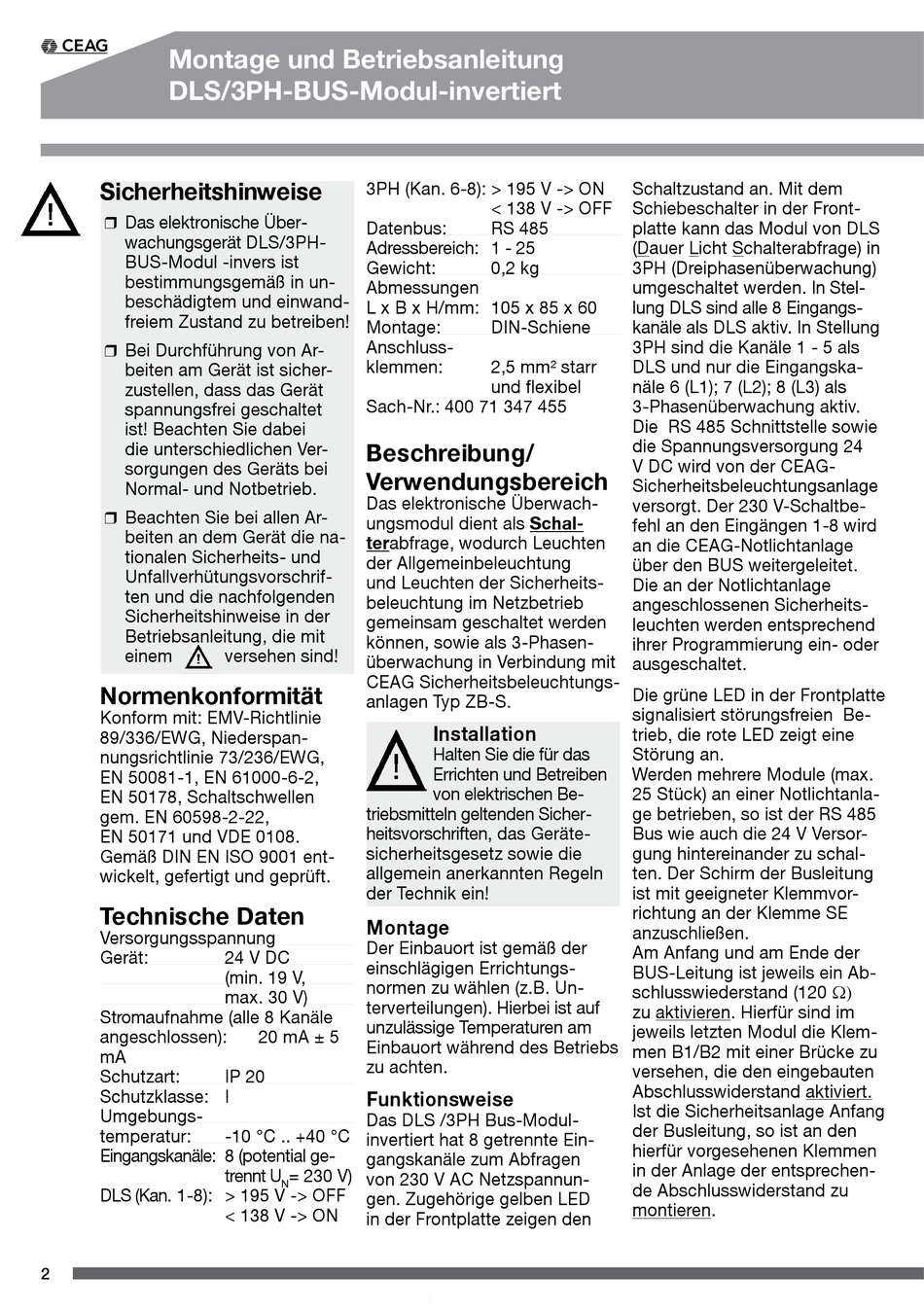

Montage und Betriebsanleitung
DLS/3PH-BUS-Modul-invertiert
Sicherheitshinweise
Das elektronische Über-
wachungsgerät DLS/3PH-
BUS-Modul -invers ist
bestim mungs gemäß in un-
beschädigtem und einwand-
freiem Zustand zu betreiben!
Bei Durchführung von Ar-
beiten am Gerät ist sicher-
zustellen, dass das Gerät
span nungs frei geschaltet
ist! Beachten Sie dabei
die unter schiedlichen Ver-
sorgungen des Geräts bei
Normal- und Notbetrieb.
Beachten Sie bei allen Ar -
beiten an dem Gerät die na-
tionalen Sicherheits- und
Unfallverhütungsvorschrif-
ten und die nachfolgenden
Sicherheitshinweise in der
Betriebsanleitung, die mit
einem
Normenkonformität
Konform mit: EMV-Richtlinie
89/336/EWG, Niederspan-
nungsrichtlinie 73/236/EWG,
EN 50081-1, EN 61000-6-2,
EN 50178, Schaltschwellen
gem. EN 60598-2-22,
EN 50171 und VDE 0108.
Gemäß DIN EN ISO 9001 ent-
wickelt, gefertigt und geprüft.
Technische Daten
Versorgungsspannung
Gerät:
Stromaufnahme (alle 8 Kanäle
an geschlossen):
mA
Schutzart:
Schutzklasse: I
Umgebungs-
temperatur:
Eingangskanäle: 8 (potential ge-
DLS (Kan. 1-8): > 195 V -> OFF
2
3PH (Kan. 6-8): > 195 V -> ON
Datenbus:
Adressbereich: 1 - 25
Gewicht:
Abmessungen
L x B x H/mm: 105 x 85 x 60
Montage:
Anschluss-
klemmen:
Sach-Nr.: 400 71 347 455
Beschreibung/
Verwendungsbereich
Das elektronische Über wach-
ungs modul dient als Schal-
terabfrage, wodurch Leuchten
der Allgemeinbeleuchtung
und Leuchten der Sicherheits-
beleuchtung im Netzbetrieb
gemeinsam geschaltet werden
können, sowie als 3-Phasen-
versehen sind!
überwachung in Verbindung mit
CEAG Sicherheitsbeleuchtungs-
anlagen Typ ZB-S.
triebs mitteln geltenden Sicher-
heits vorschriften, das Geräte -
sicherheitsgesetz sowie die
allgemein anerkannten Regeln
der Technik ein!
Montage
Der Einbauort ist gemäß der
24 V DC
einschlägigen Errichtungs-
(min. 19 V,
normen zu wählen (z.B. Un-
max. 30 V)
terverteilungen). Hierbei ist auf
unzulässige Temperaturen am
20 mA ± 5
Einbauort während des Betriebs
zu achten.
IP 20
Funktionsweise
Das DLS /3PH Bus-Modul-
-10 °C .. +40 °C
invertiert hat 8 getrennte Ein-
gangskanäle zum Abfragen
trennt U
= 230 V)
von 230 V AC Netzspannun-
N
gen. Zugehörige gelben LED
< 138 V -> ON
in der Frontplatte zeigen den
< 138 V -> OFF
RS 485
0,2 kg
DIN-Schiene
2,5 mm² starr
und flexibel
Installation
Halten Sie die für das
Errichten und Betreiben
von elektrischen Be-
Schaltzustand an. Mit dem
Schiebeschalter in der Front-
platte kann das Modul von DLS
(Dauer Licht Schalterabfrage) in
3PH (Dreiphasenüberwachung)
umgeschaltet werden. In Stel-
lung DLS sind alle 8 Eingangs-
kanäle als DLS aktiv. In Stellung
3PH sind die Kanäle 1 - 5 als
DLS und nur die Eingangska-
näle 6 (L1); 7 (L2); 8 (L3) als
3-Phasenüberwachung aktiv.
Die RS 485 Schnittstelle sowie
die Spannungsversorgung 24
V DC wird von der CEAG-
Sicherheitsbeleuch tungs anlage
versorgt. Der 230 V-Schaltbe-
fehl an den Eingängen 1-8 wird
an die CEAG-Notlichtanlage
über den BUS weitergeleitet.
Die an der Notlichtanlage
angeschlossenen Sicherheits-
leuchten werden entsprechend
ihrer Programmierung ein- oder
ausgeschaltet.
Die grüne LED in der Frontplatte
signalisiert störungsfreien Be-
trieb, die rote LED zeigt eine
Störung an.
Werden mehrere Module (max.
25 Stück) an einer Notlichtanla-
ge betrieben, so ist der RS 485
Bus wie auch die 24 V Versor-
gung hintereinander zu schal-
ten. Der Schirm der Busleitung
ist mit geeigneter Klemmvor-
richtung an der Klemme SE
anzuschließen.
Am Anfang und am Ende der
BUS-Leitung ist jeweils ein Ab-
schlusswiederstand (120 Ω)
zu aktivieren. Hierfür sind im
jeweils letzten Modul die Klem-
men B1/B2 mit einer Brücke zu
versehen, die den eingebauten
Abschlusswiderstand aktiviert.
Ist die Sicherheitsanlage Anfang
der Busleitung, so ist an den
hierfür vorgesehenen Klemmen
in der Anlage der entsprechen-
de Abschlusswiderstand zu
montieren.
