Anschliessen von MovieBox DV
Im Folgenden erhalten Sie Informationen darüber, wie Sie Ihre Videogeräte
an die MovieBox DV anschliessen können. Voraussetzung sind die
entsprechenden Kabel.
Wichtig Bitte vergewissern Sie sich vor dem Anschliessen von Geräten
darüber, dass PC, MovieBox DV sowie alle verwendeten Videogeräte
AUSGESCHALTET sind.
A
NSCHLIESSEN VON

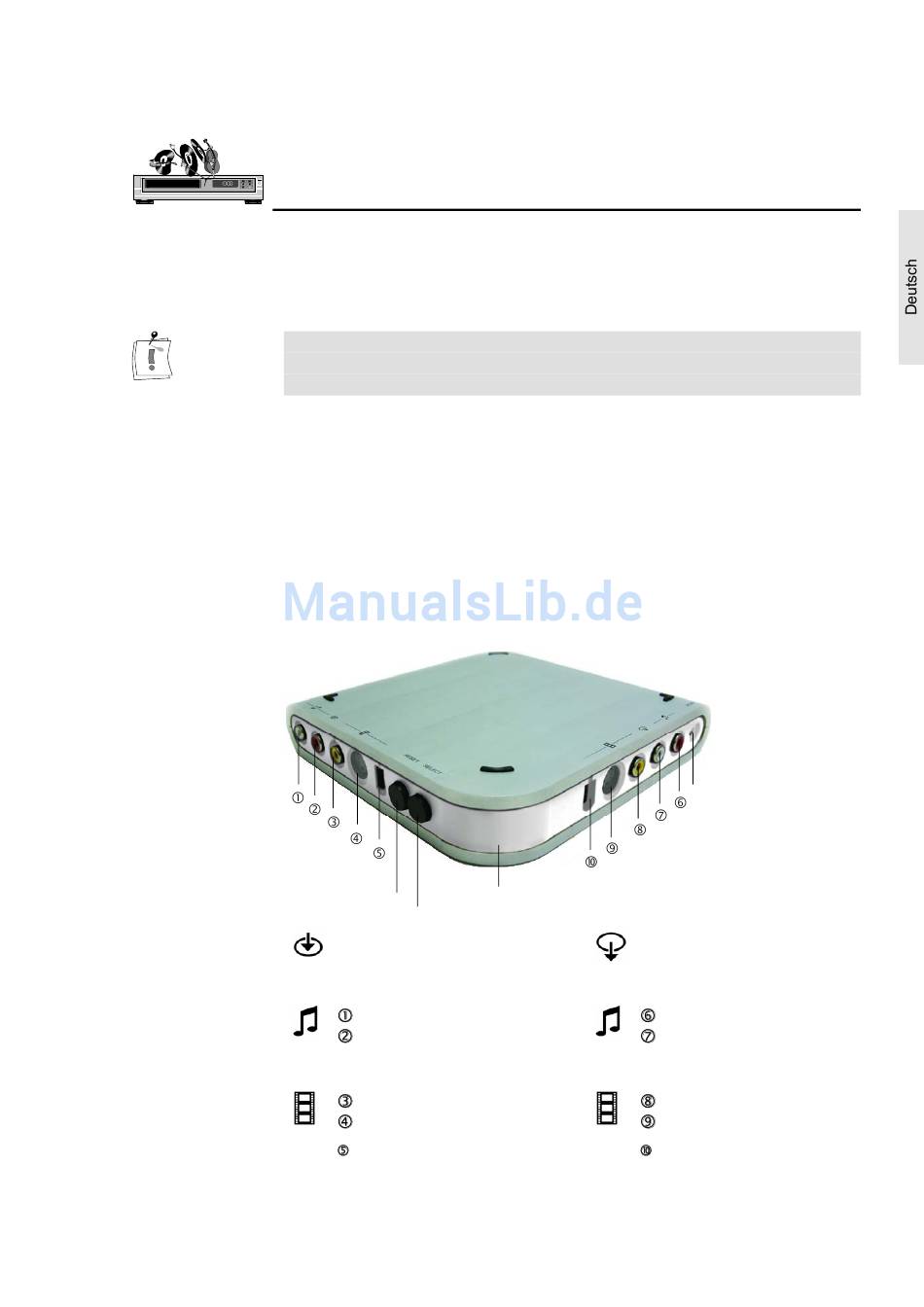

Anhand der nachfolgenden Abbildung können Sie erkennen, wie Sie die
MovieBox DV mit Ihrem PC und dem vorhandenen Videoequipment
verbinden können.
Zurücksetzen
G
ERÄTEN
Frontabdeckung
Auswahl Betriebsmodus
Eingänge
Audio-Eingang
Links
Rechts
Video-Eingang
Composite
S-Video
DV Anschluß A
und Videogeräten
Stromversorgung
Ausgänge
Audio-Ausgang
Rechts
Links
Video-Ausgang
Composite
S-Video
DV Anschluß B
Kurzanleitung
