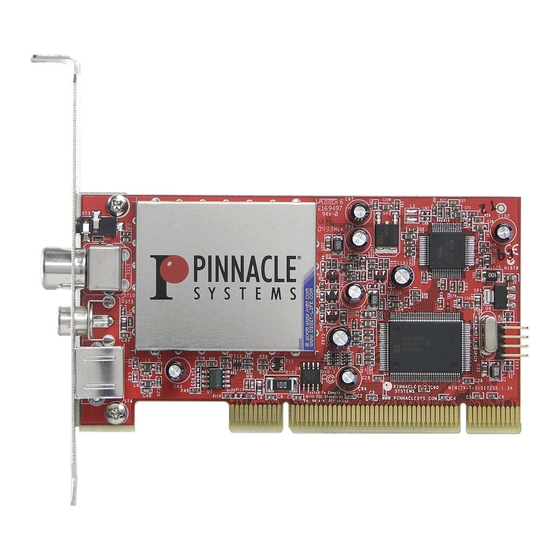

Pinnacle PCTV 300i Handbuch
Inhaltsverzeichnis
Verwandte Anleitungen für Pinnacle PCTV 300i
Inhaltszusammenfassung für Pinnacle PCTV 300i
- Seite 1 PCTV 300i Hardware...
- Seite 2 Anwender angestrebten Nutzen erbringen. Die Benennung von Eigenschaften ist nicht als Zusicherung zu verstehen. Pinnacle Systems GmbH behält sich das Recht vor, Änderungen an dem Inhalt des Handbuchs vorzunehmen, ohne damit die Verpflichtung zu übernehmen, Dritten davon Kenntnis zu geben.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Systemvoraussetzungen ..................1 Computer-Hardware ..................1 Computer-Software.................... 1 Zu Ihrer Sicherheit....................2 Hardware installieren .................... 3 Installation vorbereiten ..................3 PCTV MediaCenter 300i Hardware einsetzen ..........4 Nach der Installation ..................4 Geräte anschließen ....................5 Tipps zur Antennenpositionierung ................ 6 Technische Daten .................... - Seite 4 Notizen...
-
Seite 5: Systemvoraussetzungen
Systemvoraussetzungen Damit Ihr PCTV MediaCenter 300i einwandfrei funktionieren kann, muss Ihr System die folgenden Voraussetzungen erfüllen: Computer-Hardware Prozessor Mindestens: Pentium III mit 1 GHz oder vergleichbarer AMD-Prozessor Empfohlen: Pentium IV mit 2 GHz oder vergleichbarer AMD-Prozessor Arbeitssspeicher Mindestens: 128 MByte RAM Empfohlen: 256 MByte RAM Festplatte IDE Festplatte mit Master Mode-Treibern und mit mindestens 5 GB freiem... -
Seite 6: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Sollten Sie Ihr PCTV MediaCenter 300i zusammen mit einem PC und somit fertig installiert erworben haben, überspringen Sie bitte die folgenden Kapitel in diesem Handbuch und lesen direkt ab Kapitel „Geräte anschließen“ weiter. Bevor Sie die Hardware installieren beachten Sie bitte im Interesse Ihrer Sicherheit und für eine einwandfreie Funktion Ihres PCTV MediaCenters 300i die folgenden Hinweise: Computerbaugruppen sind empfindlich gegen elektrostatische Aufladungen. -
Seite 7: Hardware Installieren
Hardware installieren Installation vorbereiten Zur Installation Ihrer Hardware benötigen Sie einen Schraubendreher. Leiten Sie eventuelle elektrostatische Ladung von Ihrem Körper ab, indem Sie das Netzteilgehäuse berühren. Schalten Sie bitte den Rechner und alle angeschlossenen Peripheriegeräte aus. Trennen Sie den Rechner vom Stromnetz, und lösen Sie alle nötigen Kabelverbindungen. -
Seite 8: Pctv Mediacenter 300I Hardware Einsetzen
PCTV MediaCenter 300i Hardware einsetzen Verbinden Sie bitte einen Stecker des internen Audiokabels mit dem internen Audio-Ausgang des Boards, den anderen Stecker mit dem internen Audio- Eingang Ihrer Sound-Karte. Setzen Sie bitte das Board in den zuvor gewählten PCI-Steckplatz ein. Halten Sie dazu das Board an der Oberseite fest und schieben Sie es an beiden Enden gleichmäßig nach unten in den Steckplatz. -
Seite 9: Geräte Anschließen
Geräte anschließen intern Audio Soundkarte Composite Video ODER S-Video TV-Antenne Zum Beispiel: ODER Camcorder, Videorecorder, Kabelanschluss CCD-Kamera, DVD/VCD-Player, Video-Game-Konsole... -
Seite 10: Tipps Zur Antennenpositionierung
Bitte achten Sie bei aktiven Flachantennen auf die Polarisation (bei Unsicherheit können Sie durch Ausprobieren ermitteln, ob die Antenne quer oder hochkant positioniert werden muss). Bei aktiven Antennen aktivieren Sie bitte im Menü „Einstellungen“ der Pinnacle Media Center Applikation die Antennenstromversorgung. Es sollte ausschließlich doppelt geschirmtes Antennenkabel verwendet werden. -
Seite 11: Technische Daten
Technische Daten Bussystem PCI Rev. 2.3 Video-Decoder Philips SAA7134 TV-Tuner Microtune MT2050 Der Frequenzbereich beträgt 45,75 bis 863,25 MHz. Analog Demodulator TDA 9885 PAL B/G/D/K/I DVB-T Demodulator Zarlink MT352 16,64 QAM, QPSK 6,7,8 MHz Bandbreite UHF, VHF Video-Eingänge S-Video-Eingang (Mini-DIN), Composite-Video-Eingang (Cinch) -
Seite 12: Antennen-Eingang
Antennen-Eingang 75 Ohm IEC Adapter Fernbedienung-Eingang Fernbedienung-Eingang zum Anschluss des optional mitgelieferten Empfängerkabels Audio-Ausgang Audio-Ausgang (zur Soundkarte) über internen vierpoligen Steckverbinder, Raster 2.8mm... - Seite 13 Konformitätserklärung nach ISO/IEC Guide 22 Declaration of conformity in accordance with ISO/IEC Guide 22 Nr. / No 1.00 Anbieter / Supplier : Pinnacle Systems GmbH Anschrift / Address : Frankfurter Strasse 3c 38122 Braunschweig, Germany Produkt / Product : PCTV MediaCenter 300i Das oben beschriebene Produkt ist konform mit: / The product described above is in conformity with: Dokument-Nr.
- Seite 14 Notizen...
