Inhaltszusammenfassung für Pinnacle PCTV Hybrid Pro Stick

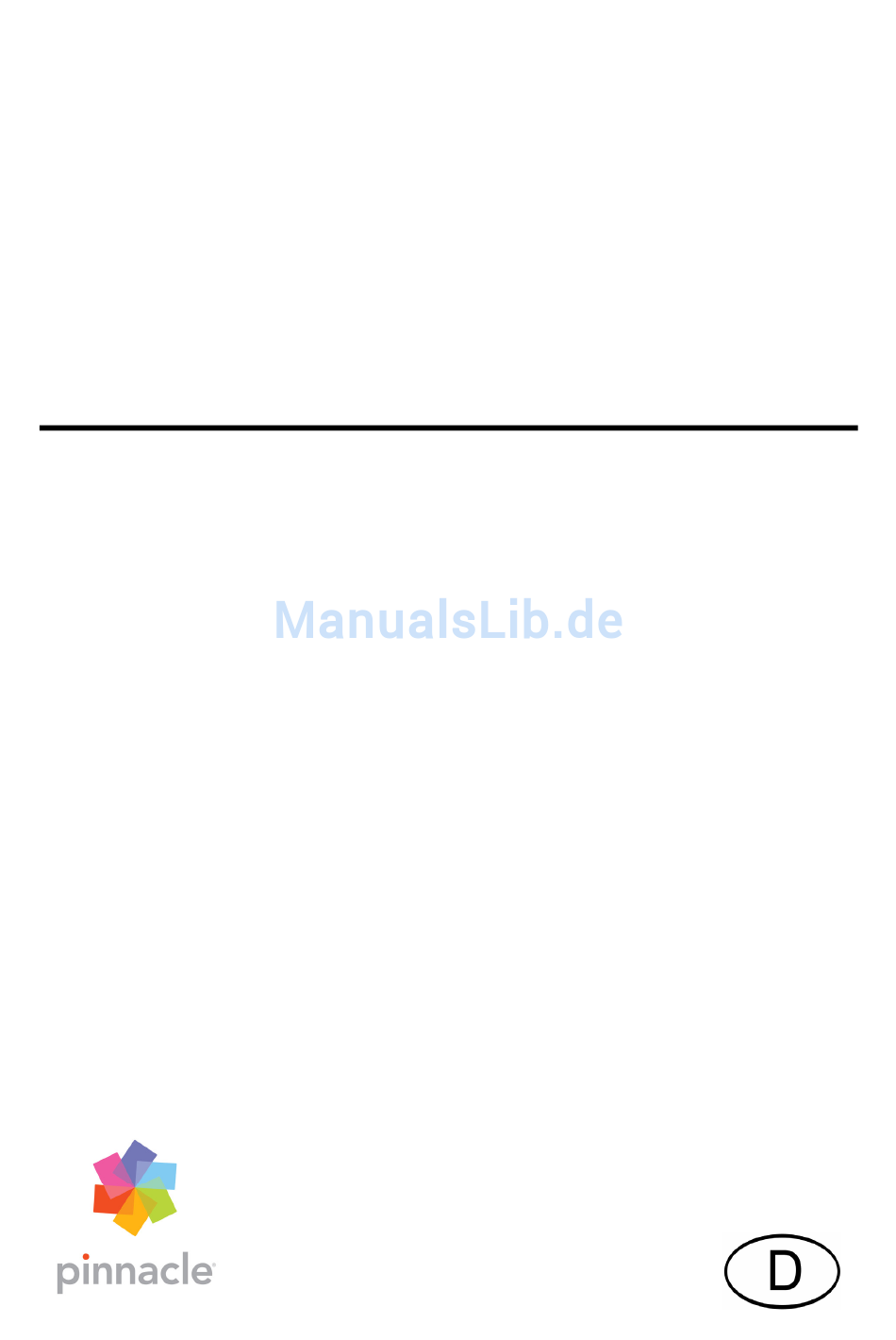

- Seite 1 PCTV Hybrid Pro Stick Hardware...
-
Seite 2: Entsorgung Und Recycling
Anwender angestrebten Nutzen erbringen. Die Benennung von Eigenschaften ist nicht als Zusicherung zu verstehen. Pinnacle Systems GmbH behält sich das Recht vor, Änderungen an dem Inhalt des Handbuchs vorzunehmen, ohne damit die Verpflichtung zu übernehmen, Dritten davon Kenntnis zu geben. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ......................1 Lieferumfang ......................2 Systemvoraussetzungen ..................3 Prozessor ......................3 Arbeitsspeicher....................3 Festplatte ......................3 Grafikkarte......................3 Soundkarte......................3 USB-Anschluss ....................3 CD-ROM- / DVD-ROM-Laufwerk bzw. -Recorder .........3 Betriebssystem....................3 Anschluss an die Antenne..................4 Tipps zur Positionierung bei Verwendung der Stabantenne.........5 Anschluss an den Computer .................6 Verwendung der Fernbedienung................7 Technische Daten....................8 Bussystem......................8 Stromaufnahme ....................8... -
Seite 4: Einführung
Einführung Herzlichen Glückwunsch zum Erwerb von PCTV Hybrid Pro Stick! PCTV Hybrid Pro Stick bietet Ihnen die Möglichkeit, auf Ihrem PC sowohl analoges als auch digitales terrestrisches Fernsehen nach dem DVB-T Standard (Digital Video Broadcasting-Terrestrial) in hervorragender Bild- und Tonqualität zu empfangen. -
Seite 5: Lieferumfang
Lieferumfang PCTV Hybrid Pro Stick Passive Mini-Stabantenne mit Magnetfuß (Abbildung ist Beispiel) Mini-Fernbedienung inklusive Installations-CD Batterien (Abbildung ist Beispiel) Kurzanleitung Je nach Auslieferungsvariante kann der Lieferumfang von dem hier geschilderten abweichen. -
Seite 6: Systemvoraussetzungen
Systemvoraussetzungen Damit PCTV Hybrid Pro Stick einwandfrei funktionieren kann, muss Ihr System die folgenden Voraussetzungen erfüllen: Prozessor Mindestens: Pentium IV mit 1,8 GHz oder vergleichbarer AMD Athlon XP-Prozessor (nur SD) Empfohlen: Pentium IV mit 2,2 GHz oder vergleichbarer AMD Athlon 64-Prozessor (SD und HD) -
Seite 7: Anschluss An Die Antenne
Anschluss an die Antenne Verbinden Sie die mitgelieferte Stabantenne oder Ihre Hausantenne mit dem Antenneneingang des PCTV Hybrid Pro Stick bevor der PCTV Hybrid Pro Stick am Computer angeschlossen ist. ODER Um eine Hausantenne anzuschließen, benötigen Sie die entsprechenden Kabel. Bitte beachten Sie hierbei, dass die Qualität der Kabel wesentlich zur... -
Seite 8: Tipps Zur Positionierung Bei Verwendung Der Stabantenne
Tipps zur Positionierung bei Verwendung der Stabantenne Wenn in Ihrem Lieferumfang eine Stabantenne enthalten ist und Sie über diese – und nicht über eine andere Antenne – Fernsehen empfangen möchten, beachten Sie bitte die folgenden Hinweise: Stellen Sie die Antenne bitte nach Möglichkeit in Fensternähe auf. Bitte platzieren Sie die Antenne möglichst hoch. -
Seite 9: Anschluss An Den Computer
Anschluss an den Computer Nachdem Sie die Antenne an den PCTV Hybrid Pro Stick angeschlossen haben, stecken Sie ihn nun bitte in einen freien USB 2.0-Anschluss Ihres PCs. -
Seite 10: Verwendung Der Fernbedienung
Verwendung der Fernbedienung Wenn Sie den PCTV Hybrid Pro Stick über die optional mitgelieferte Fernbedienung steuern möchten, achten Sie bitte darauf, dass die Fernbedienung möglichst direkt auf das PCTV Hybrid Pro Stick-Gehäuse gerichtet ist. -
Seite 11: Technische Daten
Technische Daten Bussystem USB 2.0 („Hi-Speed“) Stromaufnahme Maximal 470mA (5V) TV-Tuner Xceive 3028 Frequenzbereich 42 bis 862 MHz (VHF und UHF) DVB-T Demodulator Zarlink ZL10353 16,64 QAM, QPSK 6,7,8 MHz Bandbreite Antennen-Eingang 75 Ohm IEC Abmessungen 23 x 16 x 104 mm Betriebstemperatur 0°C bis 50°C bei 5% bis 95% relativer Luftfeuchtigkeit... - Seite 12 Hiermit erklärt Pinnacle Systems, dass sich dieses TV-Empfangsgerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 89/336/EWG befindet. Die EG-Konformitätserklärung ist unter http://www.pinnaclesys.com abrufbar. Pinnacle Systems GmbH Frankfurter Strasse 3c 38122 Braunschweig Germany...
