Verwandte Anleitungen für Pinnacle PCTV 60e
Inhaltszusammenfassung für Pinnacle PCTV 60e

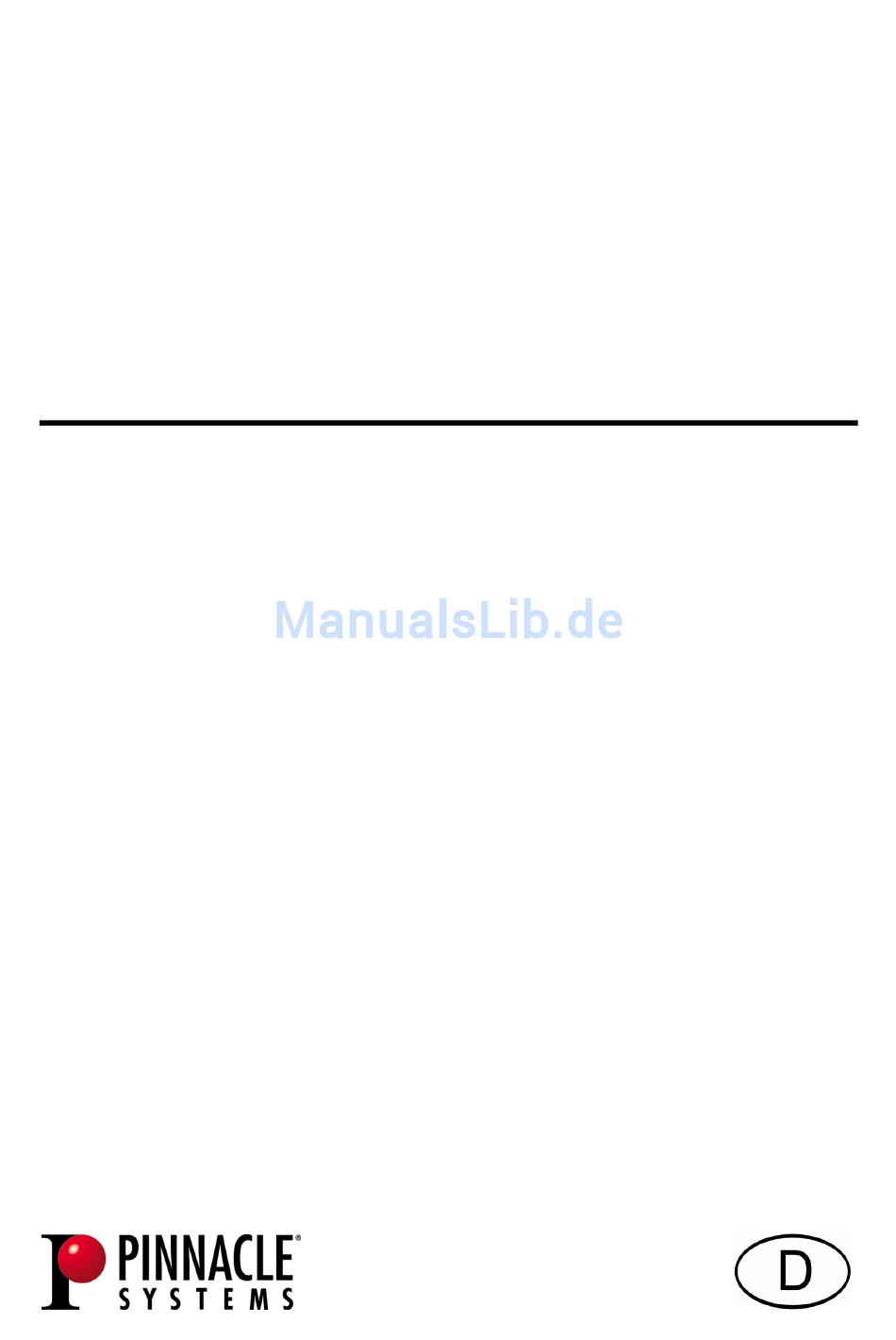

- Seite 1 PCTV 60e Hardware...
- Seite 2 Anwender angestrebten Nutzen erbringen. Die Benennung von Eigenschaften ist nicht als Zusicherung zu verstehen. Pinnacle Systems GmbH behält sich das Recht vor, Änderungen an dem Inhalt des Handbuchs vorzunehmen, ohne damit die Verpflichtung zu übernehmen, Dritten davon Kenntnis zu geben.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ......................1 Lieferumfang ......................2 Systemvoraussetzungen ..................3 Computer-Hardware..................3 Computer-Software ...................3 Anschluss an die Antenne..................4 Anschluss an den Computer .................5 Tipps zur Positionierung bei Verwendung der Stabantenne.........6 Verwendung der Fernbedienung................7 LED-Anzeige ......................8 Technische Daten....................9 Bussystem......................9 TV-Tuner......................9 DVB-T Demodulator..................9 Optionaler Antennen-Eingang................9... - Seite 4 Notizen...
-
Seite 5: Einführung
Einführung Herzlichen Glückwunsch zum Erwerb von PCTV 60e! PCTV 60e bietet Ihnen die Möglichkeit, auf Ihrem Laptop und Desktop PC digitales terrestrisches Fernsehen nach dem DVB-T Standard (Digital Video Broadcasting-Terrestrial) in hervorragender Bildqualität zu empfangen. Denn mit PCTV 60e verfügen Sie über einen einzigartigen DVB-T Empfänger für USB. -
Seite 6: Lieferumfang
Lieferumfang PCTV 60e Stabantenne (Abbildung ist Beispiel) Antennenadapter USB-Kabel Fernbedienung mit Batterien Installations-CD (Abbildung ist Beispiel) Auf CD-ROM: Kurzanleitung Benutzerhandbuch, Hardware-Anleitung, Fernbedienungs-Anleitung Je nach Auslieferungsvariante kann der Lieferumfang von dem hier geschilderten abweichen. -
Seite 7: Systemvoraussetzungen
Systemvoraussetzungen Damit PCTV 60e einwandfrei funktionieren kann, muss Ihr System die folgenden Voraussetzungen erfüllen: Computer-Hardware Prozessor Mindestens: Pentium III mit 1,0 GHz oder vergleichbarer AMD Athlon XP-Prozessor (nur SD) Empfohlen: Pentium IV mit 2 GHz, Pentium M mit 1,3 GHz... -
Seite 8: Anschluss An Die Antenne
Falls in Ihrem Lieferumfang keine Antenne enthalten ist oder Sie sich in einem Empfangsgebiet befinden, das für den Empfang über Zimmerantennen nicht geeignet ist, schließen Sie PCTV 60e bitte mit Hilfe des Antennenadapters an eine andere Antenne (z.B. Ihre Hausantenne) an: Schieben Sie bitte den im Lieferumfang enthaltenen Antennenadapter seitlich in den Antennen-Eingang von PCTV 60e. -
Seite 9: Anschluss An Den Computer
Anschluss an den Computer Um PCTV 60e an Ihren Computer anzuschließen, verbinden Sie bitte den USB-Anschluss Ihres PCTV 60e-Gehäuses mit dem USB-Anschluss Ihres Computers. Verwenden Sie hierfür bitte ausschließlich das beiliegende USB-Kabel. -
Seite 10: Tipps Zur Positionierung Bei Verwendung Der Stabantenne
Fernsehers o.ä. befinden. Bitte beachten Sie, dass innerhalb von Gebäuden der Empfang von DVB-T unter Umständen nicht optimal ist. Positionieren Sie in diesem Fall PCTV 60e möglichst hoch und nahe am Fenster oder schließen Sie über den mitgelieferten Adapter Ihre Dachantenne an. -
Seite 11: Verwendung Der Fernbedienung
Verwendung der Fernbedienung Wenn Sie PCTV 60e über die optional mitgelieferte Fernbedienung steuern möchten, achten Sie bitte darauf, dass die Fernbedienung möglichst direkt auf den Empfängerbereich des PCTV 60e-Gehäuses gerichtet ist. -
Seite 12: Led-Anzeige
LED-Anzeige PCTV 60e besitzt ein LED-Anzeigefeld, über das Sie den Betriebszustand kontrollieren können: Die gelb leuchtende LED signalisiert, dass der Sender korrekt eingestellt ist. gelb Sender eingestellt... -
Seite 13: Technische Daten
UHF, VHF Optionaler Antennen-Eingang 75 Ohm über IEC-Adapter Bitte beachten Sie bei der Verwendung von Pinnacle Studio QuickStart: Wenn Sie DVB-T-Sendungen nachbearbeiten wollen, nehmen Sie diese bitte zuerst über die Pinnacle MediaCenter-Anwendung auf Ihre Festplatte auf. Im Anschluss daran können Sie die gespeicherten Videodateien mit Studio... - Seite 14 Konformitätserklärung nach ISO/IEC Guide 22 Declaration of conformity in accordance with ISO/IEC Guide 22 Nr. / No 1.00 Anbieter / Supplier : Pinnacle Systems GmbH Anschrift / Address : Frankfurter Strasse 3c 38122 Braunschweig, Germany Produkt / Product : PCTV 60e...
