Anschlüsse / Kontrollleuchten - Pinnacle MovieBox DV Kurzanleitung

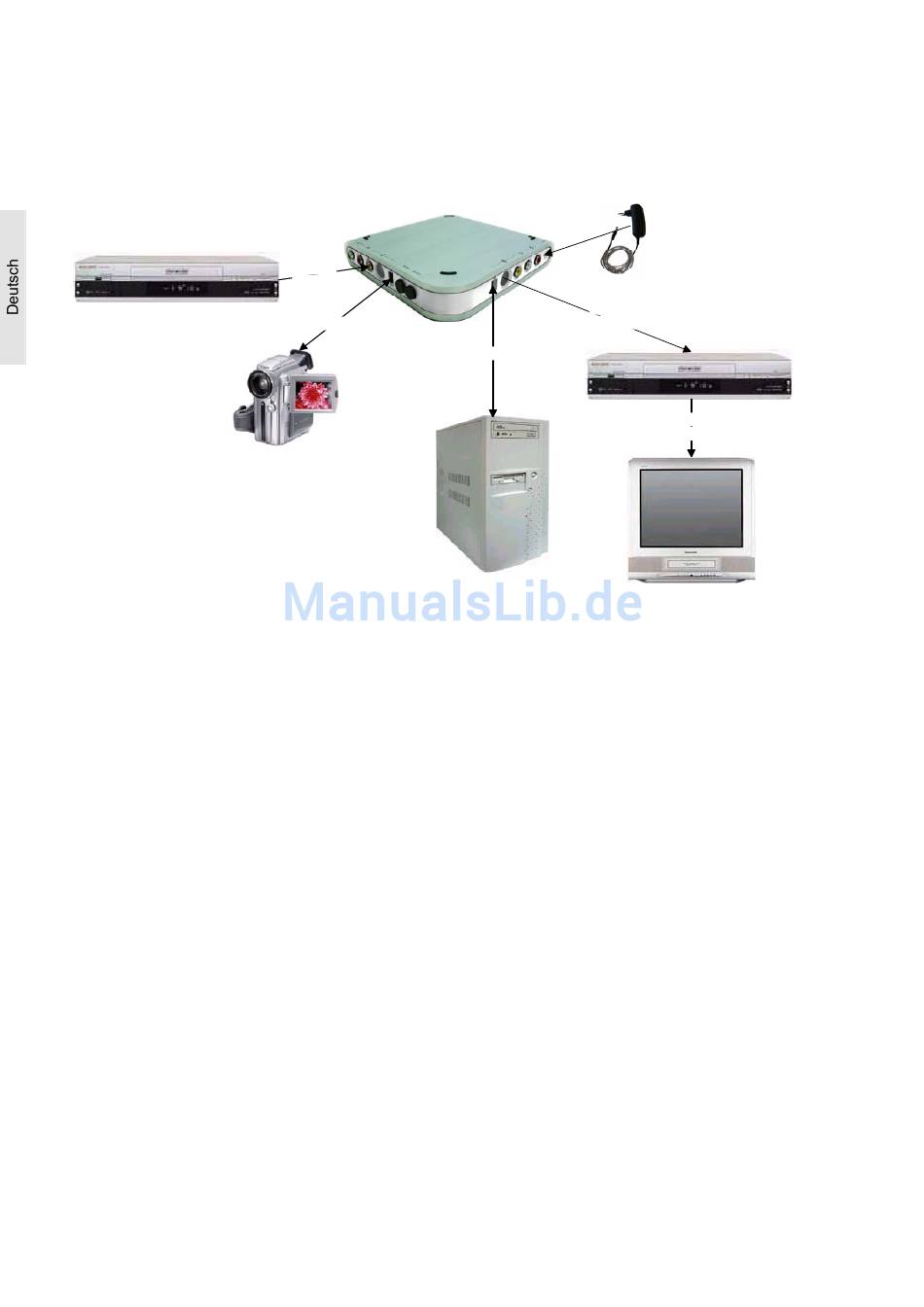

Die nachfolgende Abbildung zeigt ein Konfigurationsbeispiel mit der
MovieBox DV in Kombination mit einem PC.
Analoge Videoquelle
* Sonderfall: Die digitale Kamera kann auch als Ziel dienen, wenn die Daten vom PC
A / K
NSCHLÜSSE
LEDs
Ihre MovieBox DV besitzt für jede Videoquelle (S-Video, Composite
Video, DV Anschluss A, DV Anschluss B) eine grüne LED, wobei die für
die DV-Anschlüsse verwendeten LEDs beide aktiviert sind, wenn über die
Auswahltaste für die Videoquelle der DV-Modus als Eingang ausgewählt
wurde. Die beiden LEDs sind nicht aktiviert, wenn als Eingang „S-Video"
bzw. „Composite Video" ausgewählt wurde. Achten Sie darauf, dass die
LED für die Betriebsanzeige "aktiv" ist, wenn Sie mit Ihrer MovieBox DV
arbeiten.
6
MovieBox DV
Analog-
Eingang
DV Anschluß A*
PC
Digitale
Videoquelle
eingespielt werden. Kommen die Daten hingegen von einer analogen Eingangsquelle,
besteht diese Möglichkeit nicht.
ONTROLLLEUCHTEN
Stromversorgung
Analog-
Ausgang
DV Anschluß B
Videorecorder
Analog-
Ausgang
Videomonitor
