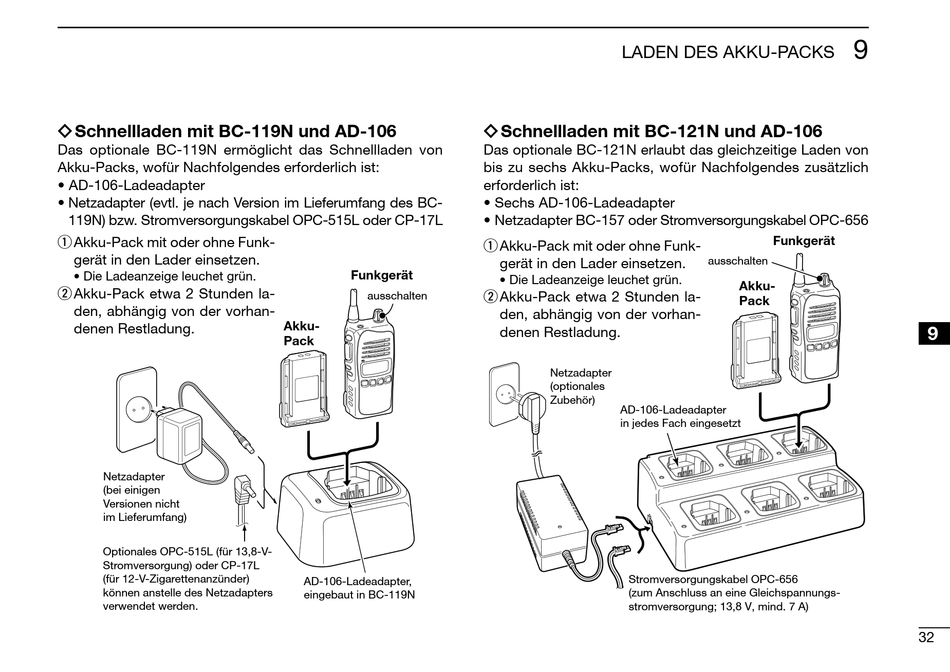

ï Schnellladen mit BC-119N und AD-106
Das optionale BC-119N ermöglicht das Schnellladen von
Akku-Packs, wofür Nachfolgendes erforderlich ist:
• AD-106-Ladeadapter
• Netzadapter (evtl. je nach Version im Lieferumfang des BC-
119N) bzw. Stromversorgungskabel OPC-515L oder CP-17L
q Akku-Pack mit oder ohne Funk-
gerät in den Lader einsetzen.
• Die Ladeanzeige leuchet grün.
w Akku-Pack etwa 2 Stunden la-
den, abhängig von der vorhan-
denen Restladung.
Netzadapter
(bei einigen
Versionen nicht
im Lieferumfang)
Optionales OPC-515L (für 13,8-V-
Stromversorgung) oder CP-17L
(für 12-V-Zigarettenanzünder)
können anstelle des Netzadapters
verwendet werden.
Funkgerät
ausschalten
Akku-
Pack
AD-106-Ladeadapter,
eingebaut in BC-119N
LADEN DES AKKU-PACKS
ï Schnellladen mit BC-121N und AD-106
Das optionale BC-121N erlaubt das gleichzeitige Laden von
bis zu sechs Akku-Packs, wofür Nachfolgendes zusätzlich
erforderlich ist:
• Sechs AD-106-Ladeadapter
• Netzadapter BC-157 oder Stromversorgungskabel OPC-656
q Akku-Pack mit oder ohne Funk-
gerät in den Lader einsetzen.
• Die Ladeanzeige leuchet grün.
w Akku-Pack etwa 2 Stunden la-
den, abhängig von der vorhan-
denen Restladung.
Netzadapter
(optionales
Zubehör)
AD-106-Ladeadapter
in jedes Fach eingesetzt
Stromversorgungskabel OPC-656
(zum Anschluss an eine Gleichspannungs-
stromversorgung; 13,8 V, mind. 7 A)
9
Funkgerät
ausschalten
Akku-
Pack
9
32
