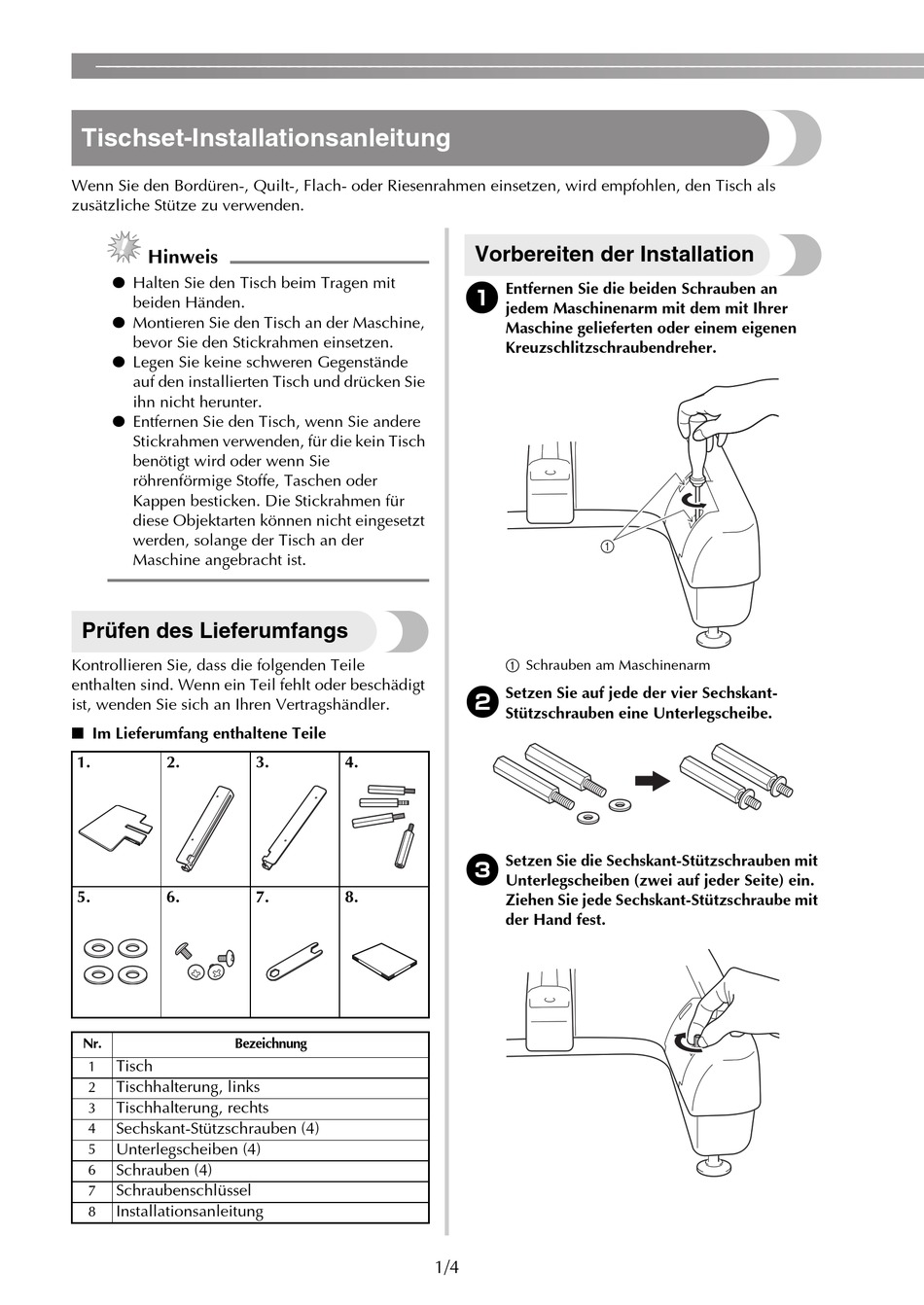

Tischset-Installationsanleitung
Wenn Sie den Bordüren-, Quilt-, Flach- oder Riesenrahmen einsetzen, wird empfohlen, den Tisch als
zusätzliche Stütze zu verwenden.
Hinweis
● Halten Sie den Tisch beim Tragen mit
beiden Händen.
● Montieren Sie den Tisch an der Maschine,
bevor Sie den Stickrahmen einsetzen.
● Legen Sie keine schweren Gegenstände
auf den installierten Tisch und drücken Sie
ihn nicht herunter.
● Entfernen Sie den Tisch, wenn Sie andere
Stickrahmen verwenden, für die kein Tisch
benötigt wird oder wenn Sie
röhrenförmige Stoffe, Taschen oder
Kappen besticken. Die Stickrahmen für
diese Objektarten können nicht eingesetzt
werden, solange der Tisch an der
Maschine angebracht ist.
Prüfen des Lieferumfangs
Kontrollieren Sie, dass die folgenden Teile
enthalten sind. Wenn ein Teil fehlt oder beschädigt
ist, wenden Sie sich an Ihren Vertragshändler.
■ Im Lieferumfang enthaltene Teile
1.
2.
5.
6.
Nr.
Bezeichnung
Tisch
1
Tischhalterung, links
2
Tischhalterung, rechts
3
Sechskant-Stützschrauben (4)
4
Unterlegscheiben (4)
5
Schrauben (4)
6
Schraubenschlüssel
7
Installationsanleitung
8
3.
4.
7.
8.
Vorbereiten der Installation
1
Entfernen Sie die beiden Schrauben an
jedem Maschinenarm mit dem mit Ihrer
Maschine gelieferten oder einem eigenen
Kreuzschlitzschraubendreher.
1 Schrauben am Maschinenarm
2
Setzen Sie auf jede der vier Sechskant-
Stützschrauben eine Unterlegscheibe.
3
Setzen Sie die Sechskant-Stützschrauben mit
Unterlegscheiben (zwei auf jeder Seite) ein.
Ziehen Sie jede Sechskant-Stützschraube mit
der Hand fest.
1/4
