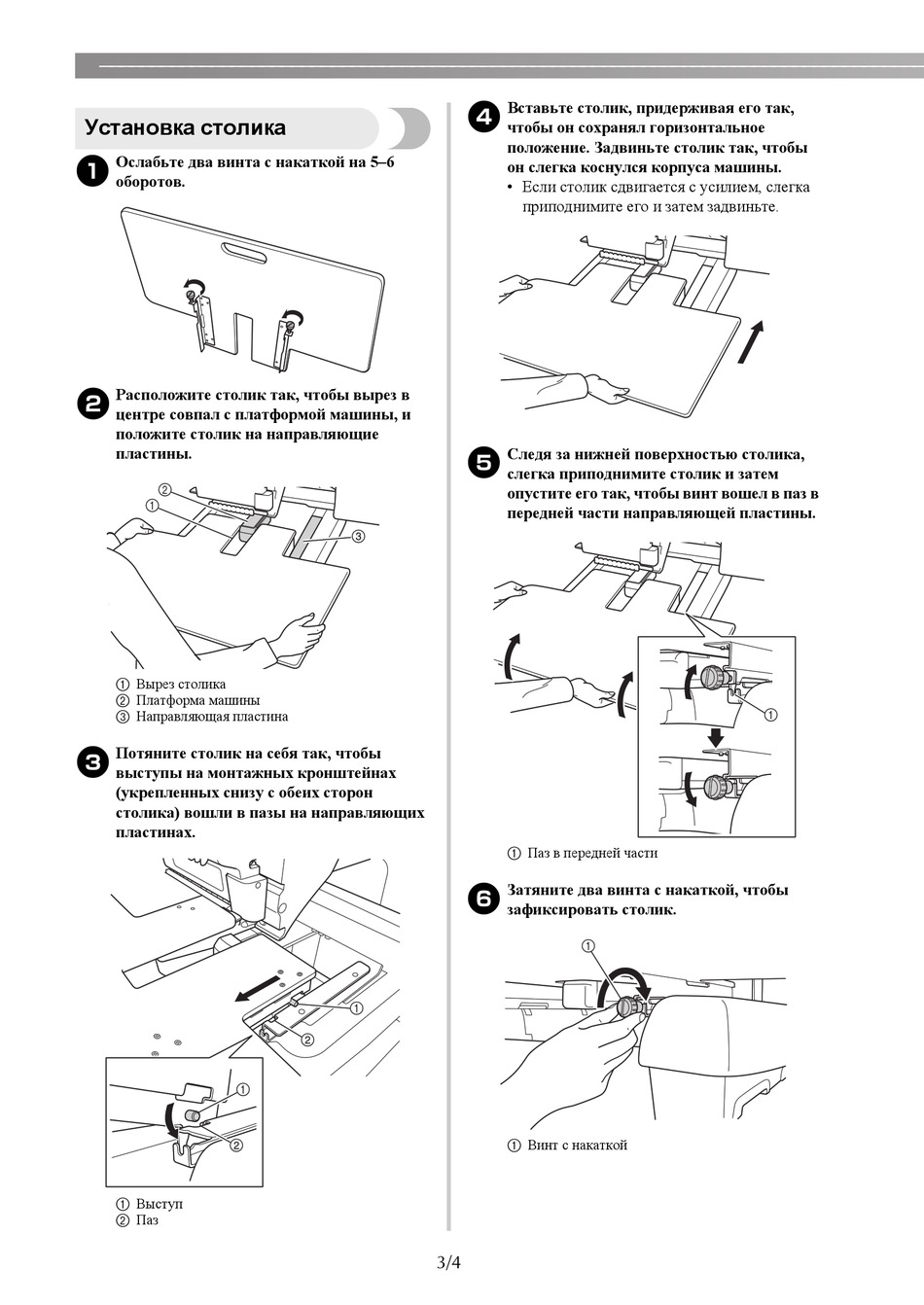

Установка столика
Ослабьте два винта с накаткой на 5–6
1
оборотов.
Расположите столик так, чтобы вырез в
2
центре совпал с платформой машины, и
положите столик на направляющие
пластины.
1 Вырез столика
2 Платформа машины
3 Направляющая пластина
Потяните столик на себя так, чтобы
3
выступы на монтажных кронштейнах
(укрепленных снизу с обеих сторон
столика) вошли в пазы на направляющих
пластинах.
1 Выступ
2 Паз
Вставьте столик, придерживая его так,
4
чтобы он сохранял горизонтальное
положение. Задвиньте столик так, чтобы
он слегка коснулся корпуса машины.
• Если столик сдвигается с усилием, слегка
приподнимите его и затем задвиньте.
Следя за нижней поверхностью столика,
5
слегка приподнимите столик и затем
опустите его так, чтобы винт вошел в паз в
передней части направляющей пластины.
1 Паз в передней части
Затяните два винта с накаткой, чтобы
6
зафиксировать столик.
1 Винт с накаткой
