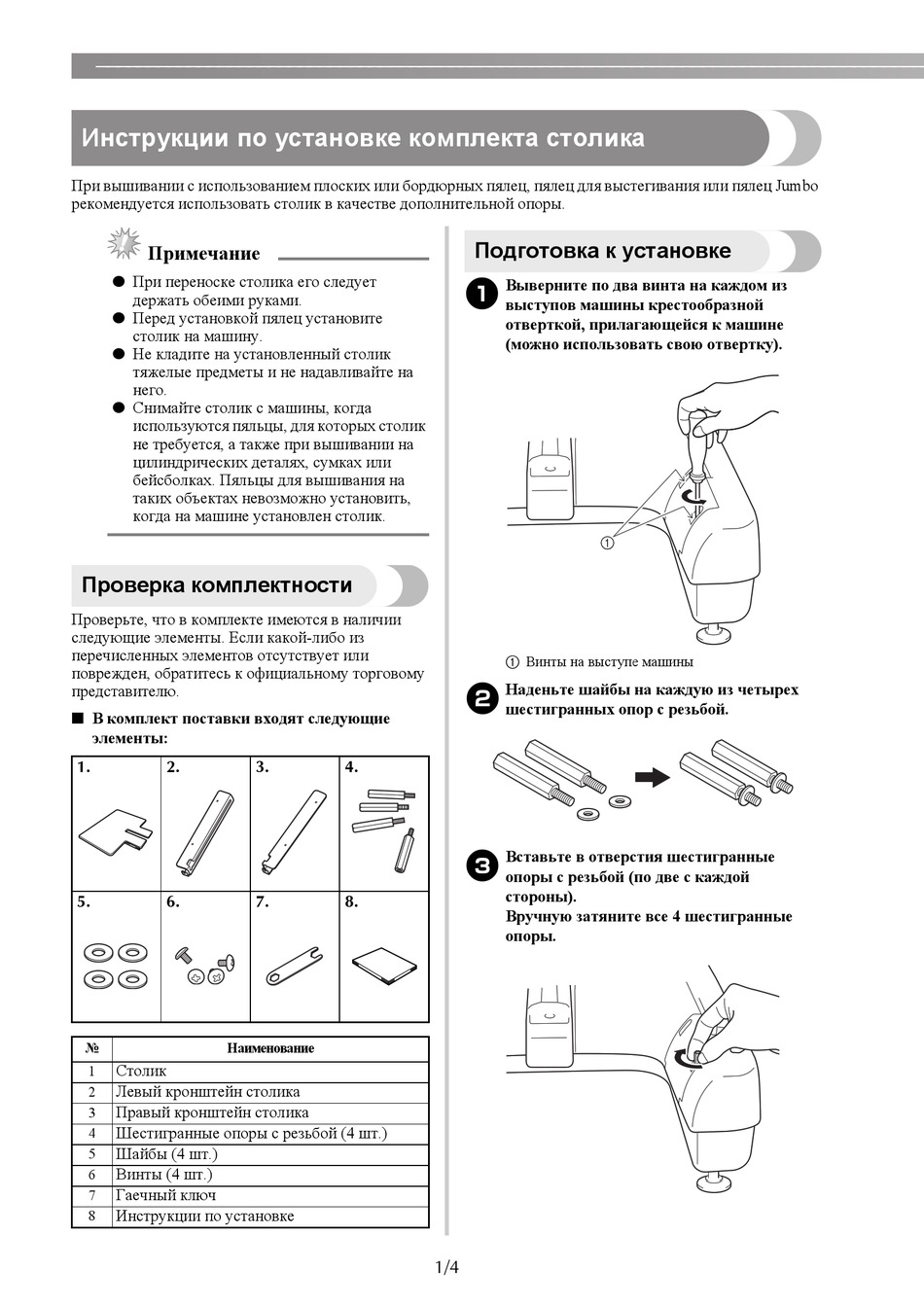

Инструкции по установке комплекта столика
При вышивании с использованием плоских или бордюрных пялец, пялец для выстегивания или пялец Jumbo
рекомендуется использовать столик в качестве дополнительной опоры.
Примечание
● При переноске столика его следует
держать обеими руками.
● Перед установкой пялец установите
столик на машину.
● Не кладите на установленный столик
тяжелые предметы и не надавливайте на
него.
● Снимайте столик с машины, когда
используются пяльцы, для которых столик
не требуется, а также при вышивании на
цилиндрических деталях, сумках или
бейсболках. Пяльцы для вышивания на
таких объектах невозможно установить,
когда на машине установлен столик.
Проверка комплектности
Проверьте, что в комплекте имеются в наличии
следующие элементы. Если какой-либо из
перечисленных элементов отсутствует или
поврежден, обратитесь к официальному торговому
представителю.
■ В комплект поставки входят следующие
элементы:
1. 2.
5. 6.
№ Наименование
Столик
1
Левый кронштейн столика
2
Правый кронштейн столика
3
Шестигранные опоры с резьбой (4 шт.)
4
Шайбы (4 шт.)
5
Винты (4 шт.)
6
Гаечный ключ
7
Инструкции по установке
8
3. 4.
7. 8.
Подготовка к установке
Выверните по два винта на каждом из
1
выступов машины крестообразной
отверткой, прилагающейся к машине
(можно использовать свою отвертку).
1 Винты на выступе машины
Наденьте шайбы на каждую из четырех
2
шестигранных опор с резьбой.
Вставьте в отверстия шестигранные
3
опоры с резьбой (по две с каждой
стороны).
Вручную затяните все 4 шестигранные
опоры.
1/4
