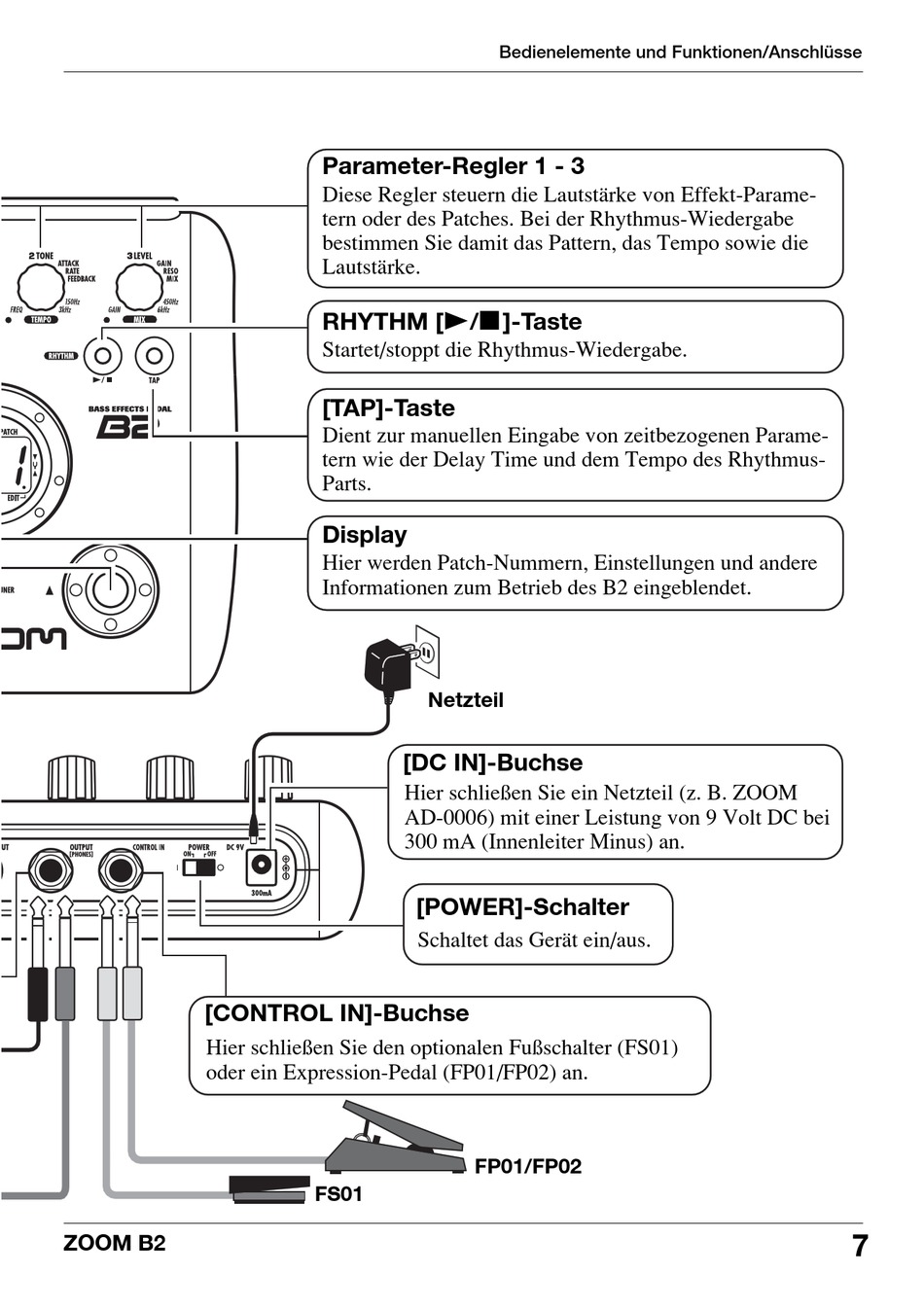

Parameter-Regler; [Power]-Schalter - Zoom B2 Bedienungsanleitung

[CONTROL IN]-Buchse
Hier schließen Sie den optionalen Fußschalter (FS01)
oder ein Expression-Pedal (FP01/FP02) an.
ZOOM B2

Parameter-Regler 1 - 3

Diese Regler steuern die Lautstärke von Effekt-Parame-
tern oder des Patches. Bei der Rhythmus-Wiedergabe
bestimmen Sie damit das Pattern, das Tempo sowie die
Lautstärke.
RHYTHM [R/P]-Taste
Startet/stoppt die Rhythmus-Wiedergabe.
[TAP]-Taste
Dient zur manuellen Eingabe von zeitbezogenen Parame-
tern wie der Delay Time und dem Tempo des Rhythmus-
Parts.
Display
Hier werden Patch-Nummern, Einstellungen und andere
Informationen zum Betrieb des B2 eingeblendet.
Netzteil
[DC IN]-Buchse
Hier schließen Sie ein Netzteil (z. B. ZOOM
AD-0006) mit einer Leistung von 9 Volt DC bei
300 mA (Innenleiter Minus) an.

[POWER]-Schalter

Schaltet das Gerät ein/aus.
FP01/FP02
FS01
Bedienelemente und Funktionen/Anschlüsse
7
