Kaskaden

Kaskade mit einem Folgeregler

Diese Konfigurierung ist im Grundgerät möglich, wenn keine
besonderen Anforderungen an Ein- oder Ausgänge gestellt
werden.

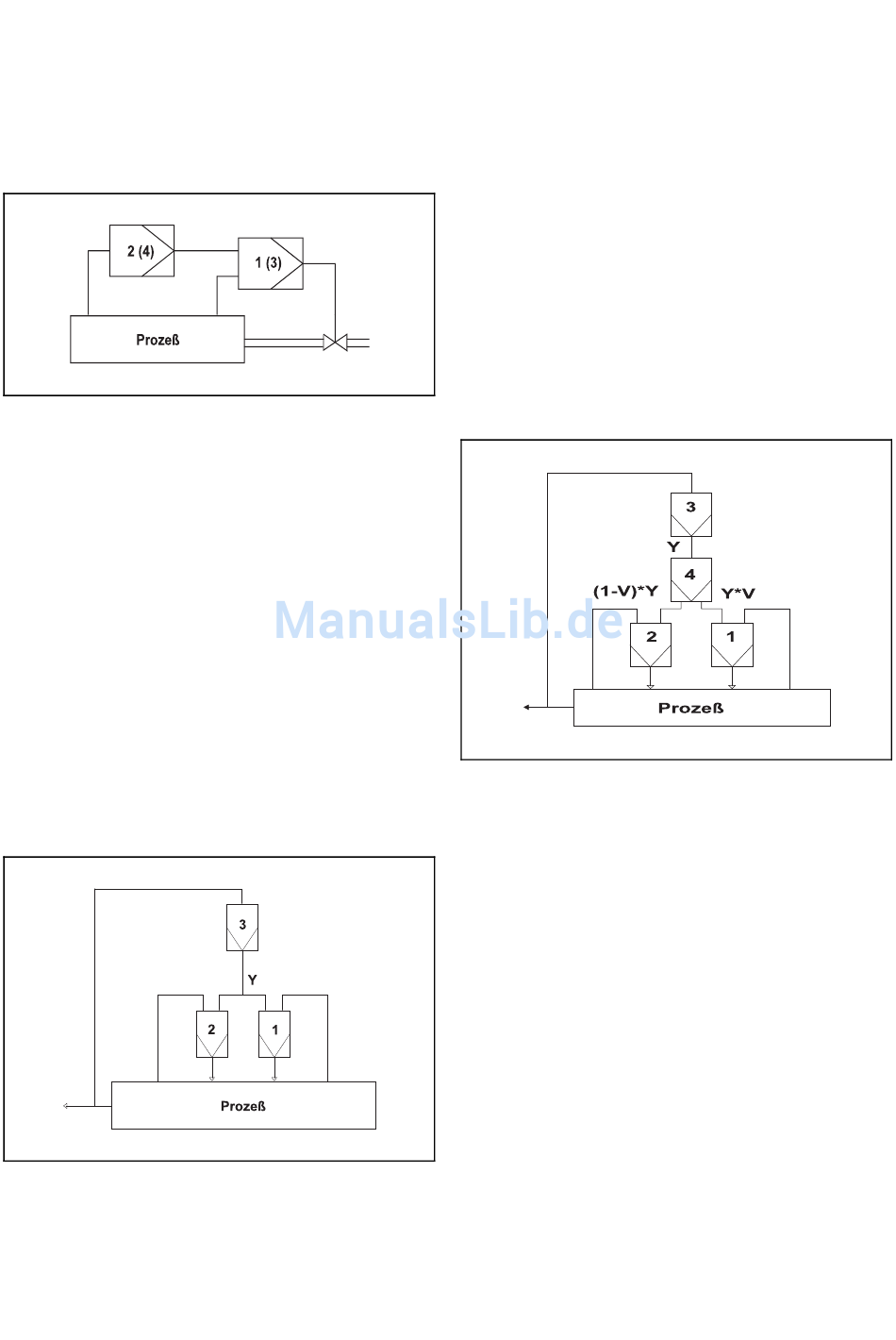

Bild 58
Z-19076
Konfigurierung
Führungsregler ist Loop 2 oder Loop 4 (Protronic 100: Loop 2)
L2-B01-F01 = 2 oder
L4-B01-F01 = 2
Folgeregler zu Loop 2 ist Loop 1
L1-B01-F01 = 3
Folgeregler zu Loop 4 ist Loop 3 (nicht Protronic 100)
L3-B01-F01 = 3
Die Eingangsverknüpfungen der Regler kann wie bei einkanali-
gen Reglern gewählt werden.
Der Stellausgang der Regler 1 (3) ist frei konfigurierbar.

Kaskade mit zwei Folgereglern

(nicht Protronic 100)
Bild 59
Z-19077
Konfigurierung
Führungsregler ist Loop 3
L3-B01-F01 = 2
Folgeregler sind Loop 1 und Loop 2
L1-B01-F01 = 3
L2-B01-F01 = 3
Die Eingangsverknüpfungen der Regler können wie bei einkana-
ligen Reglern gewählt werden.
Der Stellausgang der Regler 1(2) ist frei konfigurierbar.
Kaskadenregelung mit zwei Folgereglern und Ver-
hältnisstation
(nicht Protronic 100)
Bild 60
Z-19078
Konfigurierung
Führungsregler ist Loop 3
L3-B01-F01 = 2
Folgeregler sind Loop 1 und Loop 2
L1-B01-F01 = 3
L2-B01-F01 = 3
Verhältnisstation ist Loop 4
L4-B01-F01 = 12
Die Eingangsverknüpfungen der Regler können wie bei einkana-
ligen Reglern gewählt werden.
Der Stellausgang der Regler 1(2) ist frei konfigurierbar.
