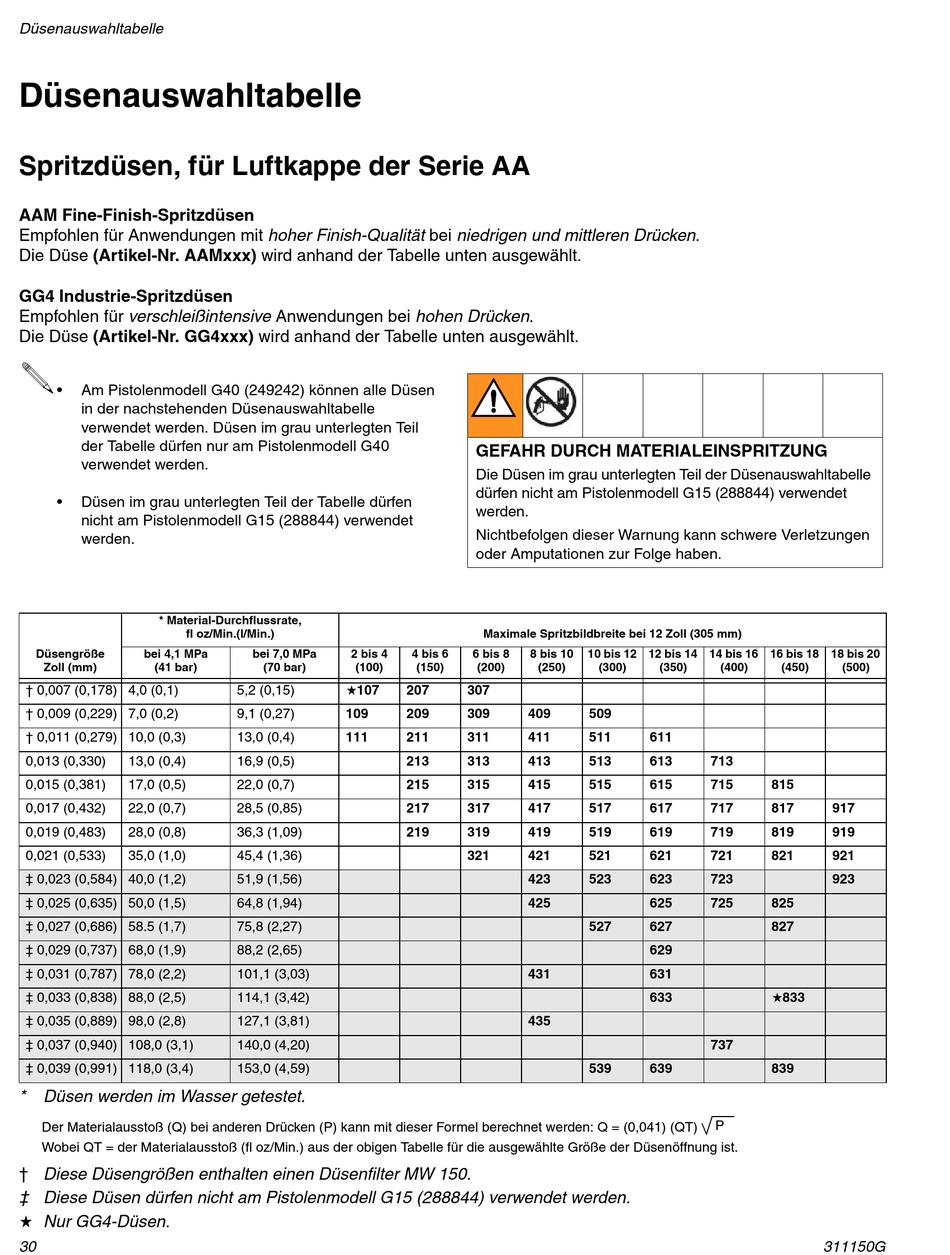

Düsenauswahltabelle
Düsenauswahltabelle
Spritzdüsen, für Luftkappe der Serie AA
AAM Fine-Finish-Spritzdüsen
Empfohlen für Anwendungen mit hoher Finish-Qualität bei niedrigen und mittleren Drücken.
Die Düse (Artikel-Nr. AAMxxx) wird anhand der Tabelle unten ausgewählt.
GG4 Industrie-Spritzdüsen
Empfohlen für verschleißintensive Anwendungen bei hohen Drücken.
Die Düse (Artikel-Nr. GG4xxx) wird anhand der Tabelle unten ausgewählt.
•
Am Pistolenmodell G40 (249242) können alle Düsen
in der nachstehenden Düsenauswahltabelle
verwendet werden. Düsen im grau unterlegten Teil
der Tabelle dürfen nur am Pistolenmodell G40
verwendet werden.
•
Düsen im grau unterlegten Teil der Tabelle dürfen
nicht am Pistolenmodell G15 (288844) verwendet
werden.
* Material-Durchflussrate,
fl oz/Min.(l/Min.)
Düsengröße
bei 4,1 MPa
Zoll (mm)
(41 bar)
† 0,007 (0,178) 4,0 (0,1)
† 0,009 (0,229) 7,0 (0,2)
† 0,011 (0,279) 10,0 (0,3)
0,013 (0,330)
13,0 (0,4)
0,015 (0,381)
17,0 (0,5)
0,017 (0,432)
22,0 (0,7)
0,019 (0,483)
28,0 (0,8)
0,021 (0,533)
35,0 (1,0)
‡ 0,023 (0,584) 40,0 (1,2)
‡ 0,025 (0,635) 50,0 (1,5)
‡ 0,027 (0,686) 58.5 (1,7)
‡ 0,029 (0,737) 68,0 (1,9)
‡ 0,031 (0,787) 78,0 (2,2)
‡ 0,033 (0,838) 88,0 (2,5)
‡ 0,035 (0,889) 98,0 (2,8)
‡ 0,037 (0,940) 108,0 (3,1)
‡ 0,039 (0,991) 118,0 (3,4)
*
Düsen werden im Wasser getestet.
Der Materialausstoß (Q) bei anderen Drücken (P) kann mit dieser Formel berechnet werden: Q = (0,041) (QT)
Wobei QT = der Materialausstoß (fl oz/Min.) aus der obigen Tabelle für die ausgewählte Größe der Düsenöffnung ist.
† Diese Düsengrößen enthalten einen Düsenfilter MW 150.
‡ Diese Düsen dürfen nicht am Pistolenmodell G15 (288844) verwendet werden.
H Nur GG4-Düsen.
30
bei 7,0 MPa
2 bis 4
4 bis 6
(70 bar)
(100)
(150)
H107
5,2 (0,15)
207
9,1 (0,27)
109
209
13,0 (0,4)
111
211
16,9 (0,5)
213
22,0 (0,7)
215
28,5 (0,85)
217
36,3 (1,09)
219
45,4 (1,36)
51,9 (1,56)
64,8 (1,94)
75,8 (2,27)
88,2 (2,65)
101,1 (3,03)
114,1 (3,42)
127,1 (3,81)
140,0 (4,20)
153,0 (4,59)
GEFAHR DURCH MATERIALEINSPRITZUNG
Die Düsen im grau unterlegten Teil der Düsenauswahltabelle
dürfen nicht am Pistolenmodell G15 (288844) verwendet
werden.
Nichtbefolgen dieser Warnung kann schwere Verletzungen
oder Amputationen zur Folge haben.
Maximale Spritzbildbreite bei 12 Zoll (305 mm)
6 bis 8
8 bis 10
10 bis 12
(200)
(250)
(300)
307
309
409
509
311
411
511
313
413
513
315
415
515
317
417
517
319
419
519
321
421
521
423
523
425
527
431
435
539
12 bis 14
14 bis 16
16 bis 18
(350)
(400)
(450)
611
613
713
615
715
815
617
717
817
619
719
819
621
721
821
623
723
625
725
825
627
827
629
631
H833
633
737
639
839
P
311150G
18 bis 20
(500)
917
919
921
923
