4. Anschlusskabel (Kurzanleitung)
4.1 Koaxialkabel montieren
Zur Montage der IF-Stecker auf das Koaxial-
Kabel benötigen Sie eine Abisolierzange und
einen Seitenschneider.
►Trennen Sie an jedem Ende 8 mm Koaxial-
Kabel bis auf den inneren Leiter ab.
► Trennen Sie vorsichtig 10 mm der äußeren
Isolierung ab, so dass das Drahtgeflecht frei
liegt.
► Stülpen Sie das Drahtgeflecht nach hinten
und drehen Sie es über die äußere Isolierung,
so dass es den inneren Leiter nicht berührt.
► Entfernen Sie die innere Isolierung bis 2 mm
vor dem Drahtgeflecht.
► Drehen Sie den IF-Stecker auf das zurück
gestülpte Drahtgeflecht, bis der Stecker an die
innere Isolierung anstößt.
► Es darf kein Drahtgeflecht hinten am Ende
des Steckers überstehen.
►Kürzen Sie den Innenleiter mit einem
Seitenschneider, so dass er maximal 1 mm
aus dem Stecker ragt.

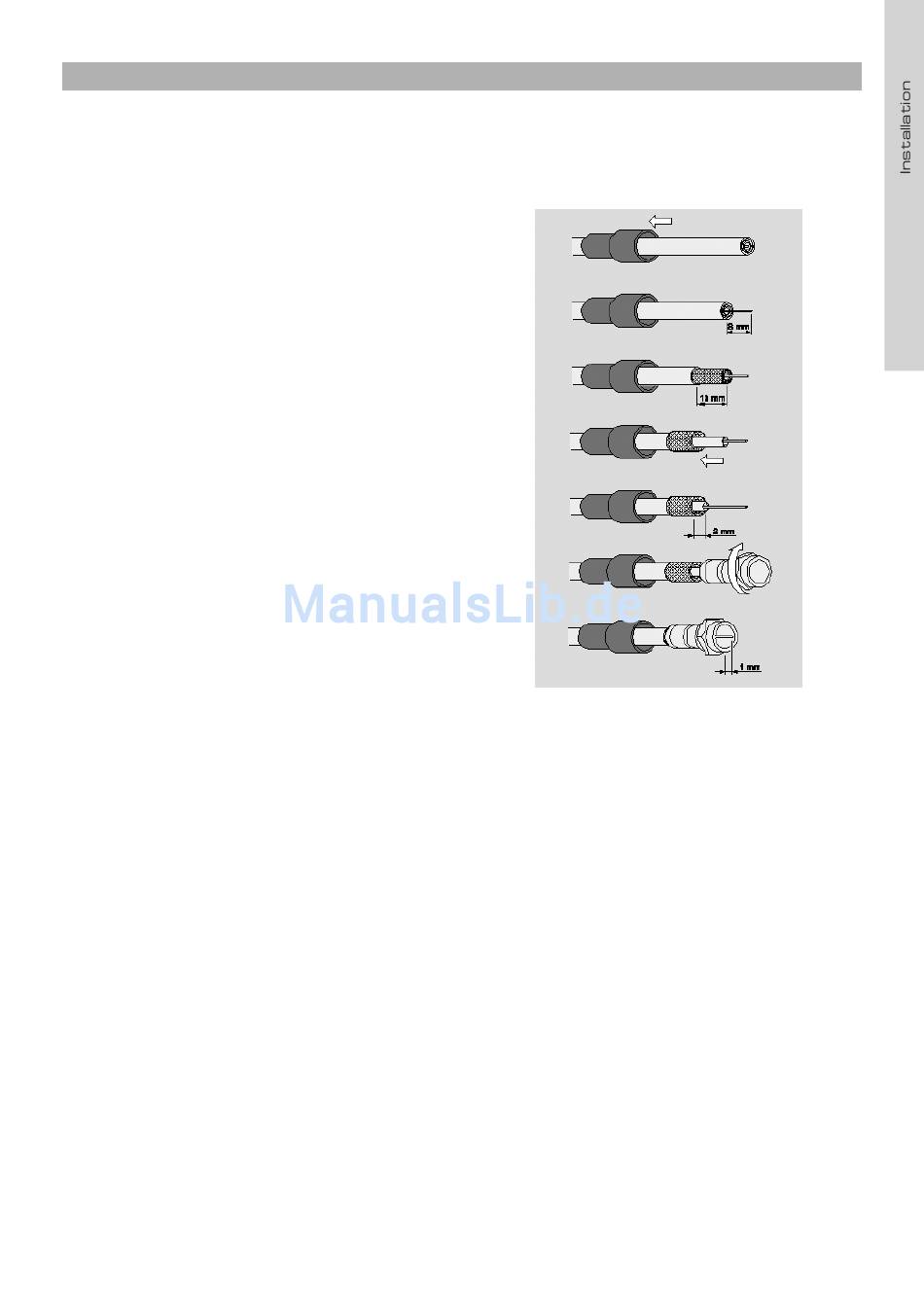

Anschluss-Schema für Koaxial-Kabel:
Seite 13
