■ ANALOG PC-2 / COMPONENT-Buchse
Diese Buchse dient als ANALOG PC-Eingang des Computers oder als
COMPONENT-Eingangsbuchse. Verwenden Sie ein D-sub-Computerkabel.
Die Spezifikationen des ANALOG PC-Eingangs und des COMPONENT-Eingangs
sind identisch.

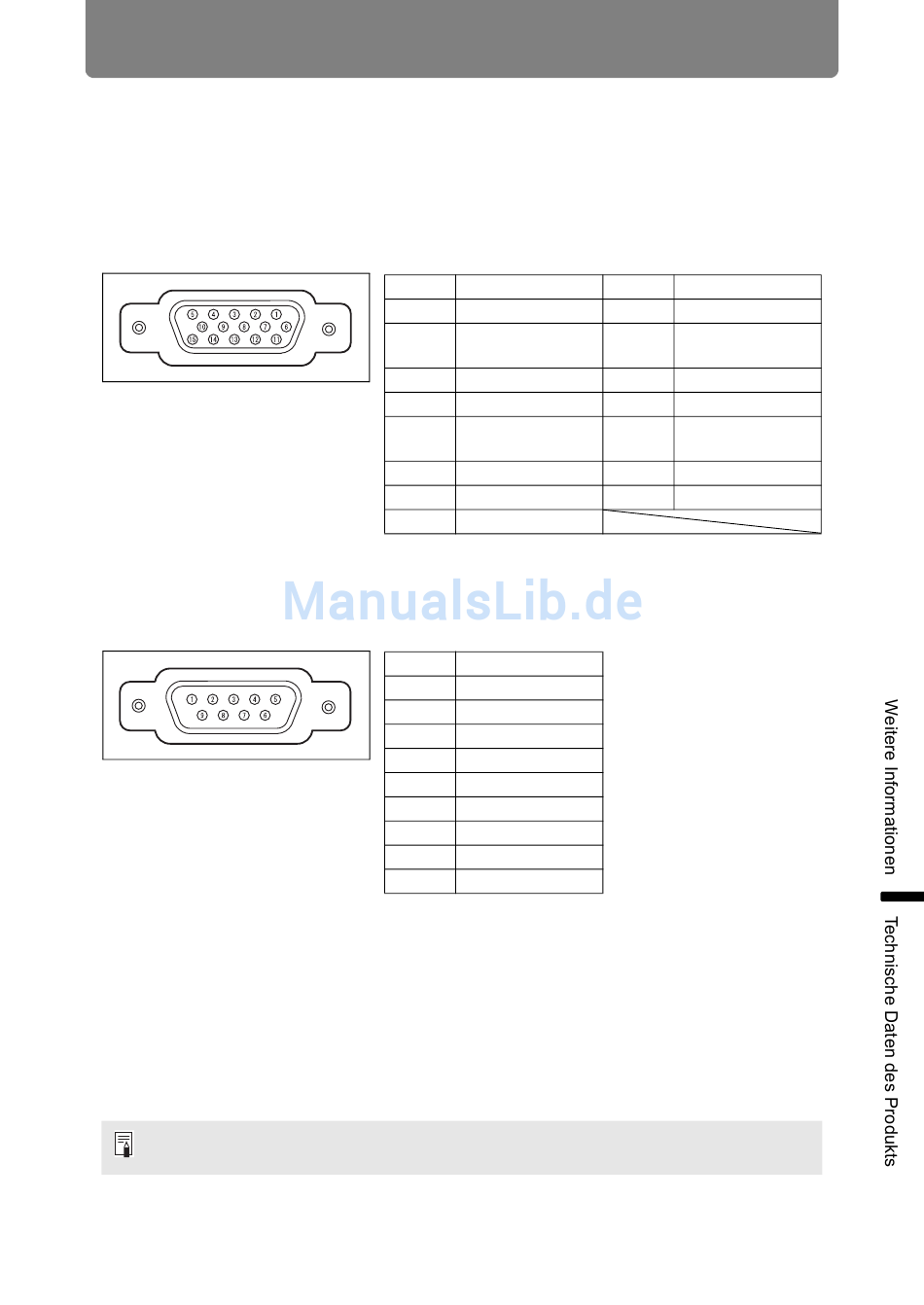

Mini D-sub, 15-polig

■ Service-Port (CONTROL)

PIN-Zuweisung

Datenübertragungsformat
Datenübertragungsmodus:
Datenübertragungsgeschwindigkeit: 19200 bit/s
Zeichenlänge
Stoppbits
Parität
Flusssteuerung
Der Dienstport ist nicht verfügbar, wenn [HDBaseT] auf [Ein] und [Serielle
Kommunikation] auf [HDBaseT] eingestellt ist.
PIN-Nr.
1 R
2 G
3 B
4 OFFEN
Masse
5
(Horizontal-Sync.)
6 Masse (R)
7 Masse (G)
8 Masse (B)
PIN-Nr.
1 OFFEN
2 RxD
3 TxD
4 OFFEN
5 ERDE
6 OFFEN
7 Internes Pull-up
8 OFFEN
9 OFFEN
RS-232C, asynchron, Halbduplex-
Datenübertragung
: 8 Bits
: 2 Bits
: Keine
: Keine
193
Technische Daten des Produkts
Signal PIN-Nr.
9
10
11
12
13
14
15
Signal
Signal
Spannung +5 V
Masse
(Vertikal-Sync.)
Masse
DDC-Daten
Horizontal-Sync.
Vertikal-Sync.
DDC-Takt
