3. AUFBAU
Bediener
14
Grünes und gelbes Kabel
(Erdungskabel)
T-8421C, 8422C, 8452C, 8722C, 8752C
<100V/400V Modell>

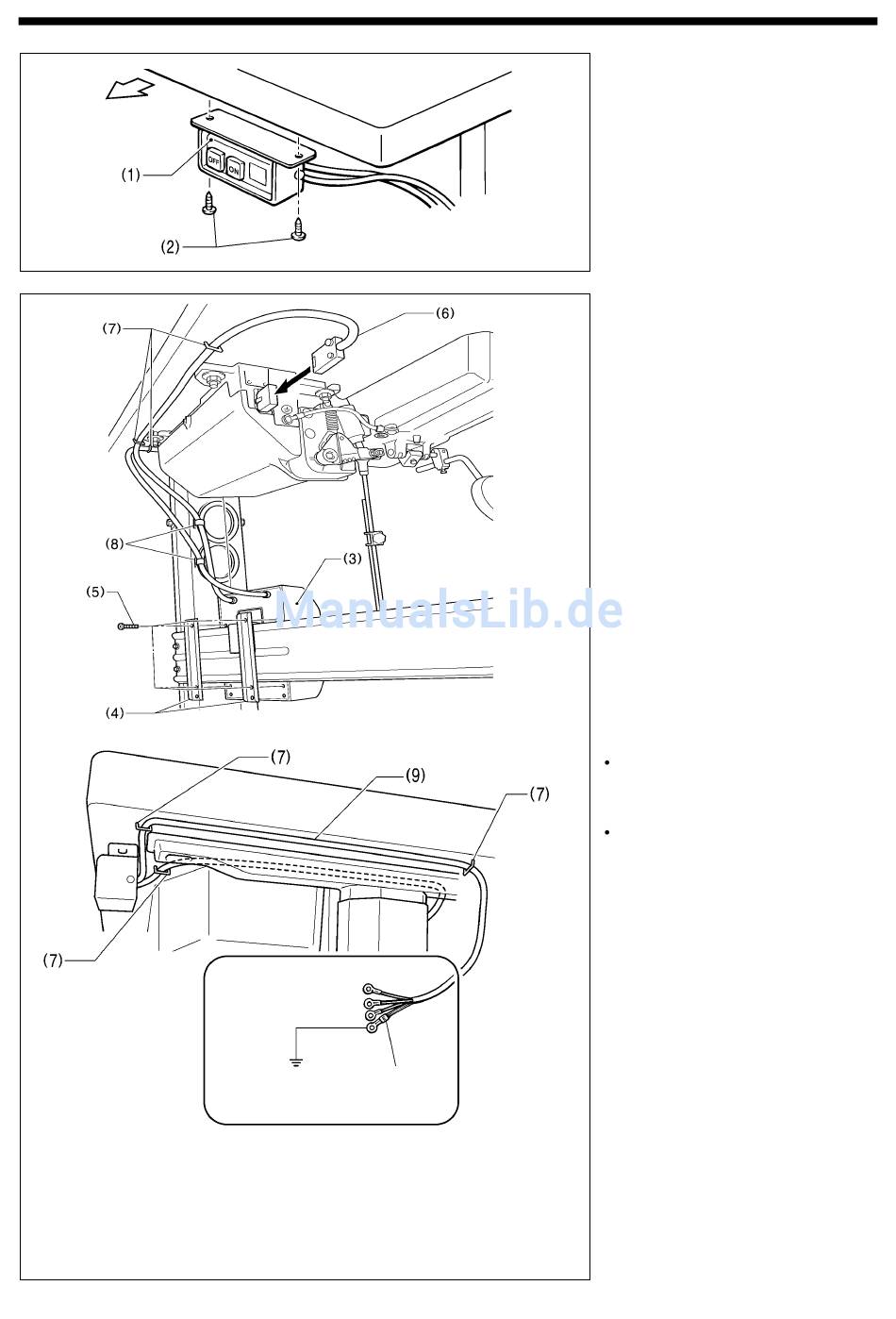

(1) Netzschalter
(2) Schrauben [2 Stck.]
4145M
(3) Trafokasten
2179B
(4) Trafokastenplatten [2 Stck.]
(5) Schraube [mit Unterlegscheibe]
(6) 3-PIN Netzanschlussstecker
(7) Krampen [6 Stck.]
(8) Kabelklemme [2 Stck.]
(9) Netzkabel
1. Schließen Sie einen geeigneten
Stecker an das Netzkabel (9) an.
(Das grüne und das gelbe Kabel
sind Erdungskabel.)
2. Schließen Sie das Stromkabel an
eine korrekt geerdete Steckdose an.
BEMERKUNG:
Achten Sie beim Befestigen der
Klemmen (7) darauf, die Kabel nicht
zu beschädigen.
Verwenden Sie keine
Verlängerungskabel, andernfalls
könnten Probleme beim Betrieb der
Nähmaschine auftreten.
