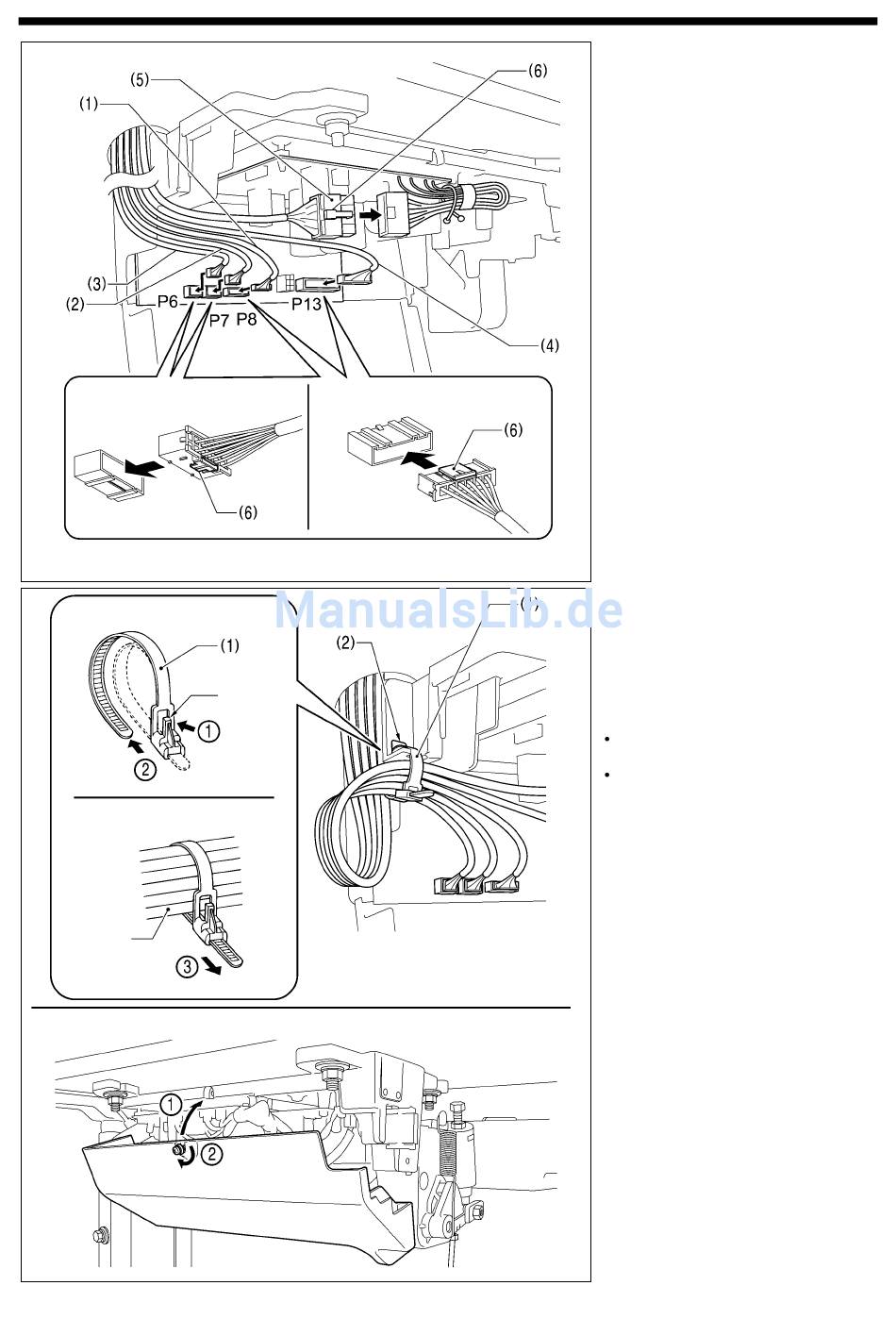

Nase drücken (6)
Sicher einstecken, bis die Nasen (6) einrasten.
<Entfernen>
<Befestigen>
Leitungen
<Abdeckung schließen>
Nase anheben (6)
Drücken
Sie
die
Nase
nach
unten
T-8421C, 8422C, 8452C, 8722C, 8752C
(1) 6-PIN Anschlussstecker an der
Kopferkennungseinheit
(2) 12-PIN Bedientafelanschluss
(3) 10-PIN Drehmelderanschluss
(4) 14-PIN Maschinenanschluss
(5) 4-PIN Motoranschluss
4139M
2
Kabelklemmen
.
4140M
(1) Mehrfachkabelklemmen
BEMERKUNG:
Befestigen Sie die Kabel so, dass
sich die Anschlüsse nicht lösen.
Alle aus dem Schaltkasten
kommenden Kabel sollten mit Hilfe
der Mehrfachkabelschelle (1) mit
dem Kabelhalter (2) gesichert
werden. Wenn man dies nicht
beachtet, können sich die Kabel
durch Vibrationen der Nähmaschine
lösen. Dies führt zu
Betriebsproblemen des
Schaltkastens.
4141M
3. AUFBAU
11
