Der folgende Abschnitt ist speziell für den Fachhändler gedacht. Sie müssen diesen Abschnitt nur
beachten, wenn Sie die Installation selbst durchführen. Im Abschnitt „Anschlussschema" fi nden Sie
eine Musterkonfi guration.
Schließen Sie das Gerät erst an das Stromnetz an, wenn alle Installationsarbeiten fachgerecht durchgeführt
worden sind. Beachten Sie hierzu auch den Abschnitt „Sicherheitshinweise".
GERÄT ANSCHLIESSEN

SAT-ZF-ANSCHLUSS

Schließen Sie den Sat-ZF-Eingang des Receivers an die Satelliten-Empfangsanlage an.
Verwenden Sie hierfür ein Koaxialkabel mit einem Anschlussstecker der Norm F.

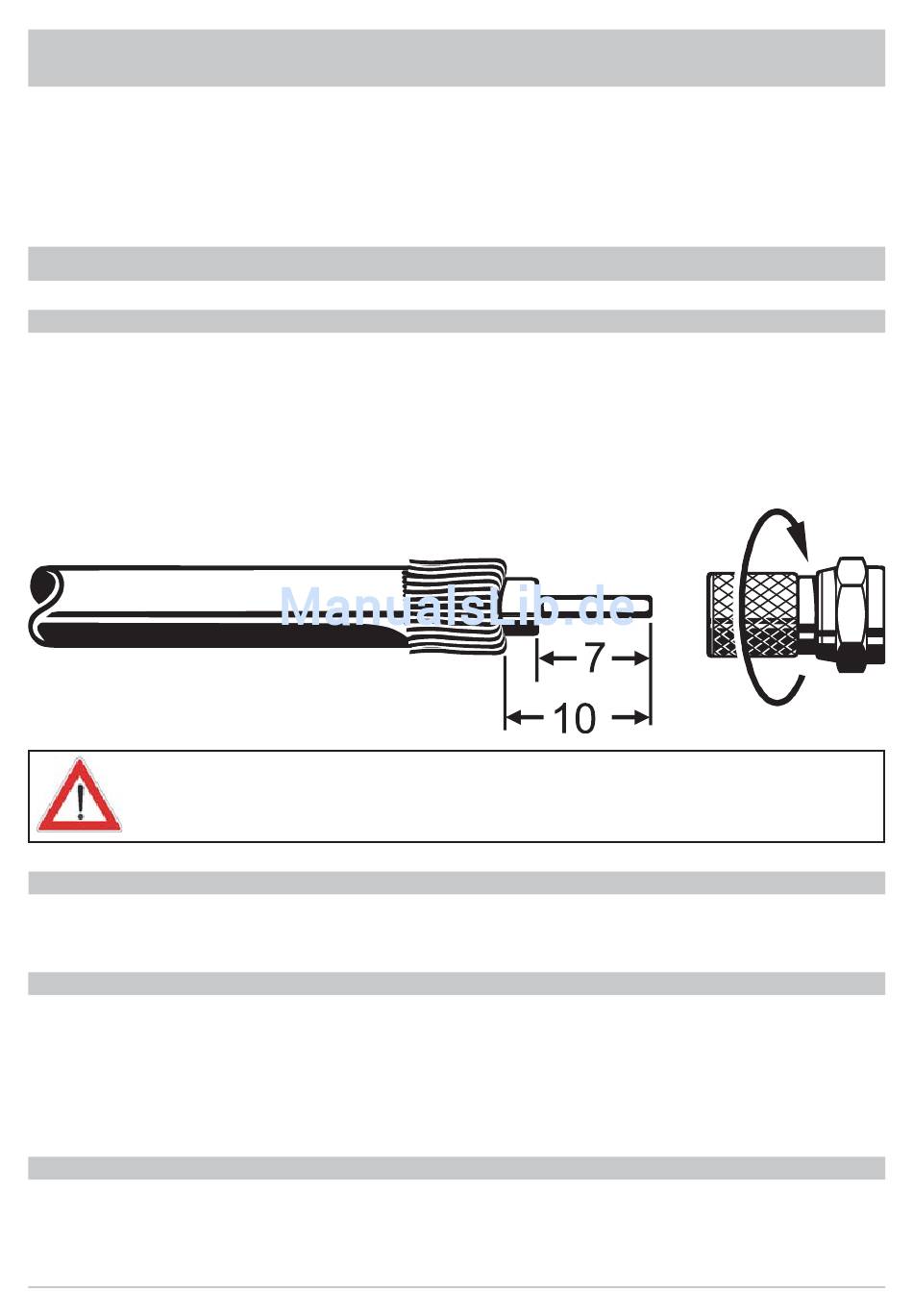

Wenn an dem Kabel der F-Stecker noch nicht montiert ist, isolieren Sie das Kabel entsprechend der
folgenden Grafi k ab und drehen Sie den F-Stecker auf das Kabelende sorgfältig auf, bis er fest auf dem
Kabel sitzt.
Achten Sie darauf, dass bei der Montage des Steckers keine Drähtchen des
Abschirmgefl echts den Innenleiter berühren, sodass kein Kurzschluss entsteht.
Auch die Qualität des Empfangssignals hängt von dieser Verbindung ab!

EMPFANGSVORAUSSETZUNGEN

Vergewissern Sie sich, dass Ihre Sat-Antennenanlage für den Digital-Empfang ausgelegt ist.

VOREINSTELLUNG DER EMPFANGSANLAGE

Die Voreinstellung für die Steuersignale wurde für herkömmliche Empfangsanlagen vorgenommen, also
14/18 V zur Polarisations-Umschaltung und das 22-kHz-Schaltsignal zur Low-/High-Band-Umschaltung.
Beachten Sie unbedingt die Anwendungshinweise der verwendeten Matrizen.
Die im Menü „Antenneneinstellungen" festgelegten Parameter sollten nur von erfahrenen Installateuren
geändert werden.

TV-ANSCHLUSS

Verbinden Sie den Satelliten-Receiver (TV-Scart-Buchse) und das TV-Gerät mit einem Scart-Kabel.
Ist Ihr Fernsehgerät stereotauglich, können Sie den Ton über die Scart-Verbindung in Stereo empfangen.
Verbinden Sie den Satelliten-Receiver und den Video-/DVD-Recorder mit einem Scart-Kabel.

ANSCHLUSS UND INBETRIEBNAHME

7
