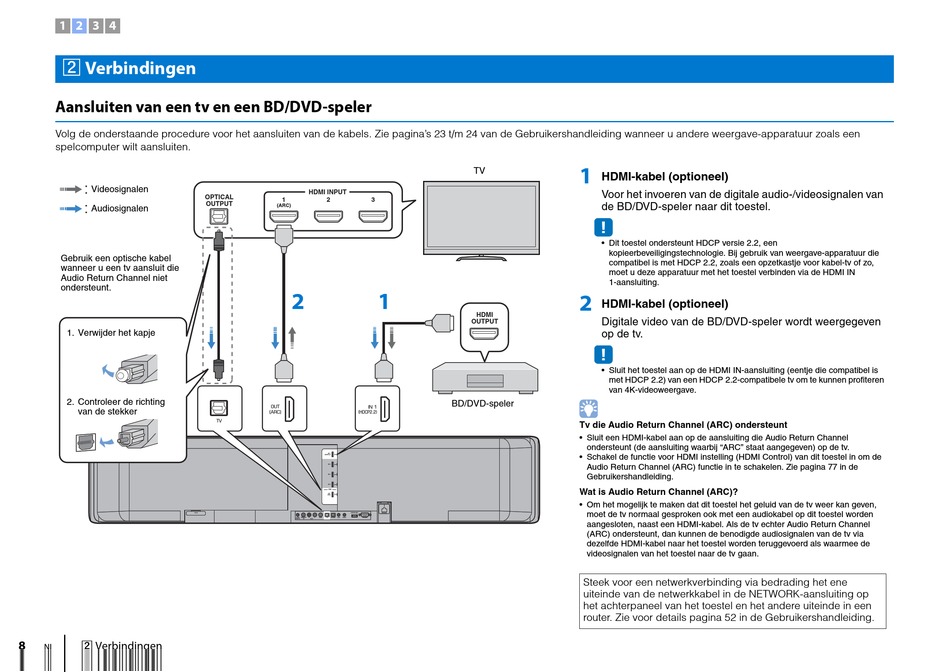

Verbindingen
Aansluiten van een tv en een BD/DVD-speler
Volg de onderstaande procedure voor het aansluiten van de kabels. Zie pagina's 23 t/m 24 van de Gebruikershandleiding wanneer u andere weergave-apparatuur zoals een
spelcomputer wilt aansluiten.
Videosignalen
Audiosignalen
Gebruik een optische kabel
wanneer u een tv aansluit die
Audio Return Channel niet
ondersteunt.
1. Verwijder het kapje
2. Controleer de richting
van de stekker
AC IN
8 b Verbindingen
Nl
HDMI INPUT
OPTICAL
1 2 3
OUTPUT
2 1
OUT IN 1
(ARC)
(HDCP2.2)
TV
IN 1
(HDCP2.2)
IN 2
IN 3
IN 4
HDMI
OUT
(ARC)
UPDATE ONLY NETWORK
SYSTEM SUBWOOFER R L AUX2 TV OPTICAL IR-IN IR-OUT RS-232C
CONNCETOR OUT AUX1
1
TV
HDMI-kabel (optioneel)
Voor het invoeren van de digitale audio-/videosignalen van
de BD/DVD-speler naar dit toestel.
• Dit toestel ondersteunt HDCP versie 2.2, een
kopieerbeveiligingstechnologie. Bij gebruik van weergave-apparatuur die
compatibel is met HDCP 2.2, zoals een opzetkastje voor kabel-tv of zo,
moet u deze apparatuur met het toestel verbinden via de HDMI IN
1-aansluiting.
2
HDMI-kabel (optioneel)
HDMI
Digitale video van de BD/DVD-speler wordt weergegeven
OUTPUT
op de tv.
• Sluit het toestel aan op de HDMI IN-aansluiting (eentje die compatibel is
met HDCP 2.2) van een HDCP 2.2-compatibele tv om te kunnen profiteren
van 4K-videoweergave.
BD/DVD-speler
Tv die Audio Return Channel (ARC) ondersteunt
• Sluit een HDMI-kabel aan op de aansluiting die Audio Return Channel
ondersteunt (de aansluiting waarbij "ARC" staat aangegeven) op de tv.
• Schakel de functie voor HDMI instelling (HDMI Control) van dit toestel in om de
Audio Return Channel (ARC) functie in te schakelen. Zie pagina 77 in de
Gebruikershandleiding.
Wat is Audio Return Channel (ARC)?
• Om het mogelijk te maken dat dit toestel het geluid van de tv weer kan geven,
moet de tv normaal gesproken ook met een audiokabel op dit toestel worden
aangesloten, naast een HDMI-kabel. Als de tv echter Audio Return Channel
(ARC) ondersteunt, dan kunnen de benodigde audiosignalen van de tv via
dezelfde HDMI-kabel naar het toestel worden teruggevoerd als waarmee de
videosignalen van het toestel naar de tv gaan.
Steek voor een netwerkverbinding via bedrading het ene
uiteinde van de netwerkkabel in de NETWORK-aansluiting op
het achterpaneel van het toestel en het andere uiteinde in een
router. Zie voor details pagina 52 in de Gebruikershandleiding.
