Kompass - satmap active 10 Benutzerhandbuch

5.10 Kompass

5.10 Kompass
(GPS Karte → Hauptmenü → Einstellungen
→ Kompass)
Sie haben zwei Optionen für die Nordpeilung:
• Gitternord: Norden wird in Bezug auf das
verwendete Kartengitter angepeilt. Die
Peilung orientiert sich am Mittelmeridian des
Koordinatensystems
• Magnetisch Norden: Norden wird in Bezug
auf das Magnetfeld der Erde angepeilt.
Dieses verändert sich langsam und ständig,
weshalb magnetisch Norden kein fixer Punkt
ist. Die Abweichung von Gitternord beträgt
zur Zeit etwa 2°.
Kompassanzeige
• Die Peilung kann in Grad, als
Himmelsrichtung (z. B. N, NNO) oder
in Strich angezeigt werden. Wählen Sie
zwischen diesen Optionen, indem Sie den
Joystick nach rechts oder links bewegen
(Abschnitt 15.00).
• Drücken Sie Fertig oder die Mitte des
Joysticks, um zum Einstellungsmenü
zurückzukehren.
Richtungsanzeige
• Wählen Sie zwischen der Peilung in Bezug
auf das Gitter oder auf magnetisch Norden,
indem Sie den Joystick nach rechts oder
links bewegen.
• Drücken Sie Fertig oder die Mitte des
Joysticks, um zum Einstellungsmenü
zurückzukehren.
© Satmap Systems Ltd
Über die Standard Taste werden die
Einstellungen wie folgt zurückgesetzt:
Kompassanzeige
Grad
Nadelabweichung
Manuell
Richtungsanzeige
Peilung in Bezug auf das Gitter
Nadelabweichung
• Bewegen Sie den Joystick nach rechts
manuell
oder links, um zwischen
automatisch
zu wählen.
Drücken Sie Fertig, wenn Sie automatisch
ausgewählt haben.
Falls Sie die Nadelabweichung
eingeben möchten, drücken Sie Einstellen.
'Wert der Nadelabweichung' wird
Die Seite
angezeigt. Hier können Sie mit Hilfe des
Joysticks den gewünschten Wert einstellen.
Bewegen Sie dazu den Joystick nach oben
oder unten.
• Drücken Sie Fertig oder die Mitte
des Joysticks, um zu den Kompass
Einstellungen
zurückzukehren. Drücken
Sie auf dieser Seite erneut Fertig, um zum
Einstellungsmenü zurückzukehren.
Über die Standard Taste werden die
Einstellungen wie folgt zurückgesetzt:
Nadelabweichung
W 03
30
und
manuell

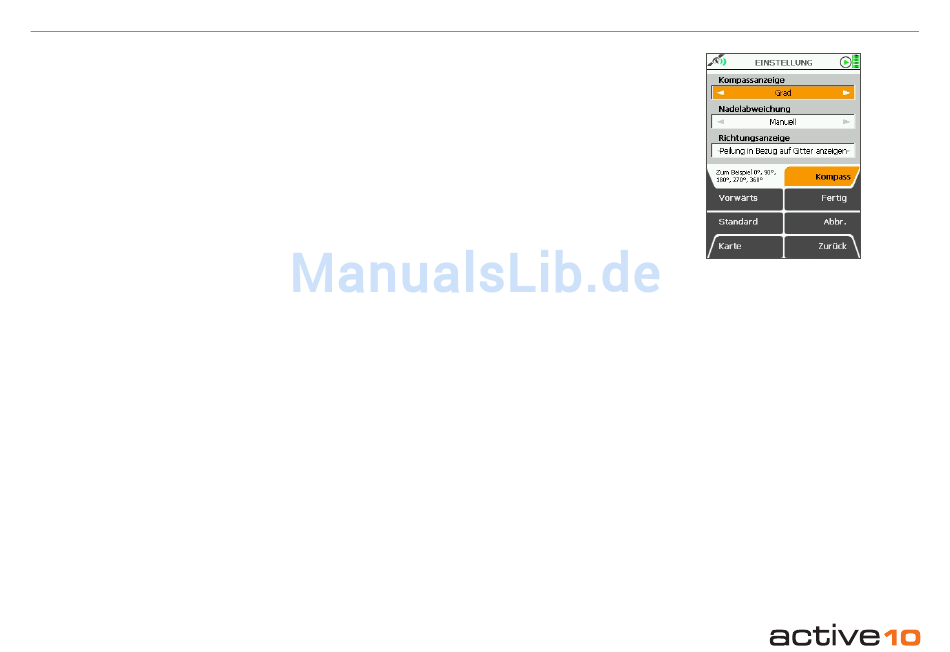

Abbildung 5.10
