Installationsort

Bedieneinheit nicht in Feuchträumen installieren.
600 ≥ 1000

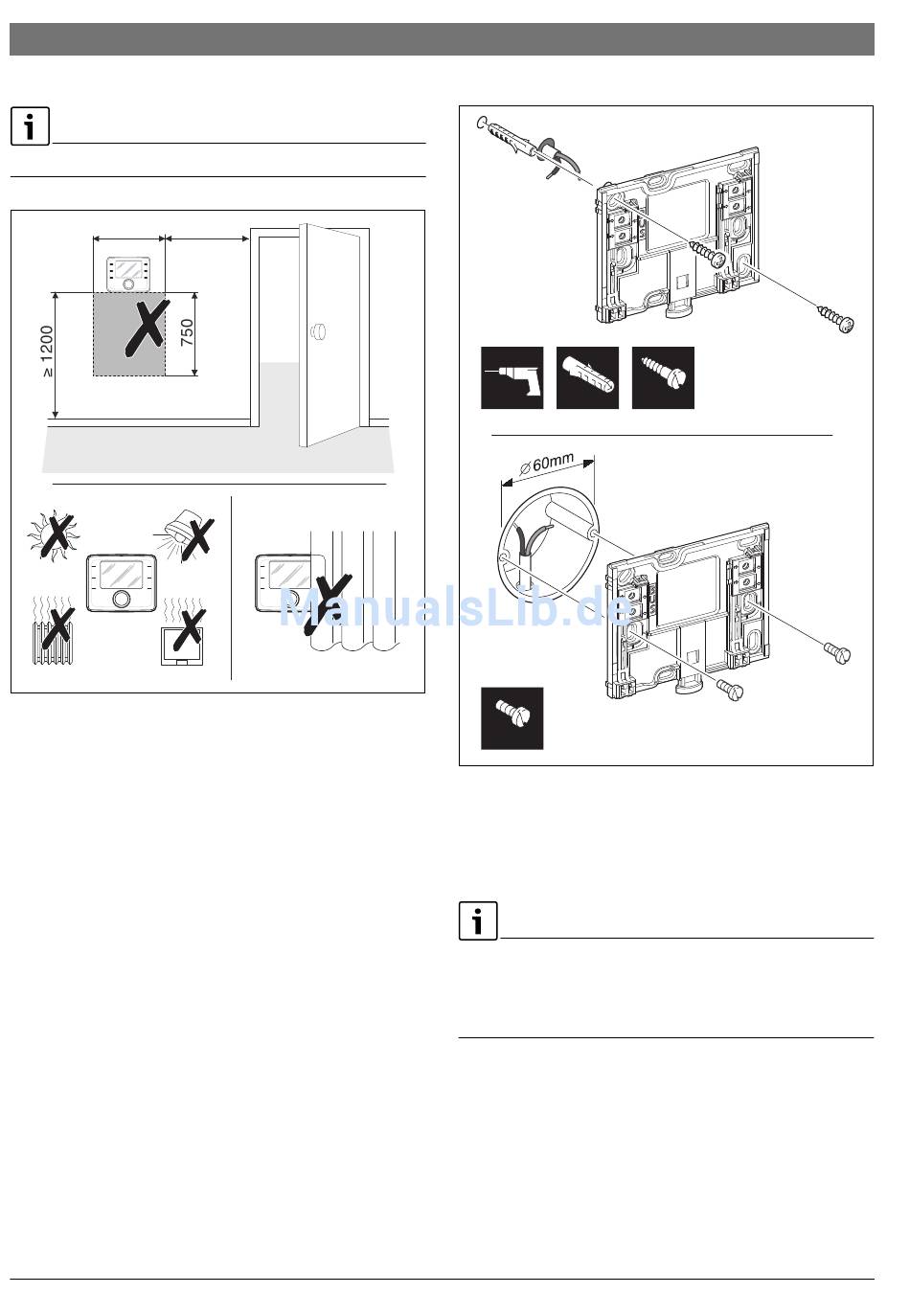

Bild 5 Installationsort im Referenzraum
6720862227 (2016/06)
3.3

Installation im Referenzraum

6 mm
0010009902-001
3,5 mm
Bild 6
3.4

Elektrischer Anschluss

Die Bedieneinheit wird über die BUS-Leitung mit Energie ver-
sorgt. Die Polarität der Adern ist beliebig.
Wenn die maximale Gesamtlänge der BUS-Verbindungen zwi-
schen allen BUS-Teilnehmern überschritten wird oder im BUS-
System eine Ringstruktur vorliegt, ist die Inbetriebnahme der
Anlage nicht möglich.
Maximale Gesamtlänge der BUS-Verbindungen:
• 100 m mit 0,50 mm
• 300 m mit 1,50 mm
▶ Wenn mehrere BUS-Teilnehmer installiert werden, Min-
destabstand von 100 mm zwischen den einzelnen BUS-
Teilnehmern einhalten.
6 mm 3,5 mm
Montage des Sockels
2
Leiterquerschnitt
2
Leiterquerschnitt.
0 010 003 263-002
CW400
