...5 PROGRAMMIERUNG

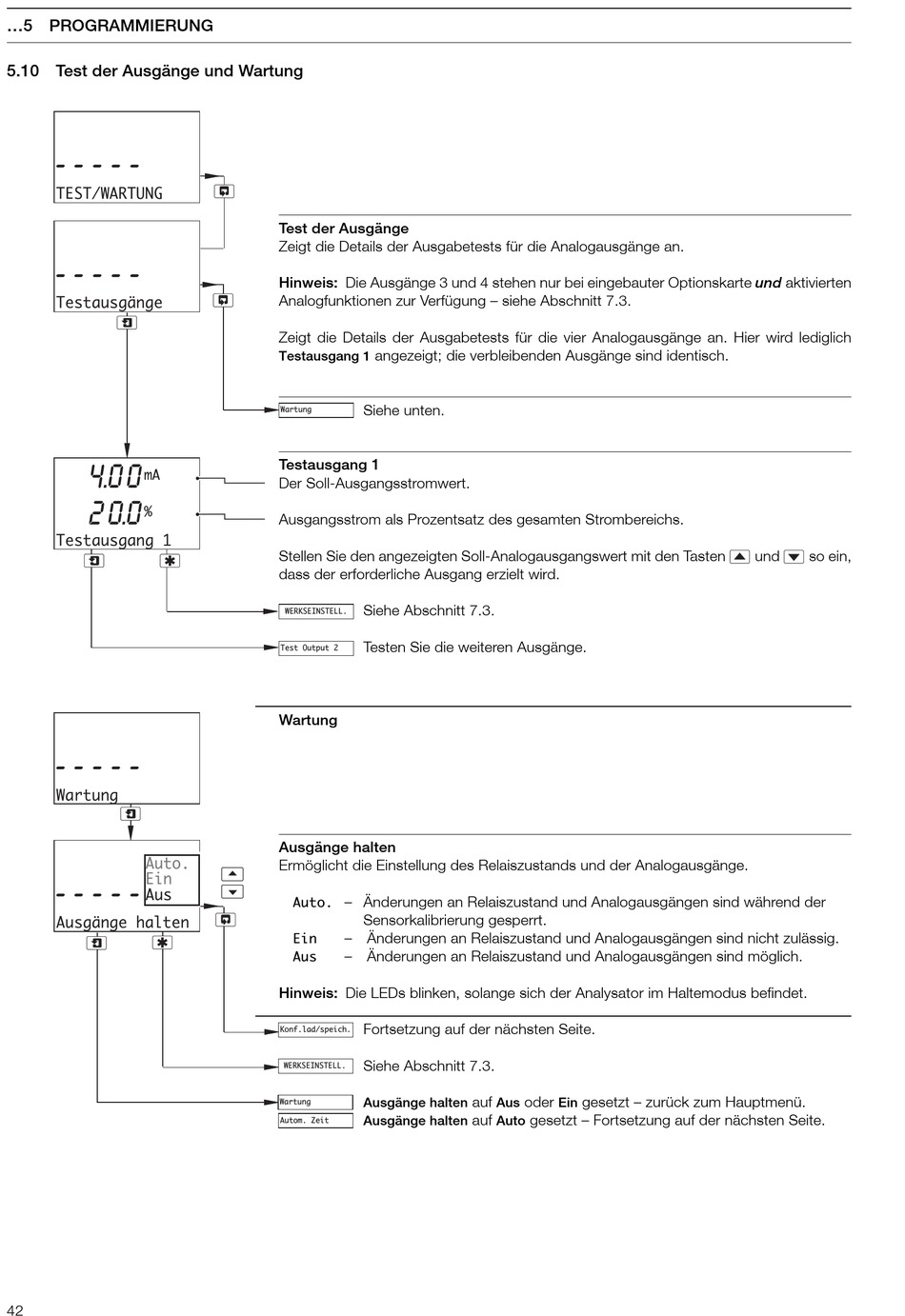

5.10 Test der Ausgänge und Wartung
-----
TEST/WARTUNG
-----
Testausgänge
4. 0 0
mA
20. 0
%
Testausgang 1
-----
Wartung
Auto.
Ein
-----
Aus
Ausgänge halten
42
Test der Ausgänge
Zeigt die Details der Ausgabetests für die Analogausgänge an.
Hinweis: Die Ausgänge 3 und 4 stehen nur bei eingebauter Optionskarte und aktivierten
Analogfunktionen zur Verfügung – siehe Abschnitt 7.3.
Zeigt die Details der Ausgabetests für die vier Analogausgänge an. Hier wird lediglich
angezeigt; die verbleibenden Ausgänge sind identisch.
Testausgang 1
Siehe unten.
Wartung
Testausgang 1
Der Soll-Ausgangsstromwert.
Ausgangsstrom als Prozentsatz des gesamten Strombereichs.
Stellen Sie den angezeigten Soll-Analogausgangswert mit den Tasten
dass der erforderliche Ausgang erzielt wird.
Siehe Abschnitt 7.3.
WERKSEINSTELL.
Testen Sie die weiteren Ausgänge.
Test Output 2
Wartung
Ausgänge halten
Ermöglicht die Einstellung des Relaiszustands und der Analogausgänge.
– Änderungen an Relaiszustand und Analogausgängen sind während der
Auto.
Sensorkalibrierung gesperrt.
Ein
– Änderungen an Relaiszustand und Analogausgängen sind nicht zulässig.
Aus
– Änderungen an Relaiszustand und Analogausgängen sind möglich.
Hinweis: Die LEDs blinken, solange sich der Analysator im Haltemodus befindet.
Fortsetzung auf der nächsten Seite.
Konf.lad/speich.
Siehe Abschnitt 7.3.
WERKSEINSTELL.
Wartung
Ausgänge halten
Autom. Zeit
Ausgänge halten
auf
oder
gesetzt – zurück zum Hauptmenü.
Aus
Ein
auf
gesetzt – Fortsetzung auf der nächsten Seite.
Auto
und
so ein,
