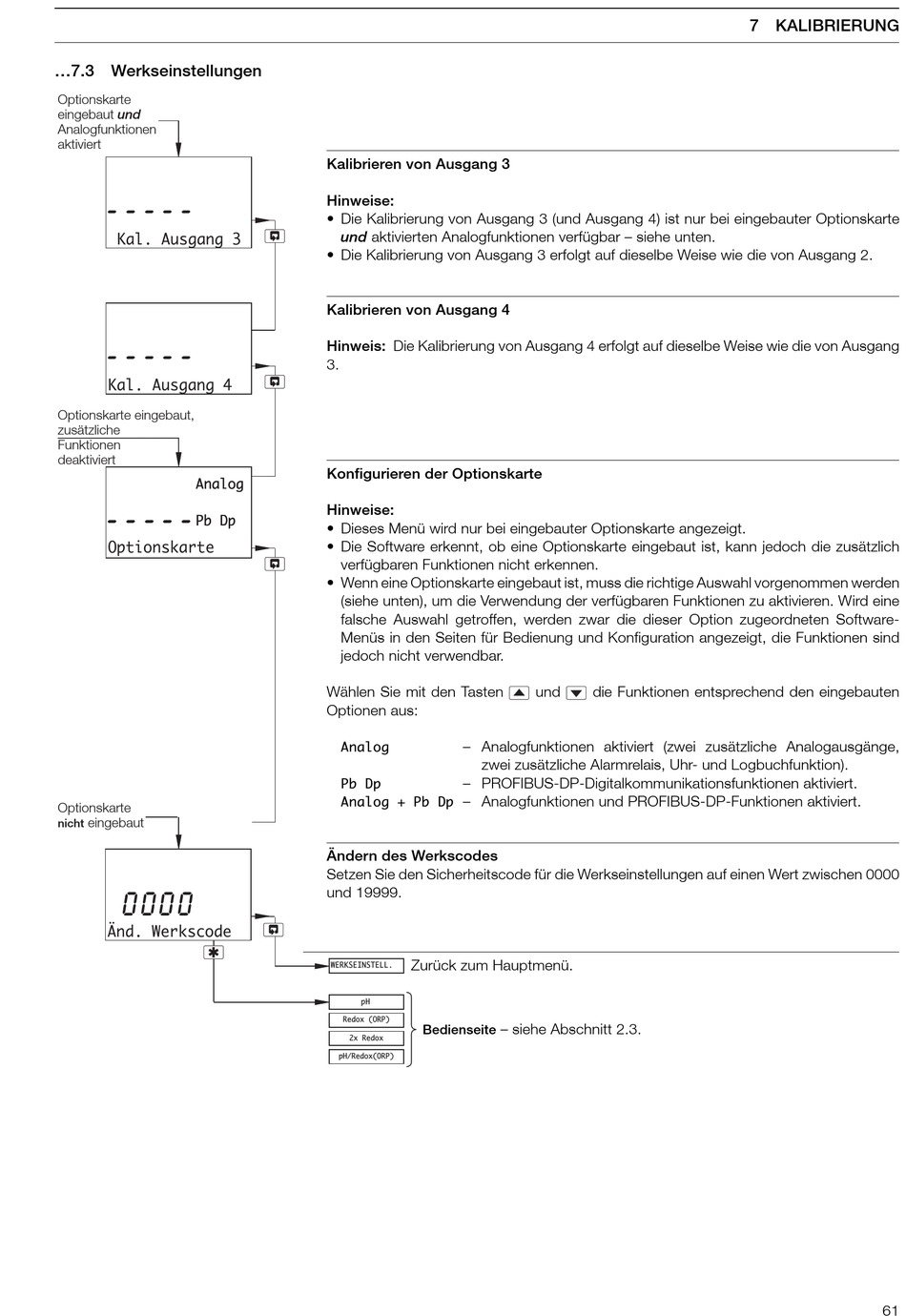

...7.3 Werkseinstellungen
Optionskarte
eingebaut und
Analogfunktionen
aktiviert
-----
Kal. Ausgang 3
-----
Kal. Ausgang 4
Optionskarte eingebaut,
zusätzliche
Funktionen
deaktiviert
Analog
Analog
-----
-----
Pb Dp
Pb Dp
Optionskarte
Optionskarte
eingebaut
nicht
0000
Änd. Werkscode
Kalibrieren von Ausgang 3
Hinweise:
• Die Kalibrierung von Ausgang 3 (und Ausgang 4) ist nur bei eingebauter Optionskarte
und aktivierten Analogfunktionen verfügbar – siehe unten.
• Die Kalibrierung von Ausgang 3 erfolgt auf dieselbe Weise wie die von Ausgang 2.
Kalibrieren von Ausgang 4
Hinweis: Die Kalibrierung von Ausgang 4 erfolgt auf dieselbe Weise wie die von Ausgang
3.
Konfigurieren der Optionskarte
Hinweise:
• Dieses Menü wird nur bei eingebauter Optionskarte angezeigt.
• Die Software erkennt, ob eine Optionskarte eingebaut ist, kann jedoch die zusätzlich
verfügbaren Funktionen nicht erkennen.
• Wenn eine Optionskarte eingebaut ist, muss die richtige Auswahl vorgenommen werden
(siehe unten), um die Verwendung der verfügbaren Funktionen zu aktivieren. Wird eine
falsche Auswahl getroffen, werden zwar die dieser Option zugeordneten Software-
Menüs in den Seiten für Bedienung und Konfiguration angezeigt, die Funktionen sind
jedoch nicht verwendbar.
Wählen Sie mit den Tasten
Optionen aus:
Analog
– Analogfunktionen aktiviert (zwei zusätzliche Analogausgänge,
zwei zusätzliche Alarmrelais, Uhr- und Logbuchfunktion).
Pb Dp
– PROFIBUS-DP-Digitalkommunikationsfunktionen aktiviert.
Analog + Pb Dp
– Analogfunktionen und PROFIBUS-DP-Funktionen aktiviert.
Ändern des Werkscodes
Setzen Sie den Sicherheitscode für die Werkseinstellungen auf einen Wert zwischen 0000
und 19999.
Zurück zum Hauptmenü.
WERKSEINSTELL.
pH
Redox (ORP)
Bedienseite
2x Redox
pH/Redox(ORP)
und
die Funktionen entsprechend den eingebauten
– siehe Abschnitt 2.3.
7 KALIBRIERUNG
61
