Inhaltszusammenfassung für HP Scitex FB950

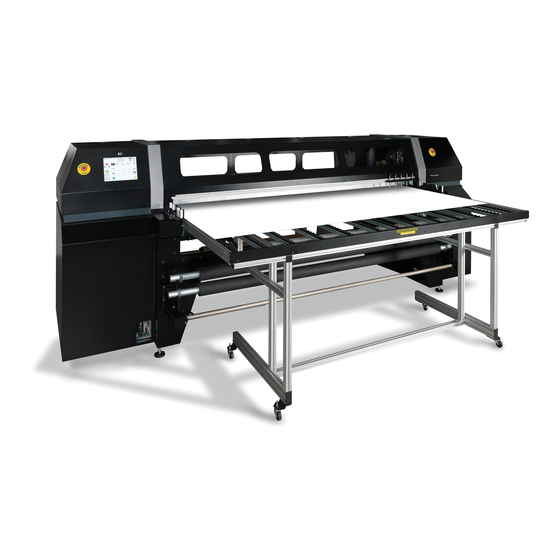

- Seite 1 HP Scitex FB950 Drucker Handbuch zur Standortvorbereitung...
- Seite 2 © 2008 Hewlett-Packard Development Company, L.P. Die vorliegenden Informationen können ohne Vorankündigung geändert werden. Die gültigen Garantien für HP-Produkte und -Dienstleistungen sind ausdrücklich in den Gewährleistungserklärungen der jeweiligen Produkte und Dienstleistungen aufgeführt. Die vorliegenden Informationen sind nicht als zusätzliche Gewährleistung zu interpretieren.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorbereitungen für den neuen Drucker Elektrische Leistung ..........................1 Empfang des Druckers ......................... 2 Erforderlicher Platz ..........................3 Verarbeitung von Tinte und Medien ..................... 4 UV-Tinte ist verderblich ........................4 Externes RIP ............................4 Spezifikationen ............................. 4 Sicherheitshinweise ..........................6 DEWW... - Seite 4 DEWW...
-
Seite 5: Vorbereitungen Für Den Neuen Drucker
Bei Verwendung dieses Phasenschiebers muss das Netzkabel des Druckers beim Aufstellen mit einem neuen Stecker versehen werden. Bestellen Sie deshalb vor dem Aufstellen des Druckers Teilenummer CH242A (HP, SCITEX, FB900, PHASE_CONVERTER_PLUG, KIT). Einphasenstrom von 60 Hz Eingangsleistung vom Stromanbieter „Phase Perfect“ Digital Phase Converter (Phasenschieber) -
Seite 6: Empfang Des Druckers
Dreiphasen-Ausgangsleistung Anschlussbuchse NEMA L15–20R Netzkabel des Druckers, Field Modification Kit CH242A angeschlossen Der für den Drucker bereitgestellte AC-Eingang muss die angegebene Spannung und Frequenz ohne Störungen konstant halten. Wenn es bei Ihrer Stromversorgung zu Spannungsabfällen, Stromausfällen oder Überspannungen kommen kann, empfiehlt Hewlett-Packard die Verwendung eines Notstromsystems oder einer unterbrechungsfreien Stromversorgung (USV), um sicherzustellen, dass die AC-Eingangsleistung zum Drucker immer innerhalb der vorgeschriebenen Werte liegt. -
Seite 7: Erforderlicher Platz
Aufstellen werden der Drucker und die Medientische auf eine Höhe ausgerichtet, um einen exakten Medieneinzug zu garantieren. Die Füße des Druckers und des Tisches können Höhenunterschiede des Bodens von bis zu 5,6 cm über die Breite des Druckers von 457 cm und von 5,1 cm über die Tiefe des Druckers von 300 cm ausgleichen. -
Seite 8: Verarbeitung Von Tinte Und Medien
Datum. Externes RIP Der Drucker erhält Druckaufträge von einem externen RIP. Dies kann die HP RIP Software oder ein unterstütztes RIP eines Drittherstellers sein. Für diese Softwareprodukte ist Server-Hardware erforderlich, die die Anforderungen des RIP erfüllt. Die RIP-Software und Server-Hardware müssen beim Aufstellen des Druckers verfügbar sein. - Seite 9 Tabelle 2 Spezifikationen (Fortsetzung) Relative Luftfeuchtigkeit: 20 bis 80 %, nichtkondensierend Lagerbedingungen Temperatur: -34 bis 49° C Relative Luftfeuchtigkeit: 10 bis 80 %, nichtkondensierend Einhaltung von Sicherheit: CE, UL, c-UL Vorschriften Emissionen: FCC-A, CE Störsicherheit: CE Elektrische Leistung Stromversorgung: 200 - 240 V AC, Dreiphasen (3Φ), 50/60 Hz, max. 12 A Erforderlicher Mit vom Stromanbieter bereitgestellten Dreiphasenstrom: Stromkreis...
-
Seite 10: Sicherheitshinweise
Tabelle 2 Spezifikationen (Fortsetzung) Erforderliches ● Teilenummer 0506213 Nordamerika (durch UL/CSA genehmigt), Länge: 6 m, erfordert bei Netzkabel Verwendung eines Phasenschiebers (siehe „Elektrische Leistung“ auf Seite 1) Field Modification Kit, Teilenummer CH242A, ODER ● Teilenummer 0602650 Europa (Harmonisiert), Länge: 6 m Optionaler Bei Versand ist der Drucker so konfiguriert, dass beim Entfernen des Netzkabels zum Drucker auch Hilfsstromkreis für... - Seite 11 vermeiden. Durch die normale Luftbewegung wird das Ozon mit Frischluft vermischt und wieder zu Sauerstoff umgewandelt. ● Sondermüll: DIE ELEKTRONISCHEN TEILE DES DRUCKERS ENTHALTEN EINE LITHIUMBATTERIE. BEI NICHT ORDNUNGSGEMÄSSEM WECHSEL DER BATTERIE BESTEHT EXPLOSIONSGEFAHR. Die Batterie darf nur von einem autorisierten Dienstleister ausgewechselt werden.
- Seite 12 Vorbereitungen für den neuen Drucker DEWW...
