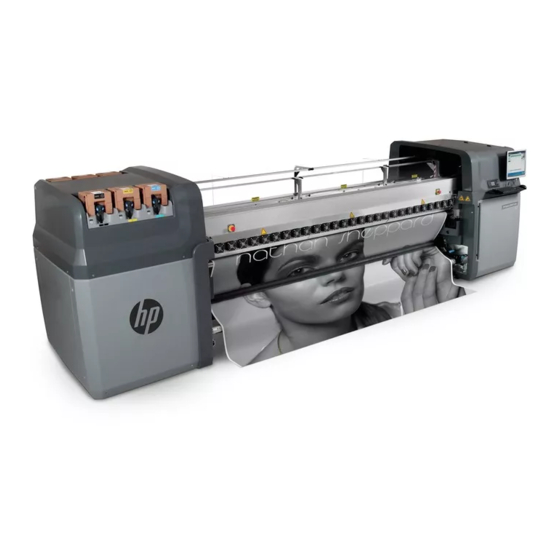

- Seite 1 Latex 850 & 820 SCITEX LX850 & LX820-Drucker Handbuch zur Vorbereitung des Aufstellungsorts...
- Seite 2 © 2013 Hewlett-Packard Development Company, L.P. Die vorliegenden Informationen können 1. Auflage ohne Ankündigung geändert werden. Für HP Produkte und Dienstleistungen gelten ausschließlich die Bestimmungen in der Gewährleistungserklärung des jeweiligen Produkts bzw. Dienstes. Aus dem vorliegenden Dokument sind keine weiter reichenden Garantieansprüche abzuleiten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Einführung ........................1 Systemkonfiguration ......................... 2 Dokumentation ......................... 3 Übersicht über die Standortvorbereitung ..................4 Verantwortung des Kunden ....................... 5 2 Standort vorbereiten ......................8 Vorbereiten der Druckerinstallation ..................... 9 Installationszeitzeitplan ......................10 Anforderungen für den Systembetrieb ..................11 Druckluftanforderungen (Druckluftspindel) .................. - Seite 4 DEWW...
-
Seite 5: Einführung
Einführung DEWW... -
Seite 6: Systemkonfiguration
Systemkonfiguration Der Drucker wird fast vollständig zusammenbaut geliefert. Sie müssen nur noch die einfachen Installationsschritte durchführen, die eingehend im Installationshandbuch beschrieben werden. Der Drucker wird komplett mit Druckköpfen und einer Druckkopfreinigungsrolle ausgeliefert. Kapitel 1 Einführung DEWW... -
Seite 7: Dokumentation
Dokumentation Die folgenden Dokumente befinden sich im Lieferumfang des Druckers. Sie können auch von der Website http://www.hp.com/go/LX820/manuals/ oder http://www.hp.com/go/LX850/manuals/ heruntergeladen werden. Handbuch zur Vorbereitung des Aufstellungsorts ● Checkliste zur Vorbereitung des Aufstellungsorts ● Benutzerhandbuch ● Wartungs- und Fehlerbehebungshandbuch ● Rechtliche Informationen ●... -
Seite 8: Übersicht Über Die Standortvorbereitung
Übersicht über die Standortvorbereitung Dieses Handbuch unterstützt Sie bei den folgenden Planungen: Änderungen des Installationsbereichs ● Zugänglichkeit des Standorts ● Notausgänge ● Vorbereiten des Druckproduktionsbereichs ● Mechanische, elektrische und Umgebungsspezifikationen ● Computer- und Netzwerkanschlüsse ● Beauftragen eines Fachspediteurs mit einem Gabelstapler und/oder anderen geeigneten Geräten ●... -
Seite 9: Verantwortung Des Kunden
Um vollständige Funktionalität zu gewährleisten, wird empfohlen, den Computer mit dem Internet ● zu verbinden. Sie müssen sicherstellen, dass Sie die HP RIP-Software bis zum vereinbarten Termin der ● Druckerinstallation erhalten haben. Beachten Sie Folgendes, wenn Sie RIP-Software von einem anderen Hersteller für den Drucker erworben... -
Seite 10: Druckerverbrauchsmaterial Für Test- Und Schulungszwecke
Zurückgeben der Checkliste zur Vorbereitung des Aufstellungsorts Füllen Sie die Checkliste vollständig aus, und senden Sie sie mindestens zwei Wochen vor dem Installationstermin an den Händler oder HP Vertriebsmitarbeiter zurück. HINWEIS: Alle zusätzlichen Arbeiten während der Installation, die aufgrund von unzureichenden Standortvorbereitungen durchgeführt werden müssen, werden dem Kunden in Rechnung gestellt. -
Seite 11: Recyceln Von Druckköpfen
Die Druckköpfe müssen entsprechend den kommunalen Vorschriften und Richtlinien entsorgt werden. Weitere Informationen finden Sie im Datenblatt zur Materialsicherheit der Druckertinte auf der Website http://www.hp.com/hpinfo/community/environment/productinfo/psis_inkjet.htm. In manchen Ländern bietet HP das Recyclingprogramm ‘HP Planet Partners Returns’ an. Informationen zu diesem Programm finden Sie auf der Website http://www.hp.com/recycle/. Verantwortung des Kunden... -
Seite 12: Standort Vorbereiten
Standort vorbereiten Kapitel 2 Standort vorbereiten DEWW... -
Seite 13: Vorbereiten Der Druckerinstallation
Vorbereiten der Druckerinstallation In diesem Kapitel werden die wichtigsten Themen beim Planen und Vorbereiten des Aufstellungsorts behandelt. Berücksichtigen Sie eventuelle bauliche Änderungen sowie die für das Einreichen und Genehmigen der Pläne bei den zuständigen Behörden benötigte Zeit. Sie benötigen auch einen sicheren Ort, an dem die Transportkiste bis zur Installation gelagert werden kann. -
Seite 14: Installationszeitzeitplan
Zwischenfällen kommen kann. Sie sollten außerdem keine Produktion während der Installation und Schulung planen. Falls die RIP-Software von HP erworben wurde, umfasst die Schulung die normale Verwendung der RIP- Software. Die folgenden Aspekte der RIP-Verwendung werden behandelt: HP Scitex Onyx RIP Warteschlangenverwaltung ●... -
Seite 15: Anforderungen Für Den Systembetrieb
Unterbrechungsfreie Stromversorgung (USV) für Einphasen-Wechselstrom (empfohlen) Stromverteiler mit Abzweigkreis- und Reststromschutzschalter für Einphasen-Wechselstrom Stromverteiler mit Abzweigkreis- und Reststromschutzschalter für Dreiphasen-Wechselstrom HP Internal Print Server-Computer HINWEIS: Denken Sie daran, dass bei der elektrischen Installation des Druckers alle lokalen Gesetze, Vorschriften und Standards eingehalten werden müssen. - Seite 16 Die USV muss die Stromversorgungsanforderungen des Druckers erfüllen und sämtlichen Verdrahtungsstandards des Landes entsprechen, in dem die Installation erfolgt. Die elektronischen Steuerkomponenten und der HP Internal Print Server-Computer werden über eine Einphasen-Wechselstromleitung versorgt, für die eine unterbrechungsfreie Stromversorgung (USV) verwendet werden kann. HP rät dringend dazu, eine USV zu verwenden.
-
Seite 17: Kabelspezifikationen
Der LX800-Drucker erfordert zwei Abzweigkreisschutzschalter: einen für den Einphasen- Wechselstromanschluss und einen für den Dreiphasen-Wechselstromanschluss. Tabelle 2-4 LX820 & LX850: Dreiphasen-Schutzschalterspezifikationen Hochspannungssysteme Niederspannungssysteme Eingangsspannung (Phase zu Phase) 3 × 380 – 415 VAC (-10 % +6 %) 3 × 200 bis 220 VAC (±10 %) Eingangsfrequenz 50 Hz 60 Hz... -
Seite 18: Störungen Im Stromnetz
PE-Anschlüsse sollten über eine M6-Stichleitung bereitgestellt werden. Das Netzkabel kann über der rechten Seite der oberen Abdeckung verlegt werden. Es kann von der Decke her verlegt werden. Störungen im Stromnetz Der zuverlässige Betrieb des Druckers ist davon abhängig, dass der Drucker mit relativ rauschfreiem Wechselstrom versorgt wird. -
Seite 19: Druckluftanforderungen (Druckluftspindel)
Für die Druckluftspindel wird ein Druckluftkompressor oder eine Druckluftleitung benötigt, der bzw. die vom Kunden zur Verfügung gestellt werden muss. TIPP: HP empfiehlt, dass Sie einen Druckluftkompressor mit einem Manometer verwenden, das den Druck in Bar misst. Tabelle 2-7 Spezifikationen für die Druckluftzufuhr... -
Seite 20: Raum- Und Platzanforderungen
Raum- und Platzanforderungen Temperatur und Luftfeuchtigkeit Die Temperatur, die Luftfeuchtigkeit und das Temperaturgefälle müssen während des Betriebs und der Lagerung innerhalb der Standardbereiche liegen, damit die ordnungsgemäße Funktion des Druckers gewährleistet ist. Wenn diese Umgebungsbedingungen außerhalb der Standardbereiche liegen, kann es zu Problemen mit der Druckqualität oder zu Beschädigungen an empfindlichen elektronischen Komponenten kommen. -
Seite 21: Drucken Auf Porösen Druckmaterialien - Sichtbarer Dampf
Arbeitsschutz OSHA bezüglich der Arbeitsplatz-Grenzwerte für flüchtige organische Komponenten aus HP Latextinten zu erfüllen. Das Installieren einer speziellen Belüftungsanlage liegt im Ermessen des Kunden – es gibt keine spezifischen Empfehlungen von HP für eine spezielle Belüftung. Kunden sollten sich über die an ihrem Standort geltenden Anforderungen und Vorschriften informieren. -
Seite 22: Bodenbeschaffenheit
LX820 & LX850 Räder Füße 5,718 m (225,11 Zoll) 3,650 m (143,69 Zoll) 1,485 m (58,46 Zoll) 762 mm (30 Zoll) 451 mm (17,75 Zoll) 782 mm (30,79 Zoll) Bodenbeschaffenheit Der Boden muss die folgende Beschaffenheit aufweisen: Stabil, glatt und eben ●... -
Seite 23: Vorbereiten Des Druckproduktionsbereichs
Tiefe 1,66 m (65,34 Zoll) 1,80 m (71,18 Zoll) Höhe 1,65 m (65,08 Zoll) 2,03 m (80,08 Zoll) Mit Zubehör, einschließlich HP Internal Print Server und Tastaturplattform Vordere Klappe und Druckkopfklappe geöffnet, Druckkopfreinigungseinheit herausgezogen, Druckmaterial geladen Vorbereiten des Druckproduktionsbereichs DEWW... -
Seite 24: Lagerbereich Für Druck- Und Verbrauchsmaterial
In der Tabelle unten entspricht die Nummer in der linken Spalte der Markierung in der Raumabbildung oben. Maß 8 m (26 Fuß, 3 Zoll) 1,5 m (5 Fuß) 0,6 m (2 Fuß) minimal 4 m (13 Fuß, 2 Zoll) 1,5 m (5 Fuß) 1,5 m (5 Fuß) Die Deckenhöhe des Raums sollte mindestens 2,5 m (8 Fuß, 3 Zoll) betragen. -
Seite 25: Lagerbedingungen Für Druckmaterialrollen
Druckproduktionsbereich, damit es sich an die Umgebungsbedingungen anpassen kann. HINWEIS: Die HP Druckmaterialrollen werden mit einer zwölfmonatigen Gewährleistung ausgeliefert, die aber nur gilt, wenn sie unter optimalen Bedingungen gelagert werden. Die für Sie geltenden Gewährleistungsbestimmungen richten sich nach dem jeweiligen Material und dem Hersteller. -
Seite 26: Computer- Und Netzwerkanforderungen
Falls ein anderes Protokoll festgelegt ist (wie z. B. Half-Duplex), ist keine Kommunikation möglich. RIP-Anforderungen HP bietet zwei RIPs an, die mit dem Drucker verwendet werden können: HP Scitex Onyx RIP (Production House): Produktnummer CQ756A ● HP Scitex Caldera RIP (GrandRIP+): Produktnummer CQ755A ●... - Seite 27 ◦ Windows 7 Business oder Enterprise 32-Bit und 64-Bit mit dem aktuellen Servicepack ◦ HP Scitex Onyx X10 RIP (optimale Konfiguration) Prozessor: Intel Core i7 3.2 GHz-Prozessor ● Arbeitsspeicher: 6 GB DDR3 (3 × 2 GB) 1066 MHz voll gepufferter ECC RAM ●...
- Seite 28 Festplattenlaufwerk: 250 GB ● Monitor: 1280 × 1024 Pixel ● Betriebssystem: Mac OS X 10.4.11, 10.5 oder 10.6 oder ein Linux-Betriebssystem ● Weitere Einzelheiten zur Caldera-Konfiguration finden Sie unter: http://www.caldera.eu/en/support.php?page=operating_system ● http://www.caldera.eu/docs/Datasheet_GrandRIP+_UK.pdf ● Externe Farbprofilerstellung Wenn Sie Farbprofile für den Drucker erstellen möchten, benötigen Sie einen externen Farbsensor. Achten Sie aber darauf, dass der externe Farbsensor mit dem RIP kompatibel ist.
-
Seite 29: Vorbereitungen Für Die Anlieferung
Vorbereitungen für die Anlieferung DEWW... -
Seite 30: Entladebereich
Entladebereich Für den LKW, mit dem der Drucker geliefert wird, muss ein gut erreichbarer Entladebereich vorhanden sein. Es muss genügend Platz vorhanden sein, um die große Transportkiste mit dem Drucker auszuladen. Berücksichtigen Sie beim Planen dieses Bereichs die folgenden Punkte: Höhe und Breite der Zufahrt zum Entladebereich ●... -
Seite 31: Transportweg Vom Entladebereich Zum Installationsort
Transportweg vom Entladebereich zum Installationsort Der Transportweg zwischen dem Entladebereich und dem Installationsort (einschließlich Gänge und Türen) ist ein wichtiger Aspekt bei der Vorbereitung des Aufstellungsorts und muss vor der Lieferung des Druckers geplant werden. Dieser Weg muss frei sein, wenn der Drucker geliefert wird. Für den Transport der sperrigen Druckerkomponenten müssen folgende Voraussetzungen erfüllt werden: Tabelle 3-1 Minimale Türbreite, Deckenhöhe und Gangbreite... -
Seite 32: Lieferumfang
Lieferumfang Alle Druckerkomponenten werden in einer einzigen Transportkiste geliefert. Die Abmessungen und das Gewicht der Kiste und des Druckers lauten wie folgt: Tabelle 3-2 Maße und Gewicht von LX850/LX820-Drucker und Kiste Länge Breite Höhe Gewicht Transportkiste 5,86 m (230,7 Zoll) 1,73 m (68,11 Zoll) 2,16 m (85,04 Zoll) 1900 kg (4189 Pfund) -
Seite 33: Für Die Installation Benötigte Hilfsmittel Und Arbeitskräfte
Für die Installation benötigte Hilfsmittel und Arbeitskräfte Für die Installation werden zwei qualifizierte Personen benötigt, normalerweise ein Installationsspezialist und ein Bediener. Besprechen Sie mit dem Installationsspezialisten, ob noch Werkzeuge oder Geräte benötigt werden. Für die Installation benötigte Hilfsmittel und Arbeitskräfte DEWW... -
Seite 34: Transportgeräte
Ebenerdige Installation ACHTUNG: Der Kunde und nicht HP ist für Entladen und den Transport des Druckers und sämtlicher Systemkomponenten verantwortlich. Wenn keine geeigneten Transport- und Hebegeräte zur Verfügung stehen, kann es während der Installation zur Beschädigung des Druckers oder zu Verletzungen kommen. - Seite 35 Installation über Bodenniveau ACHTUNG: Der Kunde und nicht HP ist für Entladen und den Transport des Druckers und sämtlicher Systemkomponenten verantwortlich. Wenn keine geeigneten Transport- und Hebevorrichtungen zur Verfügung stehen, kann es während der Installation zur Beschädigung des Druckers oder zu Verletzungen kommen.
- Seite 36 Anheben des Druckers mit einem Kran (ohne Traverse) Zum Anheben des Druckers mit einem Kran werden dieselben Führungen wie zum Anheben mit einem Gabelstapler verwendet. Die zwei Träger werden in die Gabelstaplerführungen geschoben und mit den Seilen an den Kran gehängt. ACHTUNG: Beim Anheben des Druckers mit einem Kran muss darauf geachtet werden, dass die Seile keinen Druck auf die Druckerkomponenten ausüben.
- Seite 37 Anheben des Druckers mit einem Kran (mit Traverse) Wenn Sie den Drucker mit einer Traverse anheben, müssen die Träger und die Traverse lang genug sein, dass die Seile den Drucker nicht berühren. Die folgende Abbildung zeigt, wie der Drucker mit einem Kran mit Traverse angehoben wird.
-
Seite 38: Abfallentsorgung
Abfallentsorgung Sie müssen die Transportkiste und das Verpackungsmaterial des Druckers entsorgen. Dabei handelt es sich zum Großteil um Holzmaterialien. Kapitel 3 Vorbereitungen für die Anlieferung DEWW...
