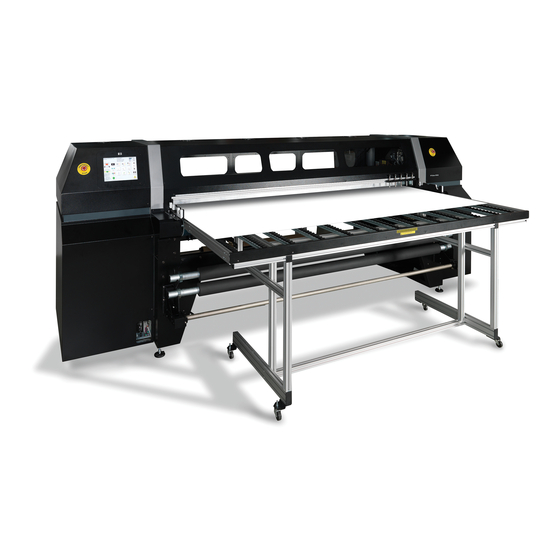

HP Scitex FB950 Handbuch Zur Standortvorbereitung
Vorschau ausblenden
Andere Handbücher für Scitex FB950:
- Benutzerhandbuch (134 Seiten) ,
- Handbuch zur standortvorbereitung (12 Seiten)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für HP Scitex FB950
Inhaltszusammenfassung für HP Scitex FB950
- Seite 1 HP Scitex FB950 Drucker Handbuch zur Standortvorbereitung...
- Seite 2 Company, L.P. Die Informationen in diesem Dokument können jederzeit ohne Vorankündigung geändert werden. Die einzigen Garantien für HP-Produkte und -Dienste sind in den für diese geltenden ausdrücklichen Garantieerklärungen dargelegt Nichts in diesem Dokument darf als zusätzliche Garantie aufgefasst werden. HP haftet nicht für technische oder redaktionelle Fehler oder...
-
Seite 3: Verwendung Dieses Handbuchs
Verwendung dieses Handbuchs Die Informationen in diesem Handbuch dienen als Anleitung für den Benutzer bei der Vorbereitung des Kundenstandorts für den Erhalt des HP Druckers. Sicherheitsrichtlinien zur Vorsicht vor Gefahr Die in diesem Handbuch verwendeten Sicherheitsrichtlinien zur Vorsicht vor Gefahr dienen zum Erkennen von Sicherheitsrisiken. - Seite 4 Verwendung dieses Handbuchs DEWW...
-
Seite 5: Inhaltsverzeichnis
Logistik für Ankunft der Lieferung ....................... 10 Entladezone für das Gerät ....................10 3 Anhang Spezifikationen ........................... 13 Sicherheitshinweise ..........................15 HP Kundenbetreuung ......................... 15 Nordamerika ........................15 Europa, Naher Osten und Afrika ..................16 Asien und Pazifik ....................... 16 Lateinamerika ........................16... - Seite 6 DEWW...
-
Seite 7: Einführung
Benutzeroberfläche während allen Stufen des gesamten Druckvorgangs eine vollständige Bedienersteuerung ermöglichen. Der Drucker wird fast vollständig montiert und bereit für die Installation durch Ihren HP Mitarbeiter geliefert. Jedes System wird komplett mit standardmäßigem Zubehör und der Dokumentation geliefert. Verantwortlichkeit des Kunden Die unten aufgeführten Artikel liegen in der Verantwortung des Kunden und werden nicht von HP... - Seite 8 Kapitel 1 Einführung DEWW...
-
Seite 9: Standortplanung
Standortplanung Planung für den Drucker Beim Planen eines Standorts ist es wichtig, auf Details zu achten, um eine reibungslose Installation des Druckers sicherzustellen. Insbesondere sollte berücksichtigt werden, ob bestimmte bauliche Maßnahmen oder Anpassungen erforderlich sind und wie viel Zeit für die Einreichung von Bauplänen und die Genehmigung durch die zuständigen lokalen Behörden benötigt wird. -
Seite 10: Elektrische Anforderungen
Tabelle 2-1 Installations- und Schulungszeitplan (Fortsetzung) Basisschulung 1,5 Tage Praktische Schulung 1,5 Tage Der Systembediener muss während der gesamten Dauer aller Installationsvorgänge verfügbar und bei den Schulungssitzungen anwesend sein. Elektrische Anforderungen Der erforderliche Stromkreis muss von einem qualifizierten Elektriker installiert werden, bevor der Drucker installiert werden kann. - Seite 11 Abbildung 2-1 Elektrische Anforderungen EURO MIDEAST AFRICA ASIA & PACIFIC LATIN AMERICA 1 φ 3 φ 3 φ 200-240 VAC 200-240 VAC 200–346/240–415 VAC 60-70 A 20 A / phase 16 A / phase 60 Hz 60 Hz 50 Hz “Phase Perfect”...
-
Seite 12: Nordamerika, Japan
866–250–7934 oder 001–605–343–7934. Aufgrund einer Vereinbarung mit dem Hersteller haben Sie Anspruch auf einen Preisnachlass und technischen Support für dieses Produkt. Teilen Sie dem Händler mit, dass Sie den Phasenschieber mit einem HP Drucker verwenden, um den Preisnachlass und den Support zu erhalten. - Seite 13 Wenn der Drucker in Betrieb ist, muss der Druckproduktionsbereich immer ausreichend beleuchtet sein, um für den Bediener optimale Bedingungen für das Prüfen der Druckproduktion (Farbe, Ausrichtung usw.) bereitzustellen. Wenn das natürliche Licht nicht ausreicht, ist die Installation einer zusätzlichen künstlichen Beleuchtung erforderlich. Die Temperatur und Luftfeuchtigkeit in den Druckproduktions- und Lagerbereichen haben Auswirkungen auf die Ausgabeergebnisse.
-
Seite 14: Anforderungen An Den Boden
Eingabeseite Ausgabeseite Wartungsseite Bedienungsseite Buchse für Netzkabel Buchse für Hilfsnetzkabel des Vakuumsystems TIPP: Beim Transport des Druckers innerhalb eines Gebäudes mit angebrachten Rollen und Handkurbeln beträgt die maximale Tiefe des Druckers 154 cm. Falls der Drucker durch eine Türöffnung oder einen anderen schmalen Bereich bewegt werden muss, können Sie die Handkurbeln entfernen, um die Tiefe auf 143,8 cm zu reduzieren, wenn sich die Rollen parallel zum Drucker befinden. -
Seite 15: Belüftung Und Dunstabzug
Rohrleitungen oder spezifische Schellen für das Anschließen der verschiedenen verfügbaren Rohrleitungen. Die Haubenbefestigungen verfügen über standardmäßige 5-Zoll- Verbindungskopfstücke für Rohrleitungen. Wenden Sie sich an Ihren HP Mitarbeiter, um nähere Informationen zu erhalten. Kunden müssen einen lösungsmittelbeständigen und feuerbeständigen Entlüftungsventilator, der 1.800 CFM Luft vom Drucker zur Außenseite des Gebäudes ausstoßen kann, sowie alle erforderlichen... -
Seite 16: Computer- Und Netzwerkanforderungen
Computer- und Netzwerkanforderungen Der Drucker erhält Druckaufträge von einem externen RIP. Dies kann die HP-RIP-Software oder ein unterstütztes RIP eines Drittherstellers sein. Für diese Softwareprodukte ist Server-Hardware erforderlich, die die Anforderungen des RIP erfüllt. Die RIP-Software und Server-Hardware müssen beim Aufstellen des Druckers verfügbar sein. - Seite 17 Beim Aufstellen werden der Drucker und die Medientische auf eine Höhe ausgerichtet, um einen exakten Medieneinzug zu garantieren. Die Füße des Druckers und des Tisches können Höhenunterschiede des Bodens von bis zu 5,6 cm über die Breite des Druckers von 457 cm und von 5,1 cm über die Tiefe des Druckers von 300 cm ausgleichen.
- Seite 18 Kapitel 2 Standortplanung DEWW...
-
Seite 19: Anhang
Anhang Spezifikationen Tabelle 3-1 Spezifikationen Maße (montiert) Breite: 406,4 cm Höhe: 154,9 cm Tiefe ohne Tische: 123,2 cm Tiefe ohne Tische und angebrachte Rollen: 154,0 cm Tiefe mit Tischen: 325,1 cm Gewicht (montiert) Drucker und Tische: 832 kg Drucker ohne Tische: 734 kg Nur Tische: 98 kg Betriebsbedingungen Temperatur: 20 bis 30°... - Seite 20 Tabelle 3-1 Spezifikationen (Fortsetzung) Mit 60-Hz-Einphasenstrom und Dreiphasenschieber: 200–240 VAC, 20 A, 3Φ, 60 Hz, mit NEMA L15-20R-Sicherheitssteckdose und Phasenschieber „Phase Perfect“ Digital Phase Converter Model DPC-A10. Spezifikationen finden Sie unter „Einphasenstrom“ auf Seite Erforderlicher 200–346/240–415 VAC, 16 A, 3Φ, 50 Hz, mit 5-Pin-IEC-60309-Wandsteckdose, Steckdosengehäuse Stromkreis (Europa) hat rote Farbe.
-
Seite 21: Sicherheitshinweise
HP Kundenbetreuung Bei Fragen oder Problemen wenden Sie sich an Ihren lokalen durch HP autorisierten Vertreter, um Beratung und Unterstützung zu erhalten. Bei Bedarf können Sie sich auch direkt an HP wenden. Dazu stehen Ihnen die folgenden Möglichkeiten zur Verfügung. -
Seite 22: Europa, Naher Osten Und Afrika
Peru: 511 411 2443 / 0 800 10111 El Salvador: 800 6160 Venezuela: 58 212 278 8666 / 0 800 474 68368 CC LAR Nextel: (5255) 1088 0884; ID 52*20115*51 CC LAR E-Mail: carecenter.ipglf.lar@hp.com CC LAR Fax: +52 55 5258 6377 Kapitel 3 Anhang DEWW...
