38

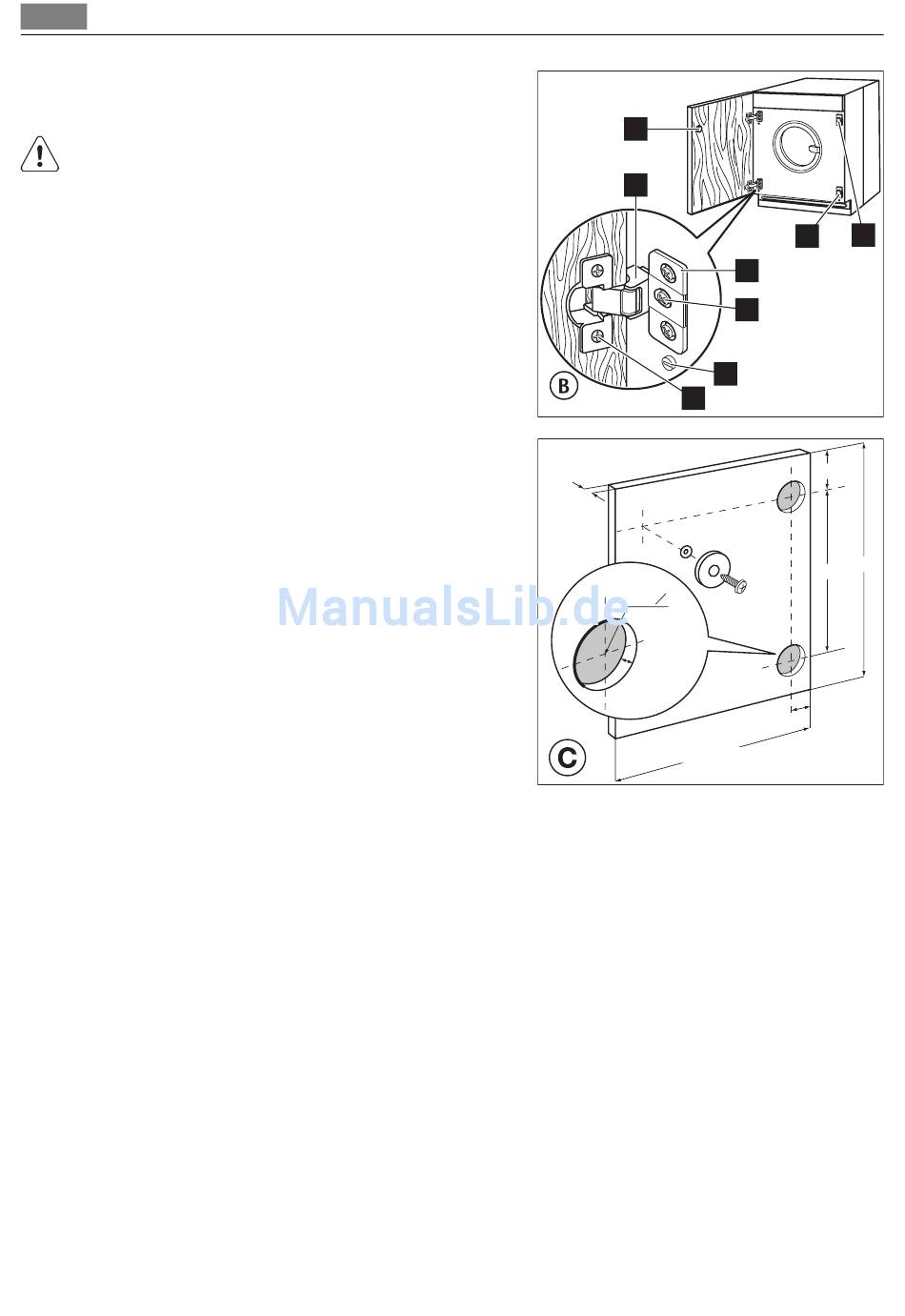

Einbau
Das Gerät ist werkseitig für die Türöffnung von
rechts nach links vorgerüstet.
Entfernen Sie die Schraube 8 nicht!
In diesem Fall müssen Sie nur die mit dem Gerät
gelieferten Scharniere (1) und den Gegenmagne-
ten (6) in der richtigen Höhe anbringen (Abb. B).
• Tür
Die Tür muss folgende Abmessungen aufwei-
sen:
– Breite 595-598 mm
– Stärke 16-22 mm
Die Höhe (C in Abb. C) hängt von der Höhe des
Sockels der benachbarten Küchenmöbel ab.
• Scharniere
Zum Montieren der Scharniere müssen Sie zwei
Löcher (Durchmesser 35 mm, Tiefe 12,5-14 mm
je nach Tiefe des Türmöbels) in die Türinnensei-
te bohren. Der Abstand zwischen den Mittel-
punkten der Bohrungen muss 416 mm betra-
gen.
Der Abstand (B) von der Oberkante der Tür zum Mittelpunkt der Bohrung hängt von den
Abmessungen der benachbarten Möbel ab.
Die erforderlichen Abmessungen sind aus der Abbildung C ersichtlich.
Die Scharniere werden an der Tür mit Holzschrauben befestigt (2-Abb. B), die mit dem
Gerät mitgeliefert werden.
• Tür montieren
Befestigen Sie die Scharniere (1) mit M5x15-Schrauben an der Maschine (3 in Abb. B).
Die Scharniere können so eingestellt werden, dass mögliche Ungleichmäßigkeiten der
Türstärke ausgeglichen werden.
Lösen Sie zum perfekten Ausrichten der Tür die Schraube (3 in Abb. B, richten die Tür aus
und ziehen die Schraube wieder an.
6
1
2
16-22
35 o
14
595-598
5
4
7
3
8
B
416 C
22+1,5
