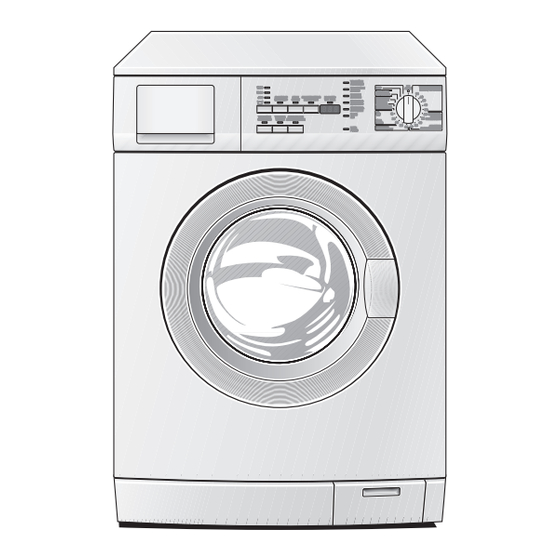

LAVAMAT 64606 Waschautomat Benutzerinformation...
Seite 2
Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Benutzerinformation sorgfältig durch und bewah- ren Sie sie zum späteren Nachschlagen auf. Geben Sie diese Benutzerinformation an eventuelle Nachbesitzer des Gerätes weiter. Folgende Symbole werden im Text verwendet: Sicherheitshinweise Warnung! Hinweise, die Ihrer persönlichen Sicherheit dienen. Achtung! Hinweise, die zur Vermeidung von Schäden am Gerät dienen.
Gebrauchsanweisung 1 Sicherheit Vor der ersten Inbetriebnahme • Beachten Sie die „Aufstell- und Anschlussanweisung“. • Bei Geräteanlieferung in Wintermonaten mit Minustemperaturen: Waschautomat vor Inbetriebnahme für 24 Stunden bei Raumtempe- ratur lagern. Bestimmungsgemäße Verwendung • Der Waschautomat ist nur zum Waschen haushaltsüblicher Wäsche im Haushalt bestimmt.
bei Festanschluss – LS-Schalter im Sicherungskasten ausschalten bzw. Schraubsicherung ganz herausdrehen. • Bei Betriebspausen das Gerät vom Stromnetz trennen und Wasser- hahn schließen. • Netzstecker nie am Kabel aus der Steckdose ziehen, sondern am Stecker. • Vielfachstecker, Kupplungen und Verlängerungskabel dürfen nicht verwendet werden.
Seite 9
Pflege- Anwendung/Eigenschaften symbole Energiesparprogramm bei 60 °C für leicht bis normal verschmutzte Koch-/ Buntwäsche aus Baumwolle/Leinen. J M O Programm für normal bis stark verschmutzte Koch-/Buntwäsche aus Baum- wolle/Leinen. I K N Programm für pflegeleichte Mischgewebe und Synthetics. Spezialprogramm bei 40 °C für pflegeleichte Textilien, die im Anschluss an die- ses Programm nur noch leicht oder gar nicht gebügelt werden müssen.
Begriffsübersicht Die in dieser Benutzerinformation verwendeten deutschen Begriffe entsprechen nachstehenden niederländisch/französischen Bezeichnun- gen auf der Bedienblende ihres Gerätes: Programmwähler Tasten SPOELEN + EXTRASPÜLEN ARRET RINCAGE + KOCHWÄSCHE/ WITTE/BONTE WAS KORT KURZ BUNTWÄSCHE BLANC/COULEURS COURT KREUKHERSTELLEND VOORWAS PFLEGELEICHT VORWÄSCHE SYNTHETIQUES PRELAVAGE STRIJKFRIJ VLEKKEN LEICHTBÜGELN...
Vor dem ersten Waschen 1. Waschmittelschublade öffnen. 2. Etwa 1 Liter Wasser durch die Waschmittelschublade in den Waschau- tomaten gießen. Beim nächsten Programmstart wird dadurch der Laugenbehälter ge- schlossen und die ÖKO-Schleuse kann ordnungsgemäß funktionieren. 3. Um eventuelle fertigungsbedingte Rückstände aus Trommel und Lau- genbehälter zu entfernen, den ersten Waschgang ohne Wäsche durch- führen.
Waschgang durchführen Einfülltür öffnen/Wäsche einfüllen 1. Einfülltür öffnen: am Griff der Einfülltür ziehen. Die Anzeigen TÜR und START/PAUSE zeigen bei eingeschaltetem Gerät an, ob die Einfülltür geöffnet werden kann: Anzeige TÜR Anzeige START/PAUSE Tür öffnen möglich? leuchtet grün blinkt rot oder ist aus ja, nach Drücken der leuchtet grün leuchtet rot...
1. Waschmittelschublade bis zum Anschlag herausziehen 2. Wasch-/Pflegemittel einfüllen. 3. Waschmittelschublade ganz hineinschieben. Fleckensalz/-tabs Waschpulver/Tabs für die Hauptwäsche Waschpulver/Tabs Weichspüler/ für die Vorwäsche Formspüler/ oder Wasserenthärter Stärke Waschpulver/Tabs für die Hauptwäsche Wenn Sie Wasserenthärter benutzen und das rechte Fach für Vorwasch- mittel benötigen, den Wasserenthärter auf das Hauptwaschmittel in das linke Fach geben.
Schleuderdrehzahl ändern/Spülstopp wählen Der Waschautomat schlägt die ma- ximal zulässige Drehzahl vor, die für das gewählte Programm geeignet ist. Diese Drehzahl können Sie verringern: Dazu Taste Schleudern/n (SPÜL- STOPP) so oft drücken, bis die ge- wünschte Anzeige leuchtet. Die Drehzahl für das Endschleudern kann während des Programms noch geändert werden.
VORWÄSCHE Warmes Vorwaschen vor dem automatisch folgenden Hauptwasch- gang; mit Zwischenschleudern bei KOCH-/BUNTWÄSCHE und PFLEGE- LEICHT, ohne Zwischenschleudern bei FEINWÄSCHE. FLECKEN Für stark verschmutzte oder verfleckte Wäsche. Fleckenmittel wird zeit- optimiert während des Programmablaufs eingespült. Nur für Waschtemperaturen ab 40°C einstellbar, da Fleckenmittel erst bei höheren Temperaturen wirksam werden.
Ablauf des Programms • Die Programmablauf-Anzeige zeigt den Programmschritt an, der ge- rade ausgeführt wird. • Das Multidisplay zeigt die voraussichtliche Restlaufzeit (in Minuten) bis zum Programmende an. Die Restlaufzeit kann sich während des Waschvorgangs verlängern oder kurz stehen bleiben, da sich das Programm an unterschiedliche Bedin- gungen beim Waschen anpasst (z.
Waschgang beendet/Wäsche entnehmen Am Programmende leuchtet ENDE auf der Programmablauf-Anzeige. Sobald die Anzeige TÜR grün leuchtet, lässt sich die Einfülltür öffnen. 1. Einfülltür öffnen und Wäsche entnehmen. 2. Programmwähler auf AUS drehen. 3. Wasserhahn schließen. 4. Nach dem Waschen die Waschmittelschublade etwas herausziehen, da- mit sie austrocknen kann.
Kindersicherung Bei eingestellter Kindersicherung kann die Einfülltür nicht mehr ge- schlossen werden. Kindersicherung einstellen: Drehknopf (an der Innenseite der Einfülltür) mit einer Münze im Uhr- zeigersinn bis zum Anschlag drehen. Warnung! Der Drehknopf darf sich nach dem Einstellen nicht in ver- senkter Position befinden, sonst ist die Kindersicherung nicht aktiv! Der Drehknopf muss gemäß...
Reinigen und Pflegen Achtung! Keine Möbelpflegemittel oder aggressive Reinigungsmittel zur Reinigung des Gerätes benutzen. Bedienblende und Gehäuse mit einem feuchten Tuch abwischen. Waschmittelschublade Die Waschmittelschublade sollte regelmäßig gereinigt werden. 1. Waschmittelschublade mit kräftigem Ruck entnehmen. 2. Weichspülereinsatz aus dem mittle- ren Fach herausnehmen.
Was tun, wenn... Kleine Störungen selbst beheben Falls während des Betriebs einer der folgenden Fehlercodes im Multi- display angezeigt wird: – E10 (Probleme mit Wasserzulauf), – E20 (Probleme mit Wasserablauf), – E40 (Einfülltür offen), sehen Sie bitte in nachfolgender Tabelle nach. Nachdem der Fehler behoben ist, Taste START/PAUSE drücken.
Seite 21
Problem Mögliche Ursache Abhilfe Transportsicherung nicht Transportsicherung entfer- entfernt. nen. Waschautomat vibriert Schraubfüße nicht korrekt Füße laut Aufstell- und An- während des Betriebs eingestellt. schlussanweisung justieren. oder steht unruhig. Nur sehr wenig Wäsche in Funktion ist dadurch nicht der Trommel (z.B. nur ein beeinträchtigt.
Problem Mögliche Ursache Abhilfe Warten, bis Anzeige TÜR grün Einfülltür verriegelt. leuchtet. Programm läuft weiter, wenn Stromausfall vorüber ist. Einfülltür lässt sich bei Stromausfall! (Alle Anzei- eingeschaltetem Gerät Zum Wäsche entnehmen: gen sind aus.) nicht öffnen. Ist Wasser im Gerät zu sehen, Einfülltür bleibt ca.
Notentleerung durchführen Warnung! Waschautomat vor Notentleerung ausschalten und den Netzstecker aus der Steckdose ziehen! Warnung! Die Waschlauge, die aus dem Notentleerungsschlauch aus- läuft, kann heiß sein. Verbrühungsgefahr! Vor einer Notentleerung Waschlauge abkühlen lassen! 1. Sockelklappe aufklappen und abzie- hen. 2. Notentleerungsschlauch herausneh- men.
Laugenpumpe Die Laugenpumpe ist wartungsfrei. Das Öffnen des Pumpendeckels ist nur im Störungsfall erforderlich, wenn kein Wasser mehr abgepumpt wird, z. B. bei blockiertem Pumpenrad. Bitte vor dem Einfüllen der Wäsche immer sicherstellen, dass sich keine Fremdkörper in den Taschen oder zwischen der Wäsche befinden. Büro- klammern, Nägel etc., die eventuell mit der Wäsche in den Waschauto- maten gelangt sind, bleiben im Pumpengehäuse (Fremdkörperfalle, die das Pumpenrad schützt) liegen.
Technische Daten Dieses Gerät entspricht den folgenden EG-Richtlinien: – 73/23/EWG vom 19.02.1973 Niederspannungs-Richtlinie – 89/336/EWG vom 03.05.1989 EMV-Richtlinie einschließlich Änderungs-Richtlinie 92/31/EWG – 93/68/EWG vom 22.07.1993 CE-Kennzeichnungs-Richtlinie Höhe x Breite x Tiefe 850 x 598 x 603mm Tiefe bei geöffneter Einfülltür 980 mm Höhenverstellbarkeit ca.
Aufstell- und Anschlussanweisung 1 Sicherheitshinweise für die Installation • Dieser Waschautomat ist nicht unterbaufähig. • Vor Inbetriebnahme das Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall an Ihren Lieferanten. • Vor Inbetriebnahme müssen alle Teile der Transportsicherung entfernt sein.
Aufstellung des Gerätes Gerät transportieren Warnung! Der Waschautomat hat ein hohes Gewicht. Verletzungsge- fahr! Vorsicht beim Anheben. • Das Gerät nicht auf die Vorderfront und nicht auf die rechte Seite (von vorne gesehen) legen. Elektrische Bauteile können nass werden. • Gerät niemals ohne Transportsicherung transportieren. Transportsicherung erst am Aufstellort entfernen! Transport ohne Transportsicherung kann zu Schäden am Gerät führen.
Spezialschlüssel A und Verschluss- kappen B (2 Stück) und C (1 Stück) liegen dem Gerät bei. 3. Schraube D inkl. Druckfeder mit Spezialschlüssel A entfernen. 4. Verschlusskappe C gemäß Abbil- dung umstülpen. 5. Loch mit Verschlusskappe C verschließen. 6. Zwei Schrauben E mit Spezialschlüs- sel A herausschrauben.
Wenn das Gerät auf einem Sockel stehen soll: Damit das Gerät sicher auf dem So- ckel steht, müssen Standbleche*) montiert werden, in die das Gerät eingestellt wird. Wenn das Gerät auf schwingenden Böden stehen soll, z. B. Holzbal- kenböden mit Dielenbrettern: Gerät möglichst in einer Ecke des Raumes aufstellen.
Elektrischer Anschluss Angaben über Netzspannung, Stromart und die erforderliche Absiche- rung sind dem Typschild zu entnehmen. Das Typschild ist im Bereich der Einfüllöffnung angebracht. Wasseranschluss Achtung! • Dieses Gerät darf nicht an Warmwasser angeschlossen werden! • Beim Anschluss nur neue Schlauchsätze verwenden! •...
Wasserzulauf Mitgeliefert wird ein Druckschlauch von 1,5m Länge. Wird ein längerer Zulaufschlauch benötigt, sind ausschließlich Original- schläuche zu verwenden. Der Kundendienst hält Schlauchsätze in ver- schiedenen Längen bereit. Dichtringe sind entweder in den Kunststoffmuttern der Schlauchver- schraubung eingelegt oder im Beipack enthalten. Keine anderen Dich- tungen verwenden! Achtung! Alle Schlauchverschrau- bungen nur von Hand anziehen.
Wasserablauf Der Höhenunterschied zwischen Standfläche und Wasserabfluss darf höchstens 1 Meter betragen. Zur Verlängerung dürfen nur Originalschläuche verwendet werden. (Max. 3 m auf dem Fußboden verlegt und dann bis 80 cm hoch). Der Kundendienst führt Ablaufschläuche in verschiedenen Längen. Wasserablauf in einen Siphon Die Verbindungsstelle Tülle/Siphon mit einer Schlauchschelle (im Fach- handel erhältlich) sichern.
Garantiebedingungen Belgien Unsere Geräte werden mit größter Sorgfalt hergestellt. Trotzdem kann es einmal zu einem Defekt kommen. Unser Kundendienst übernimmt auf Anfrage gerne die Reparatur, und zwar sowohl wäh- rend des Garantiezeitraums als auch danach. So ist gewährleistet, dass ein Defekt nicht zu einer Verkürzung der Lebensdauer des Geräts führt.
14. Auf Reparaturen gewähren wir eine Garantie von 12 Monaten, unter Beschränkung auf das Wie- derauftreten desselben Defekts. 15. Mit Ausnahme der Fälle, in denen eine Haftung gesetzlich vorgeschrieben ist, wird durch die vor- liegenden Garantiebedingungen jede durch den Kunden u.U. geforderte Entschädigung für über das Gerät hinausgehende Schäden ausgeschlossen.
Service Wenn Sie einmal unsere Hilfe benötigen, erreichen Sie uns in Deutsch- land wie folgt: Bei Fragen zu Bedienung oder Einsatz Ihres Gerätes Wenden Sie sich an den AEG-Direct Info Service: Telefon: 0180 555 4 555 (0,12 Euro/Min)** Internet: www.aeg-hausgeraete.de Bei technischen Störungen...
