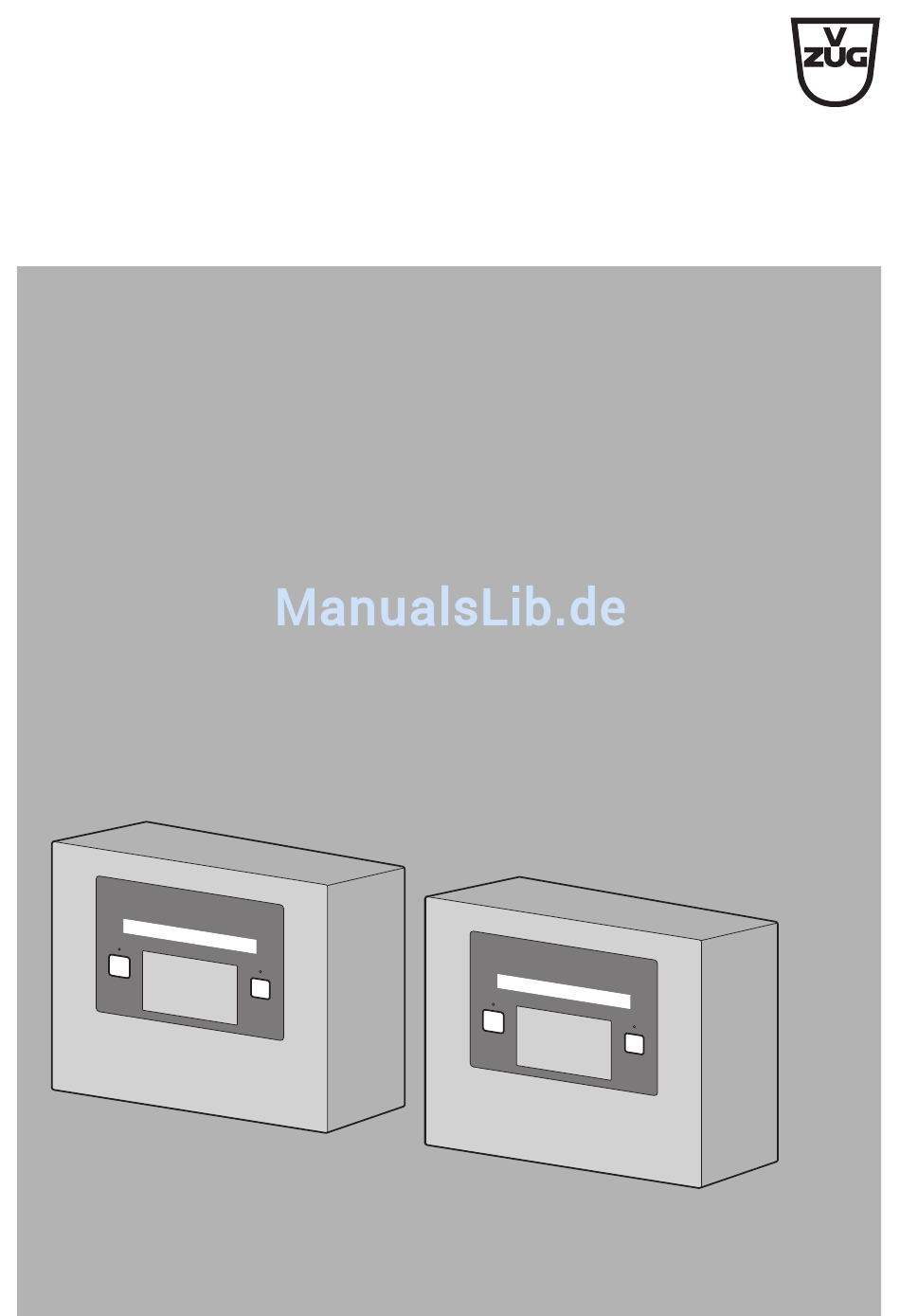

- Seite 1 V-ZUG AG Kassiersystem Card-System 1 Card-System 2 Bedienungsanleitung...
- Seite 2 Kennzeichnet nützliche Anwenderhinweise. Gültigkeitsbereich Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild. Diese Bedienungsanleitung gilt für die Modelle: Modell Modell-Nr. Card-System 1 CS 1 Card-System 2 CS 2 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2011...
-
Seite 3: Inhaltsverzeichnis
Inhalt 1 Sicherheitshinweise 1.1 Vor der ersten Inbetriebnahme ....... . . 4 1.2 Bestimmungsgemässe Verwendung . -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist jedoch ein sachgemässer Umgang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung. Gemäss IEC 60335-1 gilt vorschriftsgemäss: •... -
Seite 5: Bestimmungsgemässe Verwendung
1 Sicherheitshinweise Bestimmungsgemässe Verwendung • Das Gerät ist zum Kassieren der anfallenden Betriebskosten für Wasch-/ Trockengeräte bestimmt. Bei zweckentfremdetem Betrieb oder falscher Bedienung kann keine Haftung für eventuelle Schäden übernommen werden. • Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, insbesondere an Strom führenden Teilen, dürfen nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ausgeführt werden. -
Seite 6: Ihr Gerät

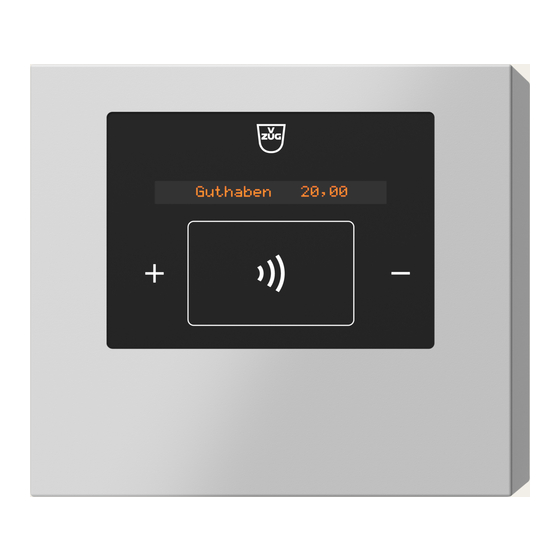

Ihr Gerät Gerätebeschreibung Das Kassiersystem steuert die Stromzufuhr zum angeschlossenen Gerät entsprechend dem Abbuchbetrag von der Benutzerkarte. Gemessen und verrechnet wird dabei die Zeit, in der Strom verbraucht wird. Nicht zurückgebuchte Restguthaben werden im Gerät gespeichert. Die Rückbuchung von Restguthaben ist jederzeit möglich. Es können bis zu 60 Restguthaben von verschiedenen Benutzerkarten gespeichert werden. -
Seite 7: Gerätewahl Und Programmanzeigen
2 Ihr Gerät Gerätewahl und Programmanzeigen Gilt nur für Doppelautomat Gerät 1 wählen LED leuchtet Gerät 2 wählen LED leuchtet Gerät 1 am kassieren (Pfeile laufen) Gerät 2 am kassieren (Pfeile laufen) Gerät 1 gewählt kein Stromverbrauch Gerät 2 gewählt kein Stromverbrauch Während den Funktionen Abbuchen, Rückbuchen, Laden usw. -
Seite 8: Geräteaufbau
2 Ihr Gerät Geräteaufbau Modell 81A, Betrieb für 1 Gerät Klartextanzeige Einstelltaste Kartenleser Einstelltaste Typenschild (Geräteunterseite) - Seite 9 2 Ihr Gerät Modell 82A, Betrieb für 2 Geräte parallel Klartextanzeige Wahltaste Gerät Kartenleser Kontrolllampe Wahltaste Gerät Typenschild (Geräteunterseite)
-
Seite 10: Benutzerkarte
2 Ihr Gerät Benutzerkarte • Die Benutzerkarte speichert das indivi- CARD-SYSTEM duelle Guthaben und kann beliebig oft aufgeladen werden. Damit können Waschautomat und Wäschetrockner freigeschalten werden. Name Card Nr. Objekt Nome Spezialkarten Die nachfolgend beschriebenen Karten sind für den Geräteverantwortlichen (Verwaltung, Eigentümer, Hauswart) bestimmt. - Seite 11 2 Ihr Gerät Totalisatorkarte Die Totalisatorkarte hat 2 Funktionen CARD-SYSTEM • Ablesen des Ladetotals • Ladetotal auf Null setzten Objekt...
-
Seite 12: Bedienung
Bedienung Handhabung der Karten Die grundsätzliche Handhabung von Benutzer- und Spezialkarten ist gleich. Die Ladekarten und Kontrollkarten sind reine Legitimationskarten und können nach der Aktivierung des entsprechenden Modus: – Parametereinstellung von Sprache, Tarif und Ladebetrag – Lademodus oder – Totalisator Anzeige entfernt werden. -
Seite 13: Aktueller Restbetrag
3 Bedienung Aktueller Restbetrag Gerät 1 Taste kurz drücken. ➤ – In der Anzeige steht und LED leuchtet. Restbetrag xxx.xx – Nach 10 Sekunden werden laufende angezeigt. Gerät 2 Taste kurz drücken. ➤ – In der Anzeige steht und LED leuchtet. Restbetrag xxx.xx –... -
Seite 14: Abbuchen Von Benutzerkarte, Einfachautomat
3 Bedienung Abbuchen von Benutzerkarte, Einfachautomat Taste oder drücken, das Gerät wird aus dem Standbymodus in den ➤ Arbeitsmodus gestellt. – In der Anzeige steht Gerät wählen Taste drücken. ➤ – In der Anzeige steht Bitte Karte Benutzerkarte an den Kartenleser halten. ➤... -
Seite 15: Rückbuchen Zur Benutzerkarte, Einfachautomat
3 Bedienung Rückbuchen zur Benutzerkarte, Einfachautomat Taste gedrückt halten. ➤ – Nach 3 Sekunden steht in der Anzeige Rückbuchen Nach 3 Sekunden gedrückte Taste loslassen. ➤ – Nach 1 Sekunde wird angezeigt. Bitte Karte Benutzerkarte an den Kartenleser halten. ➤ –... -
Seite 16: Abbuchen Von Benutzerkarte Gerät 1, Doppelautomat
3 Bedienung Abbuchen von Benutzerkarte Gerät 1, Doppelautomat Taste kurz drücken. ➤ – In der Anzeige steht und LED’s blinken. Gerät wählen Taste kurz drücken. ➤ – In der Anzeige steht und LED leuchtet. Bitte Karte Benutzerkarte an den Kartenleser halten. ➤... -
Seite 17: Rückbuchen Zur Benutzerkarte Gerät 1, Doppelautomat
3 Bedienung Rückbuchen zur Benutzerkarte Gerät 1, Doppelautomat Taste gedrückt halten. ➤ Nach 3 Sekunden steht in der Anzeige ➤ Rückbuchen Gedrückte Taste loslassen. ➤ – Nach 1 Sekunde wird angezeigt und LED Bitte Karte leuchtet. Benutzerkarte an den Kartenleser halten. ➤... -
Seite 18: Ladekarte Verwenden
3 Bedienung Ladekarte verwenden Benutzerkarte laden Taste kurz drücken. ➤ – In der Anzeige steht und LED’s blinken. Gerät wählen Taste nochmals kurz drücken. ➤ – In der Anzeige steht Bitte Karte Die Ladekarte an den Kartenleser halten. ➤ Kontrolle des Ladezulassungscodes auf der Karte. –... - Seite 19 3 Bedienung Das Gerät schaltet nach 3 Sekunden weiter. Sollte die Karte noch nicht vom Kartenleser entfernt sein: – Steht in der Anzeige Karte entfernen Ist das Guthaben der Benutzerkarte gleich oder grösser als der Ladebetrag, steht in der Anzeige Karte bereits geladen Wird keine weitere Benutzerkarte geladen, erlischt die Anzeige nach ca.
-
Seite 20: Einstellungen Mit Der Ladekarte
3 Bedienung Einstellungen mit der Ladekarte Der nachfolgend beschriebene Ablauf wird anhand des Modells 82A erklärt. Taste gedrückt halten. ➤ – In der Anzeige steht und LED’s blinken. Gerät wählen – Nach 3 Sekunden steht in der Anzeige Rückbuchen – Nach 10 Sekunden steht in der Anzeige Einstellung –... - Seite 21 3 Bedienung Die weiteren Einstellungen (Ladebetrag und Sprache) können auf die gleiche Art und Weise verändert werden. – In der Anzeige steht xxxx xxxxx – In der Anzeige steht Ende Das Gerät schaltet nach 3 Sekunden weiter. Die nächste Einstellung kann vorgenommen werden.
-
Seite 22: 3.10 Totalisatorkarte Verwenden
3 Bedienung 3.10 Totalisatorkarte verwenden Der nachfolgend beschriebene Ablauf wird anhand des Modells 82A erklärt. Taste kurz drücken. ➤ – In der Anzeige steht und LED’s blinken. Gerät wählen – Die Totalisatorkarte an den Kartenleser halten. – In der Anzeige steht Ladetotal xxxx.xx Totalisatorkarte am Kartenleser platziert halten, die Karte wird kontrolliert. -
Seite 23: Berechnung
Berechnung Die am Gerät einzustellende Taxe richtet sich nach den Betriebskosten des angeschlossenen Waschautomaten oder Wäschetrockners. Die Betriebskosten setzen sich zusammen aus Kosten für den Strom- und Wasserverbrauch sowie ein allfälliges Serviceabonnement. Beispiel Berechnung für einen 8 kg Waschautomaten Alle nachfolgenden Werte sind Durchschnittswerte. Diese können (je nach örtlichen Strom- und Wassertarifen sowie Abonnementskosten) stark abweichen. -
Seite 24: Individuelle Berechnung
4 Berechnung Individuelle Berechnung Beschaffen Sie sich folgende Angaben: Stromverbrauch* ....kWh aus Bedienungsanleitung ....m³ aus Bedienungsanleitung Wasserverbrauch* (1m³ = 1000 Liter) Programmdauer* ..h ..aus Bedienungsanleitung Stromtarif pro kWh (evt. Mix Hoch- und CHF ..... örtliches Elektrizitätswerk anfragen Niedertarif) Wassertarif pro m³... -
Seite 25: Einstellungen
Einstellungen Nachfolgend sind die verschiedenen Parameter erklärt. Die Werkeinstellung sieht beim Modell 81A den Betrieb eines Waschautomaten und beim Modell 82A den Betrieb eines Waschautomaten und eines Wäschetrockners vor. Parameter Werkseitig sind die Parameter wie folgt eingestellt: Parameter mit Ihre Einheit Einstellbereich Werkeinstellung... - Seite 26 5 Einstellungen Parameter mit Ihre Einheit Einstellbereich Werkeinstellung Einstellung 0 bis 19999 P–10 Sek. 10 bis 3600 P–11 Sek. 10 bis 3600 P–12 0 bis 1000 P–13 0 bis 1000 P–14 Sek. 1 bis 10 P–15 Sek. 1 bis 10 P–16 D/F/I/R/E P–17...
-
Seite 27: Legende Zu Parameter
5 Einstellungen Legende zu Parameter Parameter mit Funktion Beschreibung Werkeinstellung Zutrittscode für das Gerät. Kann von Waschküche zu Waschküche Waschküchen-Nr. unterschiedlich sein. Beim erstmaligen P–01 1050 Laden der Benutzerkarte wird der Code auf diese übertragen. Definiert die Zeit (z. B. 60 Minuten) für Zeiteinheit Gerät 1 P–02 welche der Tarif in P-03 gültig ist. - Seite 28 5 Einstellungen Parameter mit Funktion Beschreibung Werkeinstellung Zutrittscode für die Ladekarte. Jedes Kassiersystem hat einen separaten Code. Fehler Beim ersten Benutzen der Ladekarte wird P–09 1xxxx Ladezutrittscode der Code übertragen. Bei Bedarf können alle Kassiersysteme auf den gleichen Zutrittscode gesetzt werden. Anzahl geladene Zeigt die Anzahl der aufaddierten P–10...
- Seite 29 5 Einstellungen Parameter mit Funktion Beschreibung Werkeinstellung Zum Ändern der Sprache in der Spracheinstellung P–17 Klartextanzeige. Zum aktivieren des Signaltones bei Signalton Fehlermeldungen P–18 0 = Aus/1 = Ein Zum aktivieren des Signaltones bei kurzer Signalton Quittierung nach Verarbeitung P–19 0 = Aus/1 = Ein...
-
Seite 30: Pflege Und Wartung
Pflege und Wartung Aussenreinigung • Keinesfalls scheuernde, stark saure Reinigungsmittel oder Edelstahlrei- niger verwenden. • Kratzende Scheuerschwämme, Metallwatte usw. dürfen nicht verwendet werden. Diese Produkte beschädigen die Oberfläche. Verschmutzungen oder Reste von Reinigungsmitteln sofort entfernen. ➤ Die Oberfläche nur mit einem weichen, mit Spülwasser angefeuchteten ➤... -
Seite 31: Technische Daten
Technische Daten Aussenabmessung Modell 81A Modell 82A Breite: 25 cm 25 cm Höhe: 22,5 cm 22,5 cm Tiefe: 10,5 cm 10,5 cm Gewicht: 2,6 kg 2,8 kg Elektrischer Anschluss Modell 81A Modell 82A Spannung: 400 V 3N~ 2 × 400 V 3N~ Absicherung max. -
Seite 32: Ersatzteile
Ersatzteile CARD-SYSTEM Benutzerkarte Name Card Nr. Objekt Nome CARD-SYSTEM Ladekarte Objekt CARD-SYSTEM Totalisatorkarte Objekt... -
Seite 33: Entsorgung
Entsorgung Verpackung • Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und umweltgerecht entsorgt werden. Deinstallation • Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit •... -
Seite 34: Stichwortverzeichnis
Stichwortverzeichnis Abbuchen von Benutzerkarte Modell-Nr..... . 2 Doppelautomat ....16 Einfachautomat . -
Seite 35: Reparatur-Service
Typenschild Ihres Gerätes. – Das Typenschild befindet sich an der Geräteunterseite. Bei Betriebsstörungen erreichen Sie das nächste Service-Center der V-ZUG AG über ein Telefon mit Festnetzanschluss am Standort des Gerätes unter der Gratis-Telefonnummer 0800 850 850. Anfragen, Bestellungen, Servicevertrag Bei Anfragen und Problemen administrativer oder technischer Art sowie für... - Seite 36 CA RD -S YS TE M Nam e Nom e Car d Nr. Obj ekt V-ZUG AG Industriestrasse 66, 6301 Zug Tel. +41 (0)41 767 67 67, Fax +41 (0)41 767 61 61 vzug@vzug.ch, www.vzug.ch Service-Center: Tel. 0800 850 850 J81A.010-0...
