Installationsanleitung
Wärmepumpentrockner
Mehrfamilienhaus
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach
vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für das Modell: 173

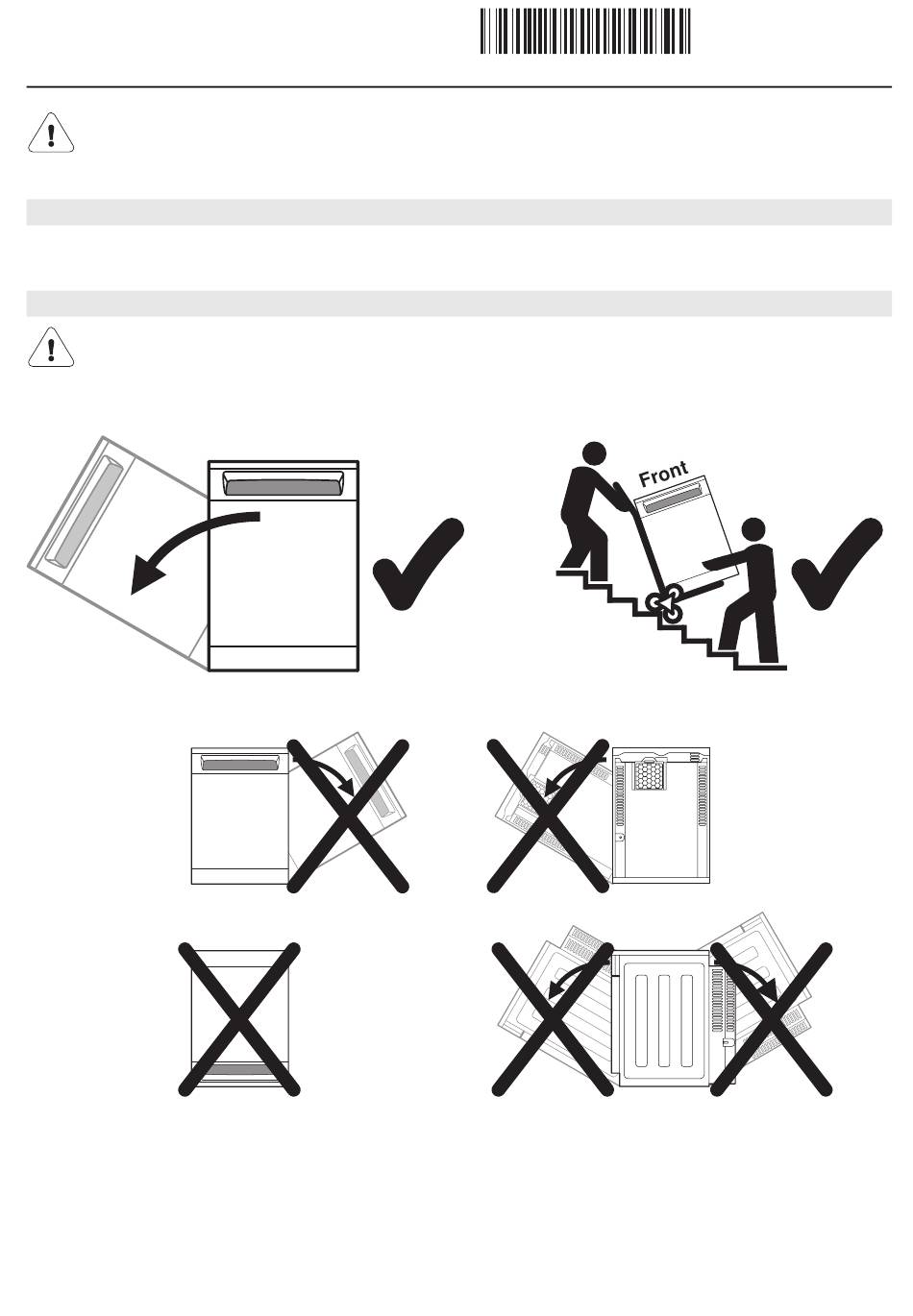

Transport
Das Gerät darf nur stehend transportiert werden! Jede andere Transportlage führt zu Schäden am Gerät! Bei vorsichtigem
Tragen ohne Erschütterung darf das Gerät max. 90° auf die linke Seite (Frontansicht) gekippt werden.
Vor Inbetriebnahme der Wärmepumpe muss das Gerät ca. 2 Stunden in der betriebsüblichen Position gestanden haben.
Nichtbeachtung kann zu Schäden am Gerät führen.
auf Kopf gestellt
Front
Front
Front,
Treppenroller
Treppenroller
verwenden, um
verwenden, um
Schläge zu vermeiden!
Schläge zu vermeiden!
1
J173.110-0
28.3.11 ITH
Rückseite
Seite
Werbung
Verwandte Anleitungen für V-ZUG 173
Inhaltszusammenfassung für V-ZUG 173
- Seite 1 Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach vollständig ausgeführt und kontrolliert werden. Gültigkeitsbereich Diese Installationsanleitung gilt für das Modell: 173 Transport Das Gerät darf nur stehend transportiert werden! Jede andere Transportlage führt zu Schäden am Gerät! Bei vorsichtigem Tragen ohne Erschütterung darf das Gerät max.
- Seite 2 Installationsanleitung J173.110-0 Wärmepumpentrockner 28.3.11 ITH Mehrfamilienhaus Typenschild Gerätetür öffnen. ➤ – Das Typenschild befindet sich oben an der Frontwand. Mitgeliefertes Installationszubehör Das benötigte Installationszubehör befindet sich in der Wäschetrommel. Bezeichnung Artikel-Nr. Stückzahl Siehe Installationsschritt Set Kondenswasserablauf W5.1346 3. Kondenswasserablauf anschliessen Installationsplatte (W3.0035) Raumklima/Belüftung Sämtliche Lüftungsschlitze am Gerät freihalten.
-
Seite 3: Installation
Installationsanleitung J173.110-0 Wärmepumpentrockner 28.3.11 ITH Mehrfamilienhaus Installation Alle Arbeitsschritte 1–5 müssen der Reihe nach vollständig ausgeführt werden. 1. Installationsplatte platzieren Verwenden Sie die Installationsplatte zur Installation des Gerätes. Sie fixiert das Gerät an seinem Standort. Die minimalen Wandabstände sowie die Abstände zu nebenstehenden Geräten müssen eingehalten werden (siehe Tabelle). 1. - Seite 4 Installationsanleitung J173.110-0 Wärmepumpentrockner 28.3.11 ITH Mehrfamilienhaus 2. Nivellieren 1. Gerät an hinteren Nivellierfüssen grob einstellen. Verstellfüsse mit Kontermuttern fixieren. 2. Gerät muss lotrecht stehen, damit ein einwandfreier Betrieb gewährleistet ist. Mittels Wasserwaage ausrichten. 3. Gerät auf Installationsplatte stellen und bis zum Anschlag einschieben. Gleitbahnen vor dem Einschieben des Gerätes mit Wasser benetzen.
- Seite 5 Installationsanleitung J173.110-0 Wärmepumpentrockner 28.3.11 ITH Mehrfamilienhaus 3. Kondenswasserablauf anschliessen Ablaufschlauch beim Verlegen vor Verletzung und Knickung schützen! Um ein sicheres Abpumpen zu gewährleisten, darf der Ablaufschlauch nicht verlängert werden. Ablauf in Anschluss an Standrohr Spültischsiphon Set W5.3070 Mitgelieferten Kunststoffschlauch ➤ (Länge 2,0 m, ø...
- Seite 6 Installationsanleitung J173.110-0 Wärmepumpentrockner 28.3.11 ITH Mehrfamilienhaus 5. Erste Inbetriebnahme Wird das Gerät zum ersten Mal an das elektrische Netz angeschlossen, kann ein Funktionstest gewählt werden. Der Funktionstest dient zur Überprüfung der Installation und dauert ca. 3 Minuten. Für den Funktionstest muss das Gerät nicht ca. 2 Stunden in der betriebsüblichen Position gestanden haben, da die Wärmepumpe nicht gestartet wird.
