4.1.2 Industrielles Prozess-Interface (optional)

Für den Einsatz in industrieller Umgebung ist ein industrielles Prozess-Interface mit 500 V AC
Isolationsspannung zwischen PI und Prozess erhältlich (Anschluss-Box mit IP65, 5 m, 10 m oder 20 m
Standard- oder Hochtemperaturkabel zur Kameraanbindung, Klemmblock zur Prozesseinbindung).
[►Anhang F – Prozess-Interface-Schaltungen]
Aderbelegung Anschlusskabel industrielles PIF

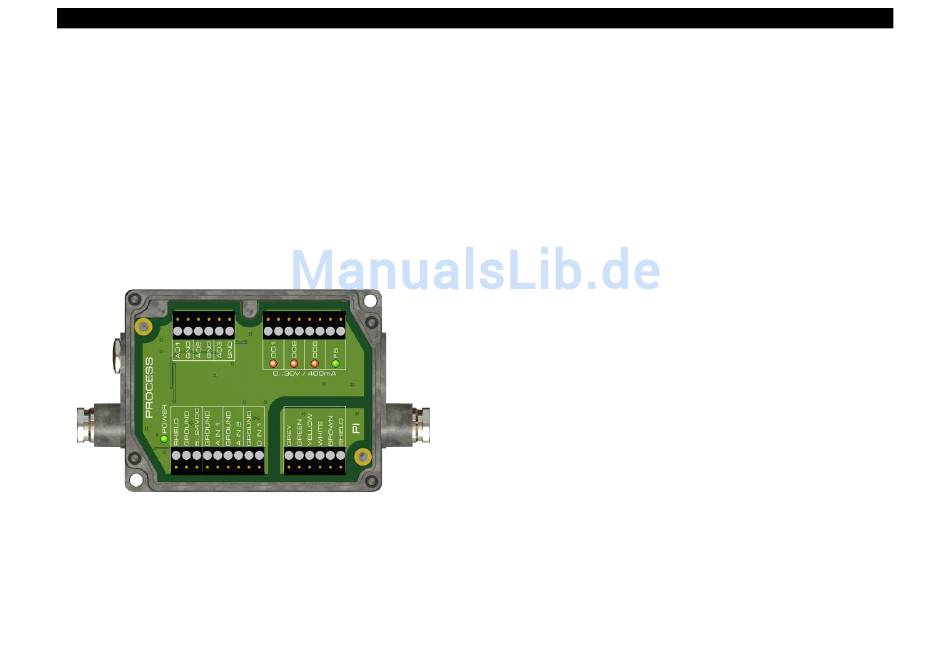

Abbildung 31: Anschlüsse des industriellen Prozess-Interfaces
GREY Interrupt
GREEN SCL (I²C)
YELLOW SDA (I²C)
WHITE 3,3 V
BROWN GND
SHIELD GND
-
