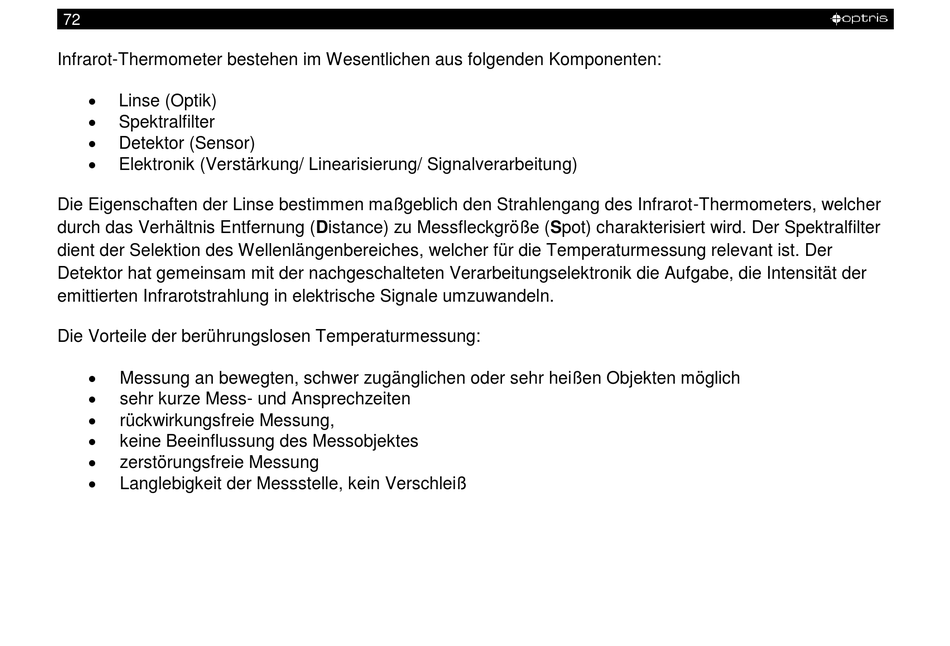

optris PI 160 Bedienungsanleitung Seite 72

-
72
Infrarot-Thermometer bestehen im Wesentlichen aus folgenden Komponenten:

Linse (Optik)

Spektralfilter

Detektor (Sensor)

Elektronik (Verstärkung/ Linearisierung/ Signalverarbeitung)
Die Eigenschaften der Linse bestimmen maßgeblich den Strahlengang des Infrarot-Thermometers, welcher
durch das Verhältnis Entfernung (Distance) zu Messfleckgröße (Spot) charakterisiert wird. Der Spektralfilter
dient der Selektion des Wellenlängenbereiches, welcher für die Temperaturmessung relevant ist. Der
Detektor hat gemeinsam mit der nachgeschalteten Verarbeitungselektronik die Aufgabe, die Intensität der
emittierten Infrarotstrahlung in elektrische Signale umzuwandeln.
Die Vorteile der berührungslosen Temperaturmessung:

Messung an bewegten, schwer zugänglichen oder sehr heißen Objekten möglich

sehr kurze Mess- und Ansprechzeiten

rückwirkungsfreie Messung,

keine Beeinflussung des Messobjektes

zerstörungsfreie Messung

Langlebigkeit der Messstelle, kein Verschleiß
-
